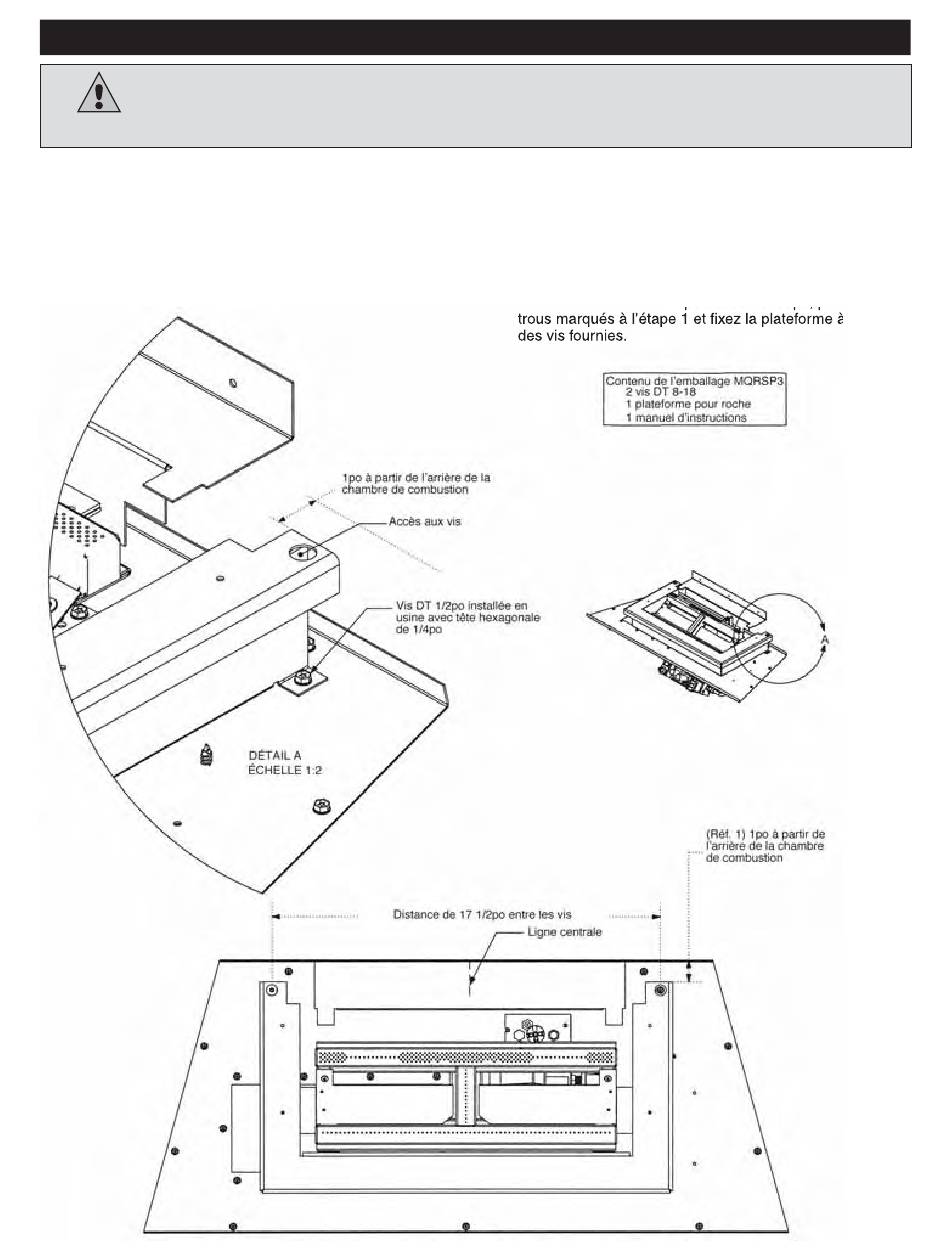

Installation de la plateforme pour roche MQRSP3 – pour HBZDV3624-28/4224-28
Avertissement : Le fait de ne pas placer les pièces selon les diagrammes ou le fait de ne pas utiliser des
pièces spécifiquement approuvées pour cet appareil peut causer des dommages à la propriété ou des blessures.
Installez la plateforme pour roche au système du
brûleur à l'aide des trous pré-percés.
1. Enlevez les deux vis installées en usine situées à l'arrière du
système de brûleur.
2. Centrez la plateforme sur le système de brûleur
3. Fixez la plateforme pour roche avec les vis retirées à l'étape 1.
Installez la plateforme pour roche au système
du brûleur sans trous pré-percés.
1. Utilisez la plateforme pour roche comme modèle pour les
trous devant être percés. Centrez la plateforme sur le sys-
tème de brûleur à 1po de la chambre de combustion (Réf.
1) et marquez l'emplacement des trous devant être per-
cés.
2. À l'aide d'une mèche de perceuse de 1/8po, percez les
trous marqués à l'étape 1 et fixez la plateforme à l'aide
des vis fournies.
30
