DR Pro Rack
08) Boutons LEFT/RIGHT/UP/DOWN/ENTER
Appuyez sur les boutons pour basculer entre les options disponibles.
09) Témoin LED d'entrée DMX
Ce témoin s'allume lorsqu'un signal DMX est reçu.
10) Témoin LED de sortie DMX
Ce témoin s'allume lorsqu'un signal DMX est envoyé aux autres appareils connectés.
11) Port de carte SD
Utilisez ce port pour connecter votre carte SD pour transmettre des données.

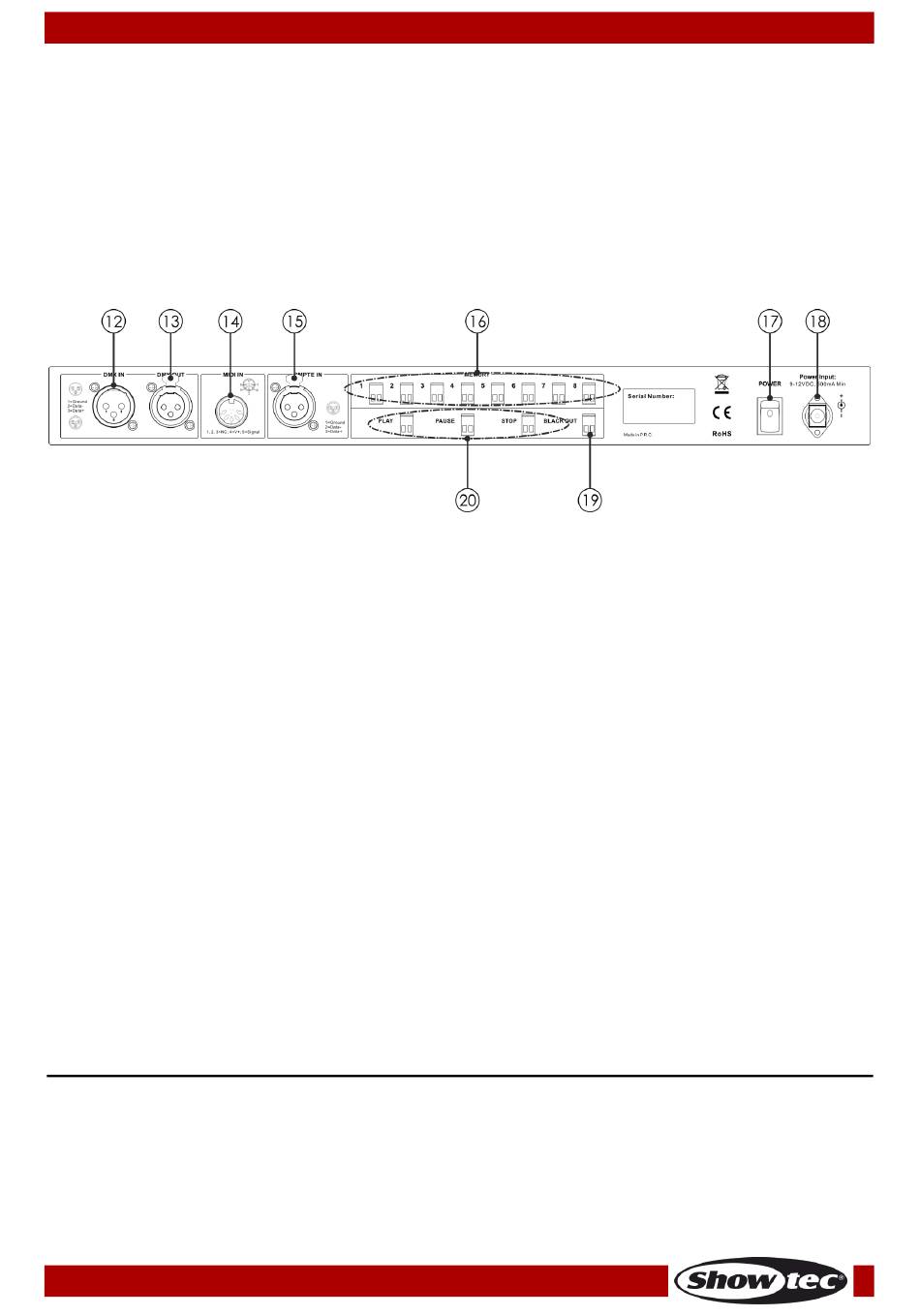

Panneau arrière
12) Entrée du connecteur de signal DMX 3 broches
Utilisez un câble XLR à 3 broches pour envoyer des données DMX à partir d'un contrôleur d'éclairage
vers le DR Pro Rack.
13) Sortie du connecteur de signal DMX 3 broches
Utilisez un câble XLR à 3 broches pour envoyer des données DMX à partir du DR Pro Rack vers l'effet
lumineux connecté.
14) Entrée du connecteur de signal MIDI 5 broches
Utilisez un câble MIDI à 5 broches pour connecter le DR Pro Rack à une source MIDI. Avec votre
source MIDI, vous pouvez afficher les scènes, shows et poursuites enregistrés.
15) Entrée du connecteur de signal XLR SMPTE 3 broches
Utilisez un câble XLR à 3 broches pour envoyer un signal SMPTE au DR Pro Rack.
16) Connecteurs de mémoire 1-8 2 broches
Connectez ces connecteurs aux télécommandes. Ainsi, il n'est plus nécessaire d'appuyer sur les
boutons de mémoire 1-8 (05).
17) Interrupteur d'alimentation ON/OFF
18) Connecteur d'alimentation 9V C.C., 500 mA
Connectez l'adaptateur d'alimentation 9V C.C., 500 mA fourni.
19) Connecteur à BLACKOUT 2 broches
Connectez ces connecteurs aux télécommandes. Ainsi, il n'est plus nécessaire d'appuyer sur le
bouton BLACKOUT (07).
20) Connecteurs PLAY/PAUSE/STOP 2 broches
Connectez ces connecteurs aux télécommandes. Ainsi, il n'est plus nécessaire d'appuyer sur les
boutons PLAY/PAUSE/STOP(06).
Installation
Retirez tout le matériel d'emballage du DR Pro Rack. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Code commande : 50821
8
Schéma 02
