Showtec PS-3202
08) Disjoncteur B de sortie
Le disjoncteur déconnecte l'alimentation si la charge par phase dépasse 16 A.
09) Disjoncteur de courant résiduel (RCCB)
3 disjoncteurs de courant résiduel 63 A. C'est un dispositif qui débranche l'appareil chaque fois
qu'une différence (> 0,03 A) entre le conducteur de phase (« actif » ou « sous tension ») et le
conducteur neutre est détectée.
10) Lumière rouge
Voyant de contrôle L1, L2 et L3.

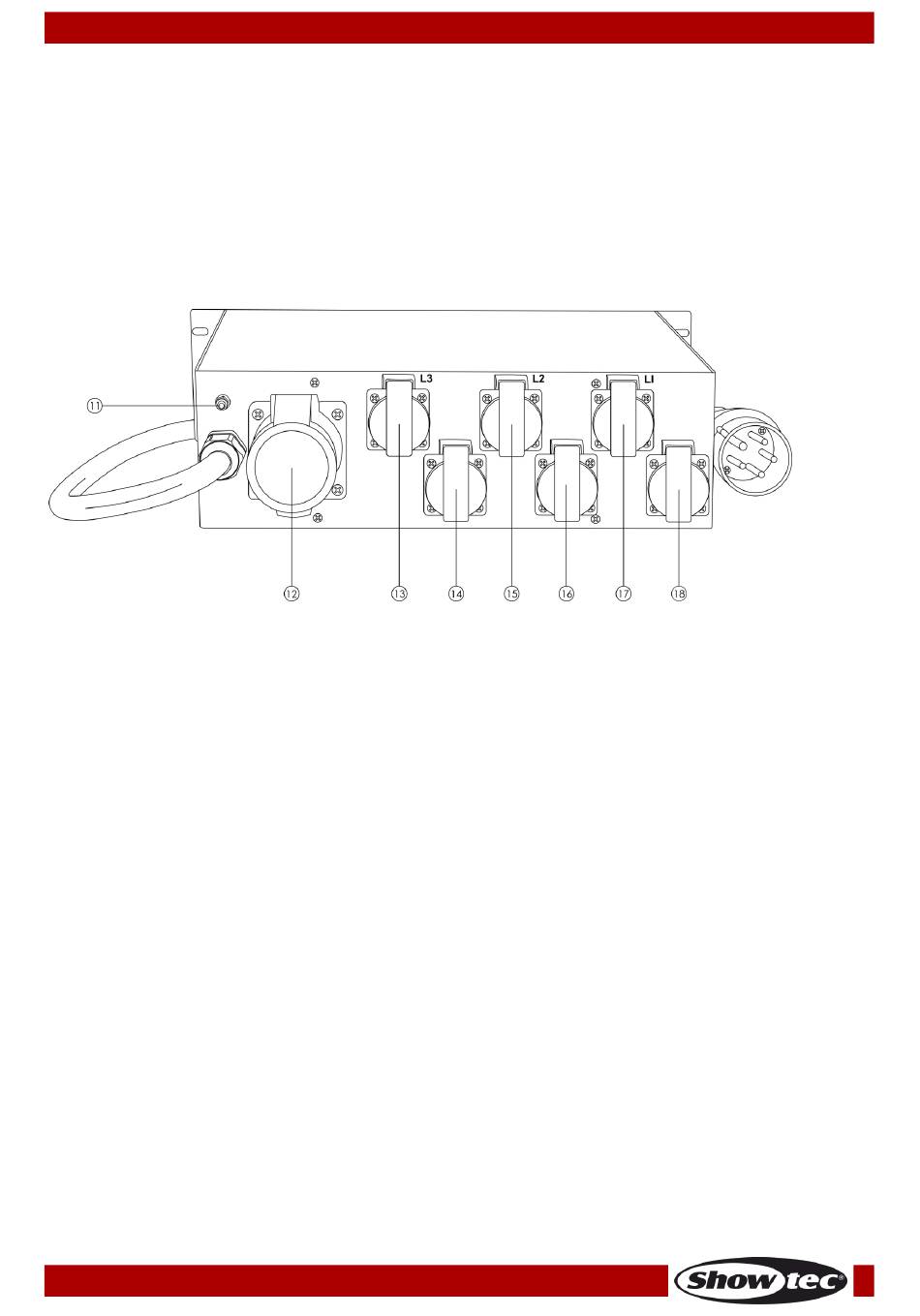

Panneau arrière
11) Connexion de mise à la terre
Mise à la terre.
12) Sortie 32A
Prise CEE à 5 broches. Prise triphasée supportant une charge max. de 3 x 16A. La charge totale pour
les 4 prises ne doit pas dépasser 32 A par phase.
13) Sortie L3
Prise Schuko. Charge maximale de 1 x 16 A par prise. La charge totale pour les 6 prises ne doit pas
dépasser 16A par phase.
14) Sortie L3
Prise Schuko. Charge maximale de 1 x 16 A par prise. La charge totale pour les 6 prises ne doit pas
dépasser 16A par phase.
15) Sortie L2
Prise Schuko. Charge maximale de 1 x 16 A par prise. La charge totale pour les 6 prises ne doit pas
dépasser 16A par phase.
16) Sortie L2
Prise Schuko. Charge maximale de 1 x 16 A par prise. La charge totale pour les 6 prises ne doit pas
dépasser 16A par phase.
17) Sortie L1
Prise Schuko. Charge maximale de 1 x 16 A par prise. La charge totale pour les 6 prises ne doit pas
dépasser 16A par phase.
18) Sortie L1
Prise Schuko. Charge maximale de 1 x 16 A par prise. La charge totale pour les 6 prises ne doit pas
dépasser 16A par phase.
Code commande : 50634
7
Schém
a 02
