DR Pro Rack

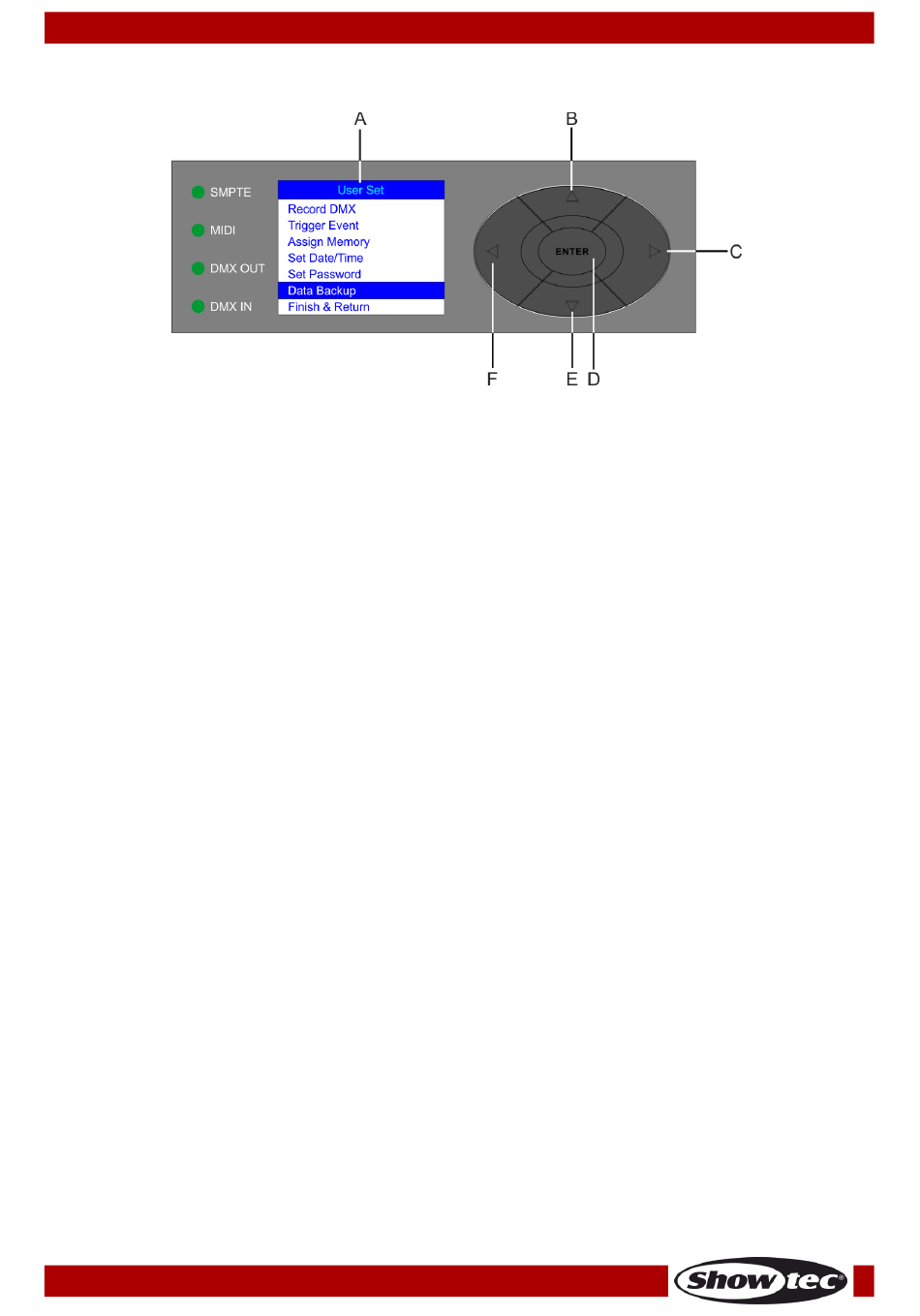

Panneau de contrôle
A)
Affichage LCD
B)
Bouton UP (défilement vers le haut)
C) Bouton RIGHT (droite)
Mode de contrôle
L'appareil est adressé individuellement sur un câble et est connecté à la console de contrôle.
L'appareil répond au signal DMX du contrôleur. (Si vous avez sélectionné et sauvegardé une adresse
DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation suivante).
Adressage DMX
Si vous utilisez la console, retenez que l'unité possède 3 canaux.
Contrôle :
Après avoir adressé le DR Pro Rack, vous pouvez commencer à le faire fonctionner par le biais de votre
console d'éclairage.
Remarque : Une fois allumé, le DR Pro Rack détecte automatiquement si des données DMX 512 sont
reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne
clignote pas.
Le problème peut être lié au fait que :
•
le câble XLR venant du contrôleur n'est pas connecté à l'entrée du DR Pro Rack.
•
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
Code commande : 50821
D) Bouton ENTER
E)
Bouton DOWN (défilement vers le bas)
F)
Bouton LEFT (gauche)
31
Schéma 04
