DR Pro Rack
Réglage et fonctionnement
Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi.
Avant de brancher l'unité, assurez-vous toujours que la tension d'alimentation correspond à celle du
produit. N'essayez pas d'utiliser un produit supportant une tension de 120 V sur une alimentation de
230 V, ou inversement.
Modes de contrôle
5 modes sont disponibles :
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique
Câblage de données
Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter
des câbles DMX DAP Audio certifiés directement auprès d'un revendeur / distributeur, soit en fabriquer
vous-même. Si vous choisissez cette solution, veuillez utiliser des câbles de transmission de données qui
peuvent supporter un signal de haute qualité et qui sont peu sensibles aux interférences
électromagnétiques.
Câbles de données DMX DAP Audio
•
Câble de microphone basique DAP Audio multi emploi. XLR/M 3 broches > XLR/F 3 broches
Code commande FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120
(20 m).
•
Câble de données de type X DAP Audio XLR/M 3 broches > XLR/F 3 broches. Code commande
FLX0175 (0,75 m), FLX01150 (1,5 m), FLX013 (3 m), FLX016 (6 m), FLX0110 (10 m).
•
Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d'une qualité audio
exceptionnelle et de connecteurs fabriqués par Neutrik®. Code commande FL71150 (1,5 m),
FL713 (3 m), FL716 (6 m), FL7110 (10 m).
•
Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d'une qualité audio
exceptionnelle et de connecteurs fabriqués par Neutrik®. Code commande FL7275 (0,75 m),
FL72150 (1,5 m), FL723 (3 m), FL726 (6 m), FL7210 (10 m).
•
Câble 110 Ohm DAP audio avec transmission du signal numérique. Code commande FL0975
(0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m).
Code commande : 50821
Mode d'enregistrement DMX
Déclenchement minuté
Déclenchement SMPTE / MIDI
Déclenchement DMX
Contrôle DMX
9

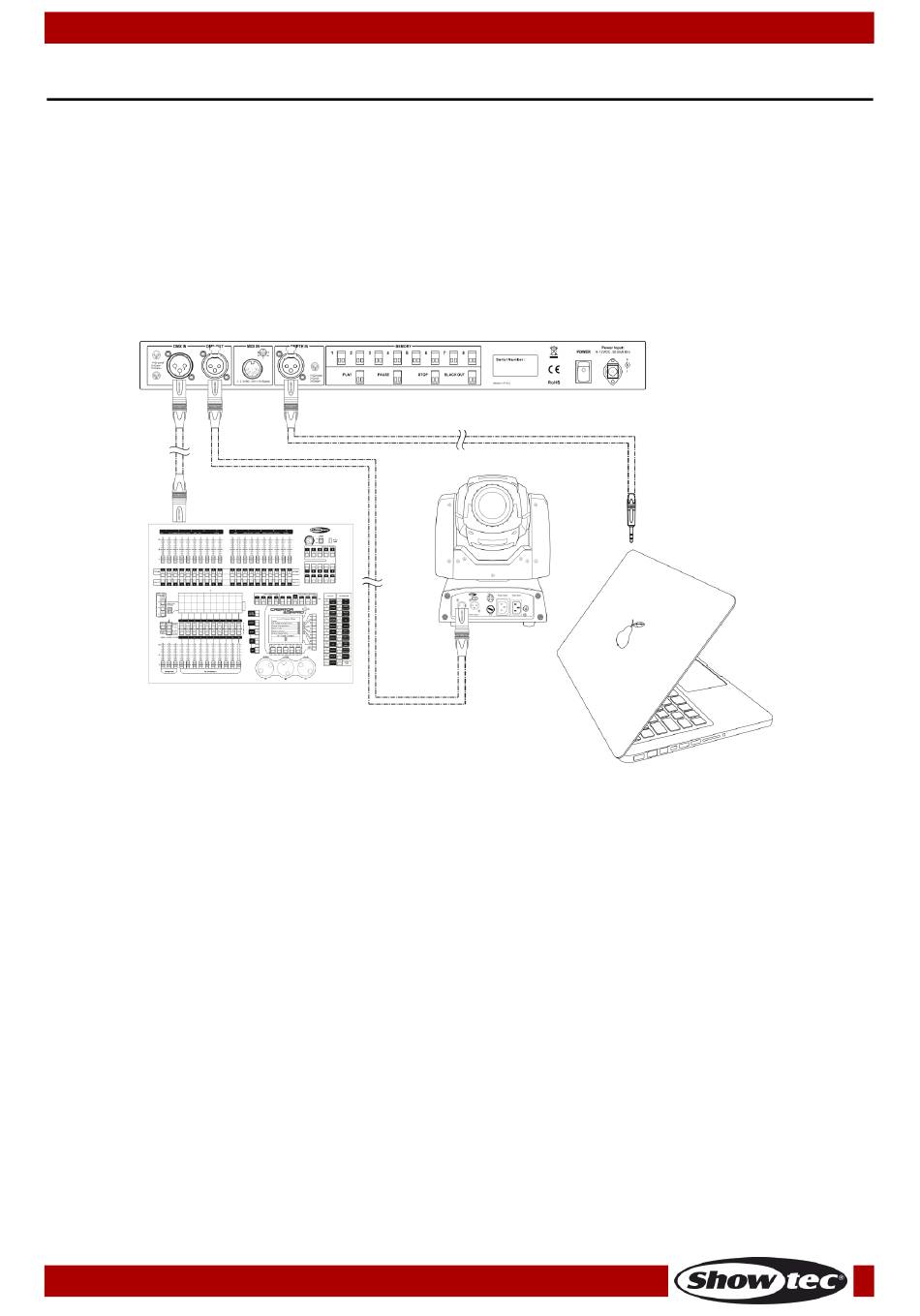

Schéma 03
