DR Pro Rack

Description de l'appareil

Caractéristiques
Le DR Pro Rack est un outil utile pour sauvegarder les valeurs DMX associées aux scènes, poursuites ou
shows complets. Le temps total d'enregistrement, partagé entre 8 canaux de mémoires, est de 5 heures.
Les fonctions de base sont faciles à contrôler grâce aux boutons de reproduction directe situés sur la
façade avant. L'unité est donc idéale pour les néophytes.
Le DR Pro Rack peut être verrouillé par un mot de passe.
 Tension d'entrée : 100 - 240 V, 60 / 50 Hz
 Alimentation : Adaptateur d'alimentation 9V~12V C.C., 500 mA
 Consommation : 5W
 Signal de données : DMX / MIDI / SMPTE
 Modes de contrôle : Mode d'enregistrement DMX, déclenchement minuté, déclenchement
SMPTE/MIDI, déclenchement DMX, contrôle DMX.
 Mémoire interne 2G
 Mémoire externe <8G
 Carte SD et USB pris en charge
 Connexions : entrée et sortie XLR à 3 broches, port carte SD, entrée MIDI à 5 broches
 Connecteur SMPTE : Entrée XLR à 3 broches
 8 canaux de mémoire associés aux scènes, aux poursuites et aux shows.
 Durée d'enregistrement de 5 heures
 Protocole de contrôle : DMX-512 ou DMX-1000K
 Écran LCD pour une configuration facile
 Indice de protection IP : IP-20
 Dimensions : 482 x 78 x 44 mm (l x L x H) ; 19 po x 1HE (l x H)
 Poids : 1,2 kg

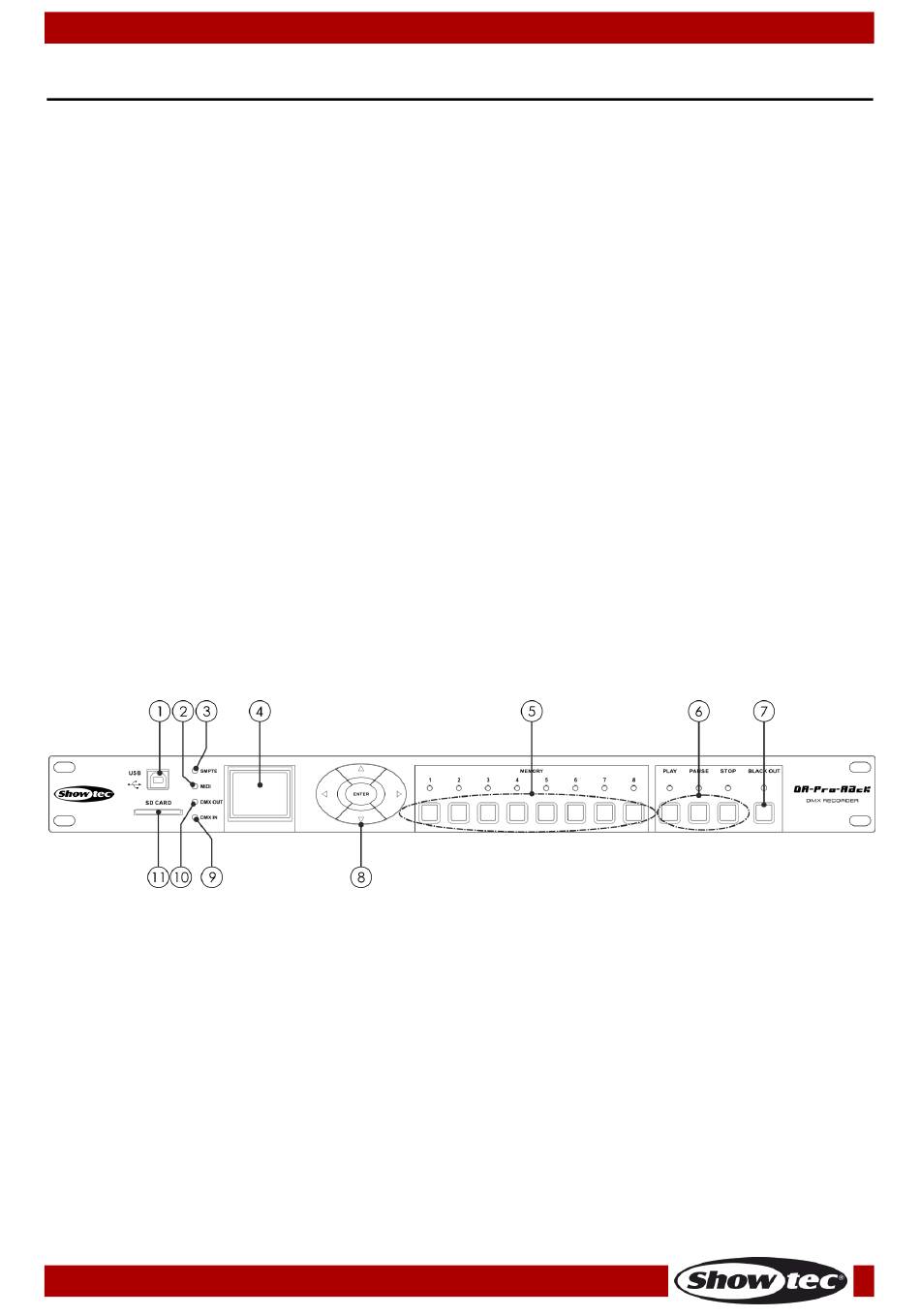

Panneau avant

01) Connecteur USB de type B
Ce connecteur peut être utilisé pour connecter le DR Pro Rack à votre pc, afin d'importer/exporter
des données. Le DR Pro Rack sera affiché sur votre ordinateur comme un disque dur externe. Veuillez
noter que les noms de fichiers reconnus par le DR Pro Rack ne doivent pas contenir plus de 8
caractères.
02) Témoin LED MIDI
Ce témoin s'allume lorsqu'un signal MIDI est reçu sous le mode SMPTE/MIDI Trigger.
03) Témoin LED SMPTE
Ce témoin s'allume lorsqu'un signal SMPTE est reçu sous le mode SMPTE/MIDI Trigger.
04) Affichage LCD
05) Boutons mémoire (1 - 8)
Appuyez sur les boutons pour afficher le canal de mémoire souhaité dans le mode Manuel.
06) Boutons PLAY/PAUSE/STOP
Appuyez sur les boutons pour lire, mettre en pause ou arrêter les données enregistrées.
07) Bouton BLACKOUT (extinction)
Appuyez sur le bouton pour contrôler la sortie DMX dans le mode Manuel
Code commande : 50821
7
Schéma 01
