Showtec PS-3202

Description de l'appareil

Caractéristiques
 Bloc de distribution pour 32 A
 Boîtier et composants robustes
 Alimentation : 230 V / 50 Hz
 1 entrée CEE 32 A (sur le panneau arrière)
 Câble H07RN-F 5 x 4 mm2, 1,5 m
 2 sorties CEE 16 A (sur le panneau avant)
 1 sortie CEE 32 A (sur le panneau arrière)
 6 sorties Schuko 16 A
 Puissance max. d'entrée : 32 A / Phase
 1x 63 A 0,03 A RCCD
 2 x 3 broches 16 A, disjoncteur type-C
 3 x 1 broches 16 A, disjoncteur type-C
 3 lumières rouges
 Matériau du boîtier : acier
 Couleur : Gris
 Dimensions : 482 x 300 x 133 mm (l x L x H)
 19 po x 3HE (l x H)
 Poids : 10,2 kg

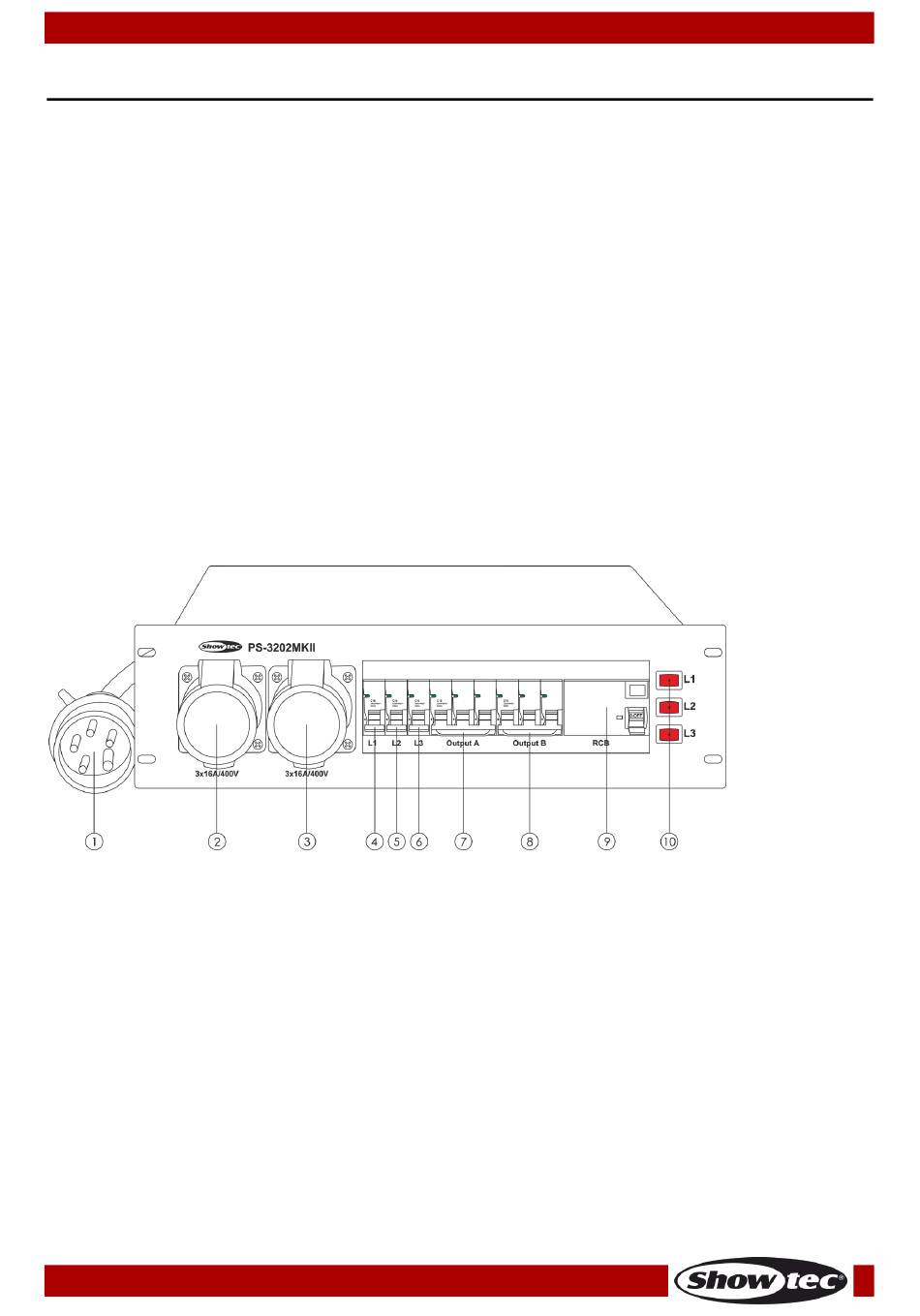

Panneau avant

01) Entrée d'alimentation
Connectez les trois phases principales. Assurez-vous que la charge totale connectée au PS-3202 ne
dépasse pas 32 A par phase.
02) Sortie 16 A
Prise CEE à 5 broches. Prise triphasée supportant une charge max. de 3 x 16A. La charge totale pour
les 4 prises ne doit pas dépasser 32 A par phase.
03) Sortie 16 A
Prise CEE à 5 broches. Prise triphasée supportant une charge max. de 3 x 16A. La charge totale pour
les 4 prises ne doit pas dépasser 32 A par phase.
04) Disjoncteur L1
Le disjoncteur déconnecte l'alimentation si la charge par phase dépasse 16 A.
05) Disjoncteur L2
Le disjoncteur déconnecte l'alimentation si la charge par phase dépasse 16 A.
06) Disjoncteur L3
Le disjoncteur déconnecte l'alimentation si la charge par phase dépasse 16 A.
07) Disjoncteur A de sortie
Le disjoncteur déconnecte l'alimentation si la charge par phase dépasse 16 A.
Code commande : 50634
6
Schéma
01
