Les exemples suivants présument que l'utilisateur a bien compris le fonctionnement de base de
l'instrument dans les exemples de configuration précédents.
7.1
Configurer de plus amples options pour les sorties
Exigence
Les exemples de configuration précédents ont montré comment utiliser le menu sortie pour définir
le niveau de sortie (amplitude plus décalage ou niveau haut au plus niveau bas) et pour activer ou
désactiver la sortie. Cet exemple présente le réglage de la phase de sortie, de la polarité de sortie,
de l'impédance de source et de l'impédance de charge.
Conditions de démarrage
Avant de commencer, réinitialiser l'appareil aux paramètres par défaut comme décrit dans la
rubrique 5.1 Initial Conditions.
Ouvrir le Menu Output (Sortie)
•

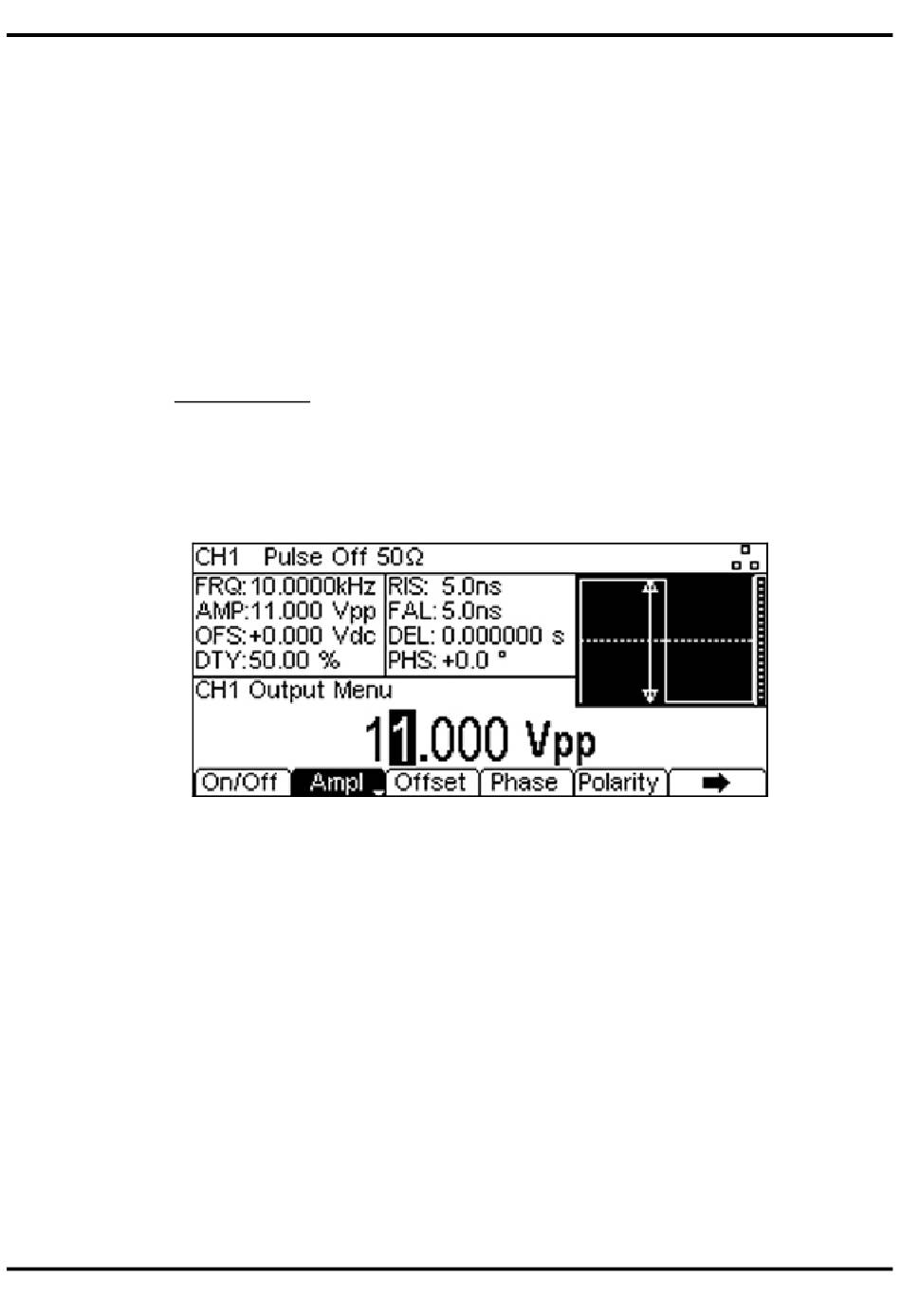

Appuyer sur la touche marquée Output (ou Output1 sur les appareils à deux voies)
- l'amplitude actuelle de crête à crête apparaît dans la fenêtre d'édition.
Régler l'amplitude
•
Saisir une amplitude crête à crête de 11,0 V avec un décalage de zéro.
Notez qu'il s'agit de la plus grande amplitude qui peut être définie avec une impédance de source et
une impédance de charge de 50 Ohms.
18
7 Autres exemples de configuration
