Fonctions de couche 3
10.11 PIM (IPv4)
Si vous définissez des RP Candidates, vous avez besoin d'un bootstrap router. Le BSR coordonne
les RP Candidates et définit le RP. Ils définissen les BSR Condidates sont l'un devient le bootstrap
router.
BSR Border
La fonction "BSR border" permet de subdiviser une réseau PIM en domaines. Aucune
communication BSR n'ayant lieu entre les domaines PIM, il faut sélectionner un BSR dans chaque
domaine. Le BSR du domaine désigne un RP pour le domaine.
MSDP
Les RP communiquent par delà les limites des domaines PIM à l'aide de MSDP et synchronisent
les groupes multicast qu'ils reçoivent. Un appareil du domaine A peut ainsi recevoir un multicast
bien que l'information sur l'expéditeur soit gérée par le RP du domaine B.
Source specific multicast (SSM)
PIM Source specific multicast est une autre variante du sparse mode qui se passe des points de
rendez-vous. Le destinataire signale via IGMPv3 au routeur directement la source et le multicast
qu'il souhaite recevoir.

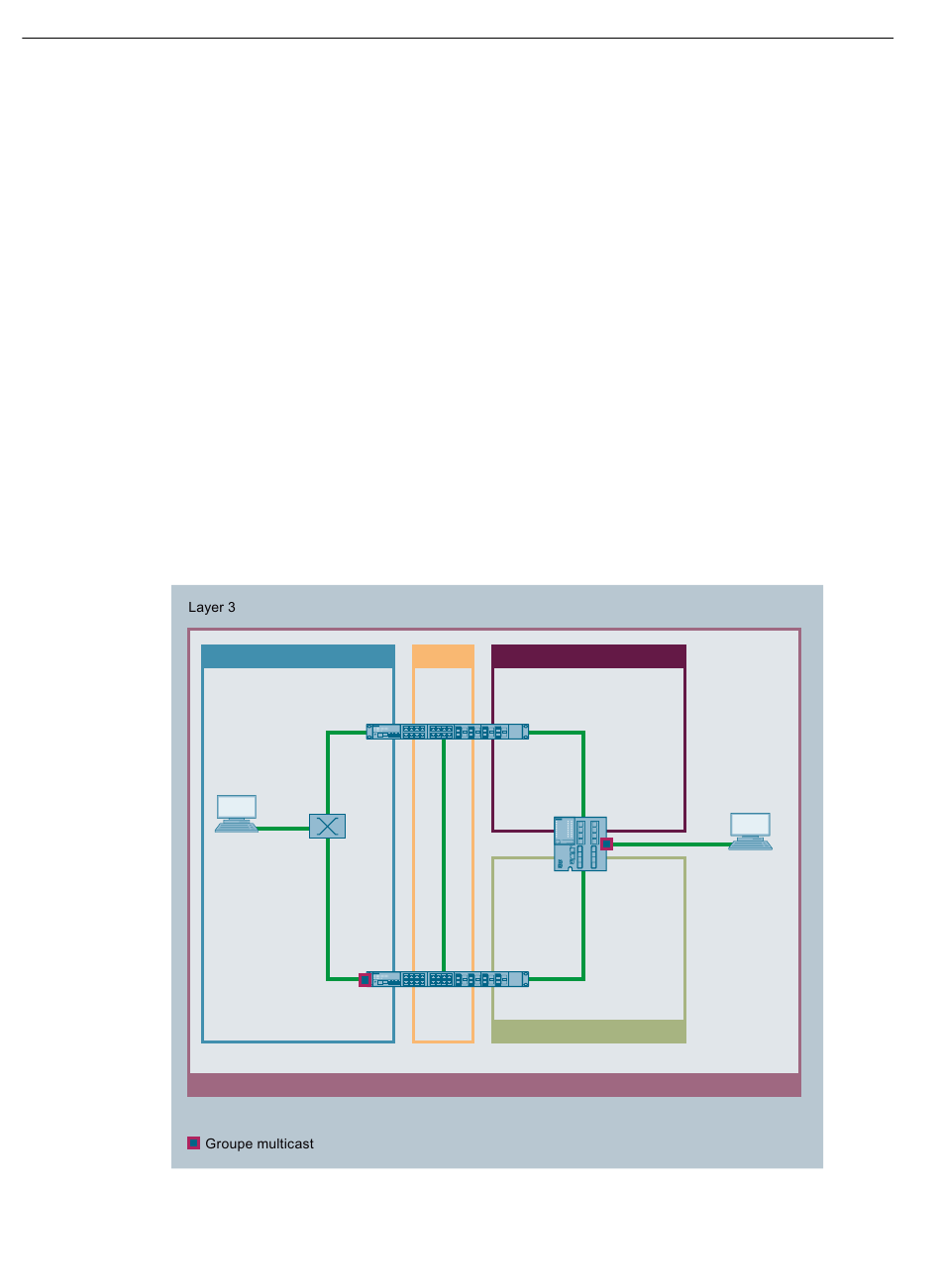

Exemple
980
VLAN 1
Destinataire
IGMP Querier et DR
VLAN 2 VLAN 3
Point de rendez-vous
VLAN 4
Topologie de routage unicast
SCALANCE XM-400/XR-500 Command Line Interface (CLI)
Manuel de configuration, 03/2021, C79000-G8977-C252-15
Source
