6. Impostare i dispositivi
L'interruttore opzioni 2 dell'espansore deve essere su ON. Gli interruttori indirizzo devono essere tutti disattivati.
Gli interruttori indirizzo e opzione del modulo relè devono essere tutti disattivati.
I dispositivi sono impostati per il ricevitore usando l'interruttore di apprendimento integrato e l'array di LED.
Per avviare la sequenza di apprendimento, premere l'Interruttore di apprendimento sul ricevitore UNA VOLTA
Il LED di destra 1 lampeggerà (per 20 secondi)
1.
2.
Inserire le batterie nel dispositivo 1 entro 20 secondi
3.
Il LED si spegne
Premere l'interruttore di apprendimento sul ricevitore DUE VOLTE
4.
Il LED di destra 2 lampeggerà (per 20 secondi)
5.
Inserire le batterie nel dispositivo 2 entro 20 secondi
6.
Ripetere la sequenza per ogni eventuale dispositivo successivo. Ad esempio, premere il pulsante 3 volte per
impostare il dispositivo 3.
Indicazioni LED
Sinistra
1
2

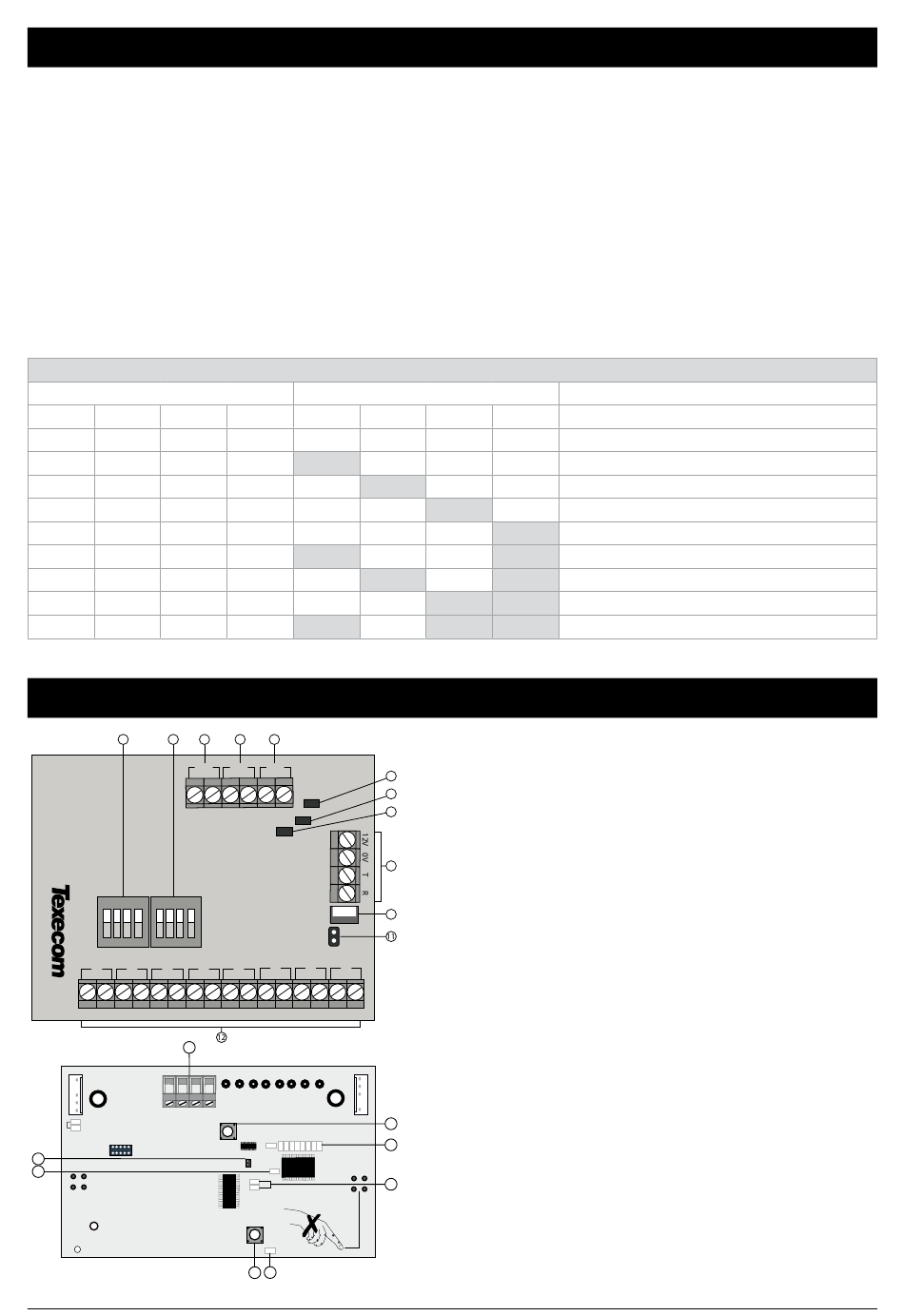

7. Modulo relè e disposizione espansore
1
2
ON
ON
1 2 3 4
1 2 3 4
Z8
Z7
Z6
12V
8
7
76
Destra
3
4
1
3
4
5
GPE
GT
GLB
Z5
Z4
Z3
Z2
Z1
1
1
2
3 4
5 6
7
8
0V
T
R
1 2 3 4 1 2 3 4
6
5
2
3
4
Modulo relè
1. Interruttore indirizzo = Non usato
6
2. Interruttore opzionale = L'interruttore 4 può essere usato per svolgere
7
il walk test
8
3. Errore polling globale = Segnala un errore di polling da un dispositivo
4. Manomissione globale = Segnala la manomissione da parte di un
dispositivo, o IXP o Ricevitore
9
5. Batteria globale scarica = Segnala un livello basso di batteria di un
dispositivo
10
6. LED intermittente = Lampeggia una volta al secondo
7. LED trasmissione = Lampeggia durante la trasmissione
8. LED ricezione = Lampeggia durante la ricezione
9. Connessione di rete = Per la connessione all'espansore
10. Interruttore manomissione = Manomissione copertura
11. Disabilita manomissione = Disabilita la manomissione copertura
12. Connessioni a zone = Si collega a zone N/C sul pannello
Espansore
1. Connessioni di rete = Collegamento al modulo relè
2. Interruttore manomissione coperchio e retro = lasciare aperto durante
2
l'impostazione dei dispositivi
3
3. LED apprendimento = Usare per impostare i dispositivi
4. LED di rete = La frequenza di lampeggiamento dipende dall'attività RF
4
5. LED Intermittente = Lampeggia stabilmente (acceso o spento indica un
guasto)
6. Interruttore apprendimento = Usato per impostare i dispositivi
7. LED RF = Lampeggia durante la ricezione o il ricevimento di dati
8. Disabilita manomissione = Disabilita la manomissione del coperchio e
del retro
Non in apprendimento
Apprendimento dispositivo 1
Apprendimento dispositivo 2
Apprendimento dispositivo 3
Apprendimento dispositivo 4
Apprendimento dispositivo 5
Apprendimento dispositivo 6
Apprendimento dispositivo 7
Apprendimento dispositivo 8
