2. Mécanisme
Ce chapitre décrit le procédé xérographique de base du moteur en faisant référence aux éléments
présents dans les Paramètres avancés.

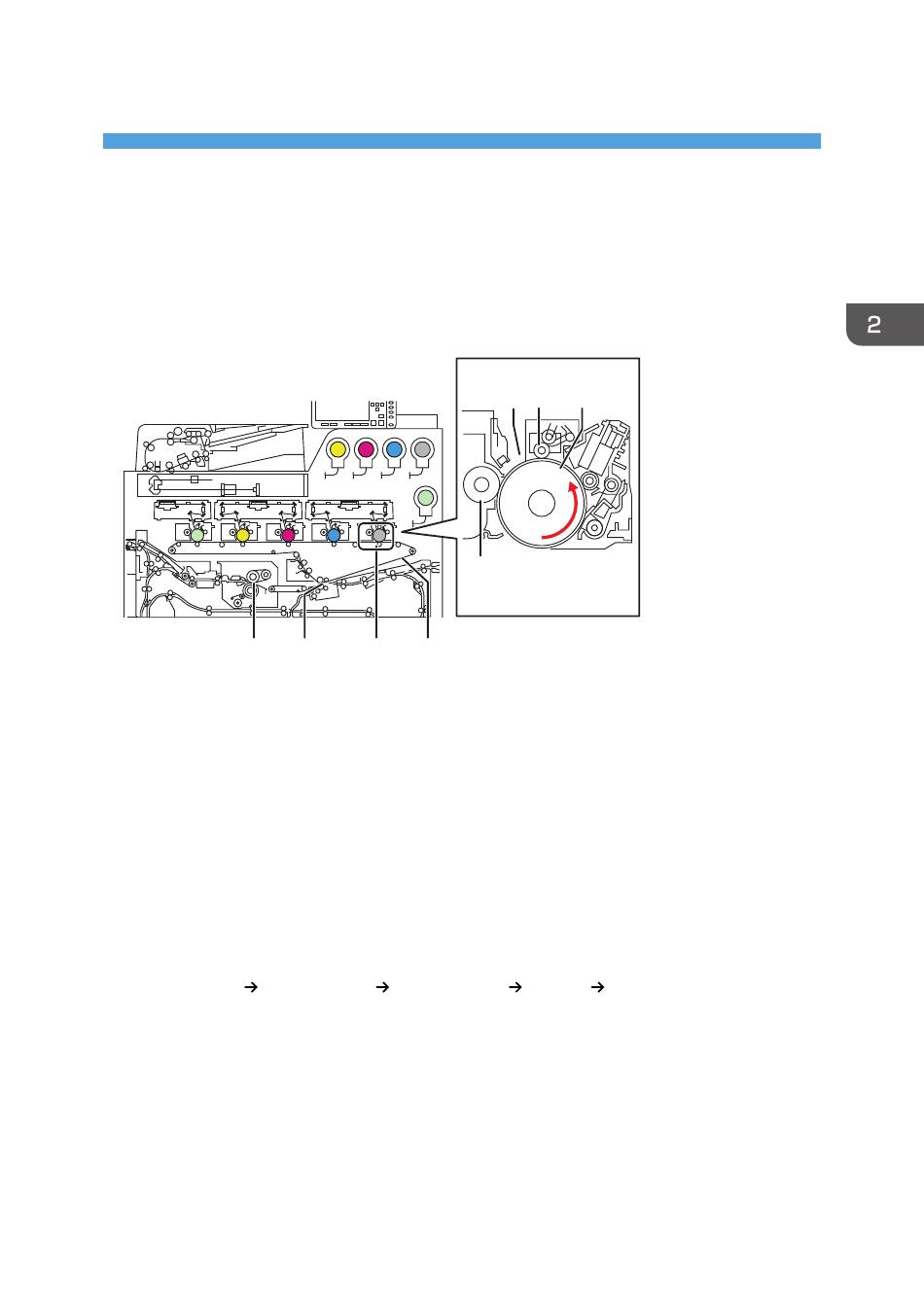

Procédé xérographique - Vue d'ensemble
S Y
8
1. Tambour OPC
2. Rouleau de charge
3. Unité laser
4. Rouleau de développement
5. Rouleau de transfert d'image
6. Courroie de transfert intermédiaire (ITB)
7. Rouleau de transfert papier (PTR)
8. Unité de fusion
Le procédé d'électrophotographie comprend les étapes suivantes :
Charge du tambour Exposition laser
• Charge du rouleau ...... Le rouleau de charge [2] fournit une charge égale sur toute la surface du
tambour OPC [1].
• Exposition laser ...... Le faisceau laser [3] crée une image latente électrostatique sur le tambour
OPC [1].
• Développement ...... Le rouleau de développement [4] transfère le toner vers l'image latente sur le
tambour OPC [1].
• Transfert d'image
M C K
7 5 6
Développement
3 2 1
4
DZH002
Transfert Fusion
5
