Installatie - Urmet iPercom max 1717/31 Notice D'installation

Zwarte kabelmantel
Grijze kabelmantel

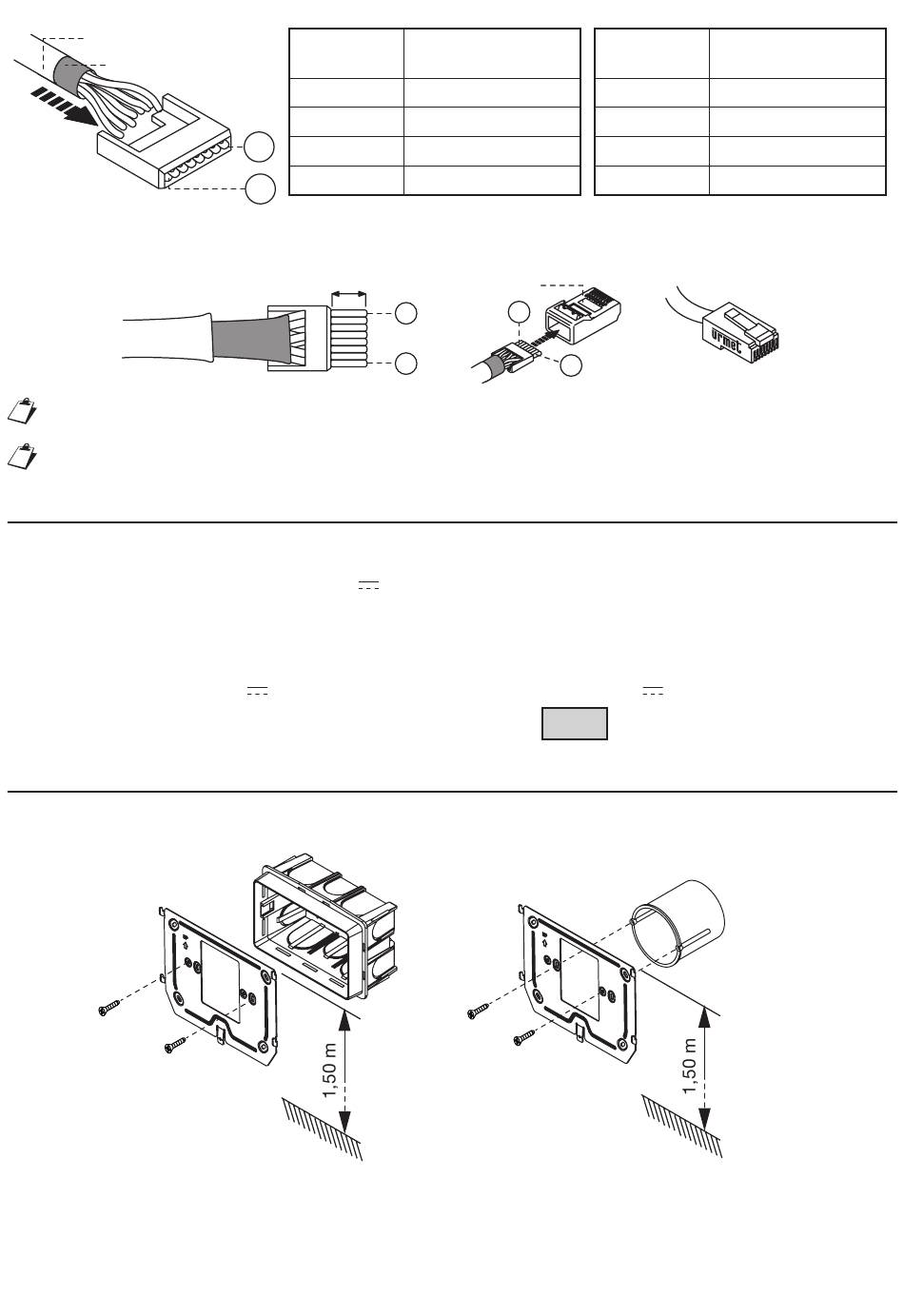

• Snijd de kabels zodanig dat ze circa 5 mm uit de geleiding steken, steek de geleiding in de plug en krimp
de kabel met een krimptang.
Controleer of de grijze kabelmantel in de plug blijft zitten.
Dit type aansluiting garandeert GEEN dubbele isolatie.
VOEDING
De IP-beeldintercom 1717/31 of /33 kan op twee verschillende manieren worden gevoed:
— PoE
— Lokale voedingseenheid van 24 / 48 V
Wanneer de voeding wordt gebruikt, is de PoE niet beschikbaar omdat de Beeldintercom alleen door de
lokale voeding van stroom wordt voorzien.
In dit geval kan de RJ45 worden aangesloten op de NO POE van de switch.
(#) De uitvoering van 48 V
van het volgende etiket aan de achterkant van het product:

INSTALLATIE

Het is mogelijk om de wandbeugel te bevestigen met behulp van een doos 503 en de bijgeleverde schroeven,
of een doos Ø 60 met geschikte schroeven.
• Sluit de eventuele stekkers van de paniekfunctie, de extra bel, de oproep naar etage, de extra voeding
en de aansluiting op het IPerHOME-systeem aan op de klemmen die op de externe printplaat aanwezig
zijn.
• Sluit de Beeldintercom met de kabel aan de achterzijde van de Beeldintercom aan op de stekker CN1
van de printplaat.
DS1717-052
Stekker nr.
1 Wit-Oranje
2 Oranje
1
3 Wit-Groen
4 Blauw
8
~ 5 mm
1
8
(#)
verschilt van de vorige uitvoering van 24 V
Doos
503
Kleur kabel Stekker nr.
Plug
1
8
48V
Kleur kabel
5 Wit-Blauw
6 Groen
7 Wit-Bruin
8 Bruin
door de aanwezigheid
Doos
Ø 60 mm
19
