Datenlogger (5000 Datensätze) mit Echtzeituhr zur Speicherung
der solaren Einstrahlung und Modul-/ Umgebungstemperatur
belegter Speicher
freier Speicher
wechselnde Anzeige
Datenlogger-Setup
1. Drücken Sie die Taste- (LOG) für >5 Sek., um den Daten-
7
logger zu aktivieren. Anzeige: „LOG"
Das Display zeigt wechselnd den belegten/ freien Speicher und
die Batteriespannung/ das Messintervall in Minuten an.
2. Drücken Sie erneut die Taste- (LOG)
Messintervall einzustellen. Anzeige: „Int"
Über die Tasten
4 5
bis 60 Min.) in Minutenschritten erhöht bzw. reduziert werden.
3. Drücken Sie die Taste , um den Speichermodus anzuzei-
3
gen. Anzeige: „dAtA". Über die Tasten
Sie „StOP" (wenn Speicher voll) oder „rOLL" (die ältesten Mess-
werte werden fortlaufend überschrieben) auswählen.
4. Drücken Sie erneut die Taste , um den Speicher zu löschen
3
Anzeige: „dEL"
Über die Tasten
4 5
auswählen, um den Speicher zu löschen.
5. Über die Taste (OK) kann die Einstellung jederzeit gespei-
7
chert werden. Drücken Sie die Taste-
um den Datenlogger zu verlassen.
Datenlogger starten/stoppen
1. Drücken Sie die Taste- (LOG) für >5 Sek., um den Daten-
7
logger zu aktivieren. Anzeige: „LOG"
2. Drücken Sie erneut die Taste- (LOG)
Taste- (OK) , um „run" zu bestätigen. Die Messwerte wer-
7
den mit einem Zeit-/ Datumstempel in den internen Speicher
geschrieben. Das LCD-Display erlischt und das Gerät schaltet
in den stromsparenden Bereitschaftsmodus.
3. Um den Fortschritt des Datenloggers anzuzeigen, drücken Sie
eine beliebige Taste. Das LCD-Display erwacht und erlischt an-
schließend erneut.
4. Zum Stoppen des Datenloggers drücken Sie eine beliebige Tas-
te, um den Datenlogger anzuzeigen. Drücken Sie die Taste-
(LOG) und anschließend die Taste-
7
bestätigen. Drücken Sie die Taste- 3
den Datenlogger zu verlassen.
Datenlogger über USB-Schnittstelle auslesen
1. Einmalig Treiber und Downloadprogramm von CD-ROM instal-
lieren.
2. BENNING SUN 2 über USB-Verbindungskabel an PC anschlie-
ßen und Gerät einschalten.
02/ 2012
BENNING SUN 2
D
3. Downloadprogramm starten, COM-Port wählen/ aktualisieren und
auf „Download" klicken.
4. Messwertdownload startet.
Einstellung von Uhrzeit und Datum
Batteriespannung
Uhrzeit/ 24 Stundenanzeige
Messintervall
(1 Min. - 60 Min.)
Datum und Uhrzeit
1. Drücken Sie die Taste-
für >5 Sek., um das
7
Display anzuzeigen.
2. Drücken Sie erneut die Taste-
zeige blinkt.
3. Die Taste-
4. Über die Taste-
4 5
5. Drücken Sie die Taste-
Messbereiche
Funktion
Solare Einstrahlung
Auflösung/ Genauigkeit
oder die Taste-
3 4
Temperatur (Modul/ Umgebung)
Auflösung/ Genauigkeit
Kompasspeilung (Ausrichtung)
Auflösung/ Genauigkeit
Neigungsmesser
Auflösung/ Genauigkeit
7 und anschließend die
(OK) , um „StOP" zu
7
oder die Taste- 4 um
5
02/ 2012
Tag/ Monat
Jahr
, um die Uhrzeit/ das Datum im LCD-
5
für >5 Sek. bis die Stundenan-
5
wählt das Uhrzeit/Datums-Feld aus (Feld blinkend).
3
wird der Wert erhöht bzw. verringert.
4 5
(OK) , um die Einstellung zu speichern.
7
Bereich
100 Wm² - 1250 Wm²
1 Wm²/ ± (5 % + 5 digit)
- 30 °C bis + 125 °C
1 °C/ ± 1°C
0 ° bis 360 °
1 °/ ± 10°
0 ° bis 80 °
1 °/ ± 2 °
BENNING SUN 2
D

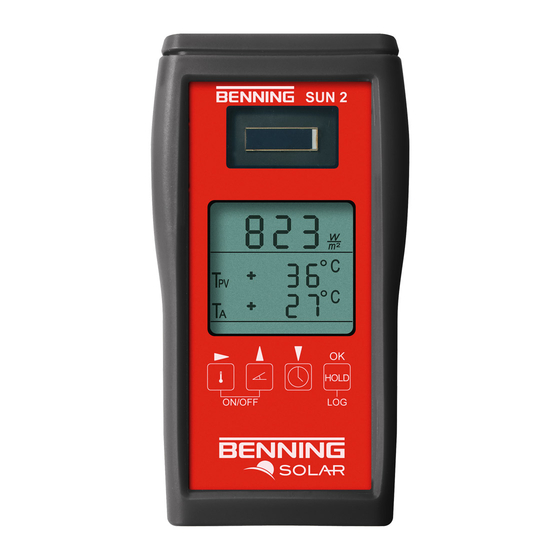

Kurzanleitung
BENNING SUN 2
Wichtige Informationen
Lesen Sie bitte die ausführliche Anleitung (siehe PDF-Datei
auf CD-Rom) bevor Sie das BENNING SUN 2 verwenden.
Das BENNING SUN 2 darf ausschließlich durch ausgebilde-
tes Fachpersonal bedient werden.
Verwenden Sie ausschließlich die im Lieferumfang des
BENNING SUN 2 enthaltenen Temperatursensoren und An-
schlusskabel.
Die Temperatursensoren dürfen nicht an blanke, span-
nungsführende Teile kontaktiert werden.
Das BENNING SUN 2 ist ausschließlich zur Messung in tro-
ckener Umgebung vorgesehen.
Das BENNING SUN 2 wird durch zwei 1,5-V-Mignon-Batteri-
en gespeist (IEC LR6). Es dürfen Alkaline, wiederaufladba-
re NiCd oder NiMH Batterien verwendet werden.
Ein-, Ausschalten
Gleichzeitiges Betätigen der Taste-
Modus zur Messung der solaren Einstrahlung, des Neigungswinkels und
der Kompasspeilung. Ohne Tastenbetätigung schaltet sich das Gerät au-
tomatisch nach ca. 120 Sek. selbsttätig ab. (APO, Auto-Power Off)
HOLD-Funktion
Betätigen Sie die Taste- , um die Anzeigenwerte für max. 120 Sek.
7
im LCD-Display zu speichern. Der HOLD-Anzeiger
cherung. Ein erneutes Betätigen der Taste-
modus zurück.
6
02/ 2012
BENNING SUN 2
D
3 und Taste- 4 schaltet das
8 bestätigt die Spei-
schaltet in den Mess-
7
