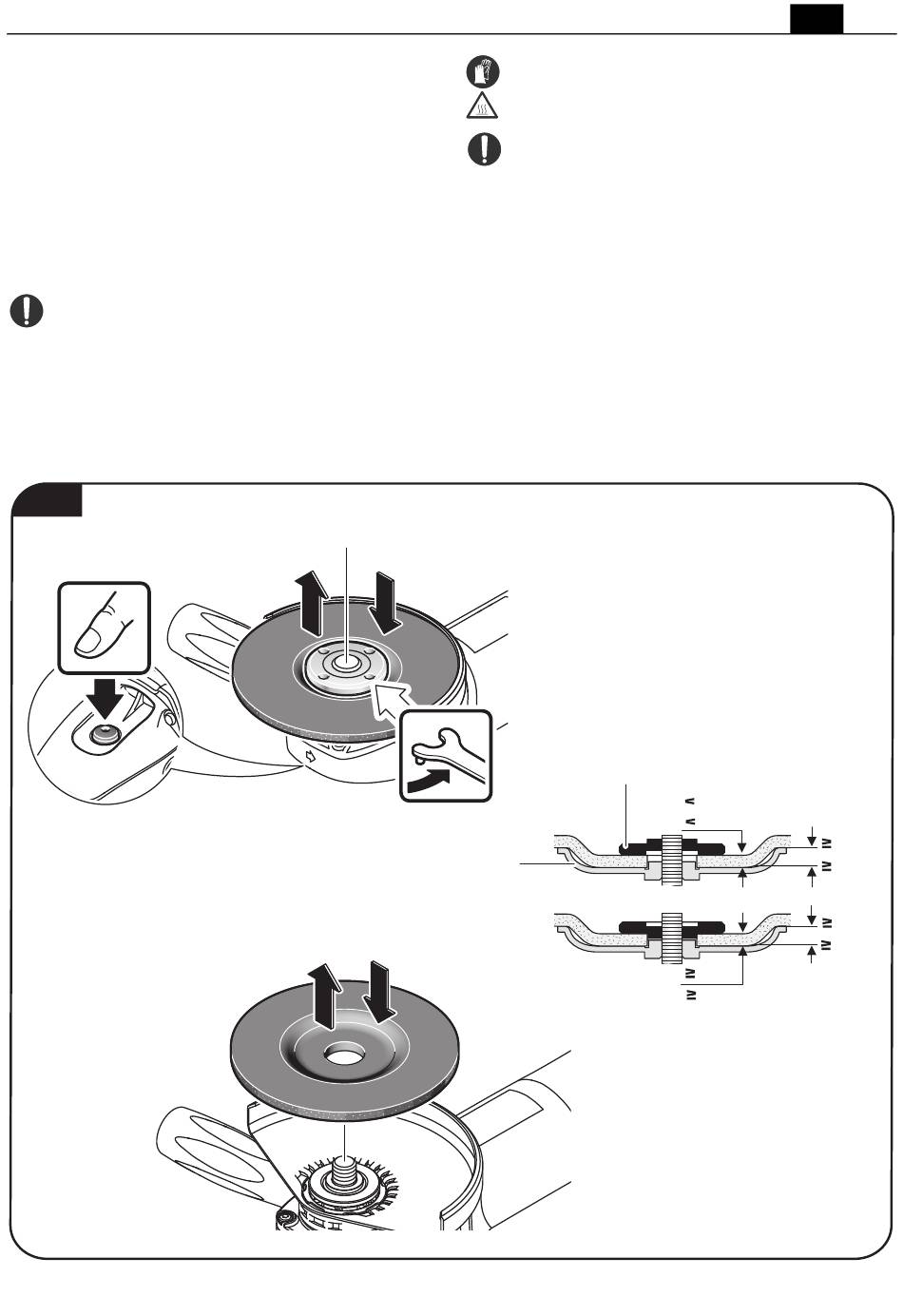

Montaje del disco de amolar
(Figura 7) en combinación con la
brida soporte (accesorio opcional).
La brida soporte solamente deberá usarse con
discos de amolar elaborados según ANSI
B7.1-2010 tipos 27, 28 y 29, cuyo centro
deprimido tenga una profundidad mínima de
4.6 mm (0.18 in) según norma
DIN ISO 603-14.
Solamente accione el botón de bloqueo
estando detenido el motor.
Presione completamente y mantenga apre-
tado el botón de bloqueo. Afloje la brida de
apriete con la llave de pernos.
Fig. 7
1.
Brida roscada
3.
Brida soporte
4.
Desenrosque la brida de apriete.
Sustituya el útil.
Al realizar esto, preste atención a que el
útil quede bien centrado con la brida
soporte y la brida de apriete.
Vuelva a enroscar a mano la brida de apriete.
Presione completamente y mantenga apre-
tado el botón de bloqueo. Apriete firme-
mente la brida de apriete con la llave de
pernos.
Observación: Tenga en cuenta que son dife-
rentes ambos lados de la brida de apriete,
debiendo asentarse el lado correspondiente
contra el disco de amolar según cual sea su
grosor.
2.
Brida de apriete
es
6 mm
1/4 in
4,6 mm
0,18 in
4,6 mm
0,18 in
6 mm
1/4 in
