Branchement d'un amplificateur de puissance—Suite

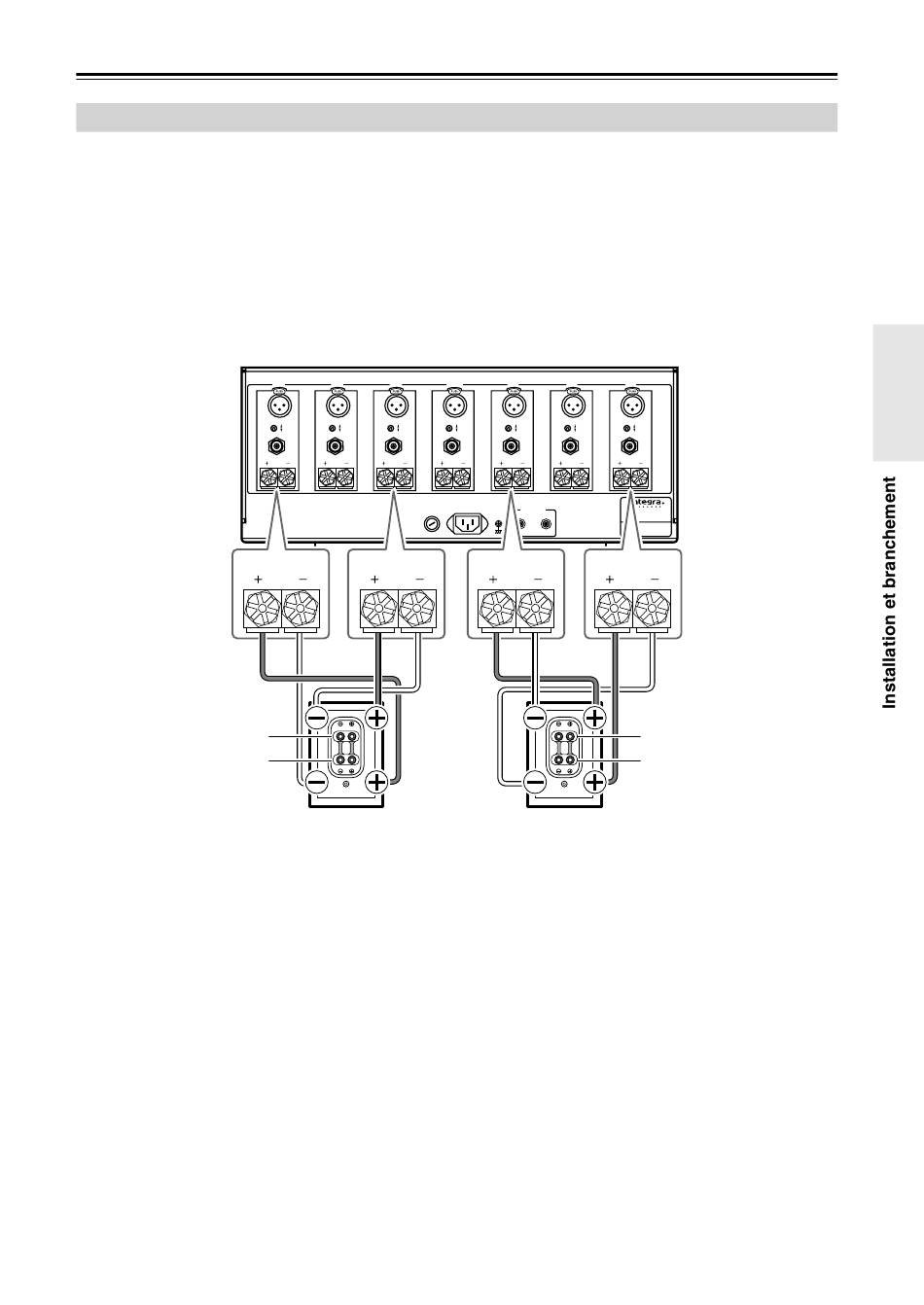

Utilisation de la connexion Bi-amp
Si vous utilisez les enceintes activées pour le bi-câblage pour les enceintes avant, vous pouvez effectuer une connexion
bi-amp. Dans cette connexion, les bornes d'enceintes avant et surround arrière de l'amplificateur de puissance seront
utilisées respectivement comme enceintes d'aigus et enceintes de graves. Cette connexion, vous permet d'obtenir une
qualité sonore élevée ainsi qu'une performance optimale des graves et des aigus, enrichissant ainsi votre expérience
sonore.
Attention :
Lors de l'exécution du branchement bi-amp, assurez-vous d'avoir enlevé les barres de mise en court-circuit qui
relient les bornes de plage haute (Tweeter) aux bornes de plage basse (Woofer).
Pour les réglages de la connexion bi-amp voir pages 92 et 93.
SURROUND BACK
Plage haute (Tweeter)
Plage basse (Woofer)
1.
Branchez la borne tweeter (+) de l'enceinte droite sur la borne FRONT RIGHT (+) de l'amplificateur de puis-
sance et la borne woofer (+) de l'enceinte droite sur la borne SURROUND BACK RIGHT (+) de l'amplificateur
de puissance.
2.
Branchez la borne tweeter (–) de l'enceinte droite sur la borne FRONT RIGHT (–) de l'amplificateur de puis-
sance et la borne woofer (–) de l'enceinte droite sur la borne SURROUND BACK RIGHT (–) de l'amplificateur
de puissance.
3.
Branchez la borne tweeter (+) de l'enceinte gauche sur la borne FRONT LEFT (+) de l'amplificateur de puissance
et la borne woofer (+) de l'enceinte gauche sur la borne SURROUND BACK LEFT (+) de l'amplificateur de
puissance.
4.
Branchez la borne tweeter (–) de l'enceinte gauche sur la borne FRONT LEFT (–) de l'amplificateur de puissance
et la borne woofer (–) de l'enceinte gauche sur la borne SURROUND BACK LEFT (–) de l'amplificateur de puis-
sance.
Amplificateur de puissance
SURROUND BACK
SURROUND
FRONT
RIGHT
RIGHT
RIGHT
INPUT
INPUT
INPUT
SELECT
SELECT
SELECT
OUTPUT
OUTPUT
OUTPUT
FUSE
FRONT
RIGHT
RIGHT
OUTPUT
OUTPUT
Enceinte droite
Enceintes activées pour Bi-câblage
FRONT
SURROUND
CENTER
LEFT
LEFT
INPUT
INPUT
INPUT
SELECT
SELECT
SELECT
OUTPUT
OUTPUT
OUTPUT
SPEAKER IMPEDANCE
4 OHMS MIN. PER EACH
SPEAKER TERMINAL
AC INLET
12V TRIGGER
IN
OUT
FRONT
SURROUND BACK
LEFT
LEFT
OUTPUT
OUTPUT
Enceinte gauche
SURROUND BACK
LEFT
INPUT
SELECT
OUTPUT
SEVEN CHANNEL AMPLIFIER
MODEL NO.
RDA-7.1
Plage haute (Tweeter)
Plage basse (Woofer)
27
Fr-
