Utilisation du RDC-7.1 avec les carte optionnelles – modèles américains,
canadiens et australiens uniquement –—Suite

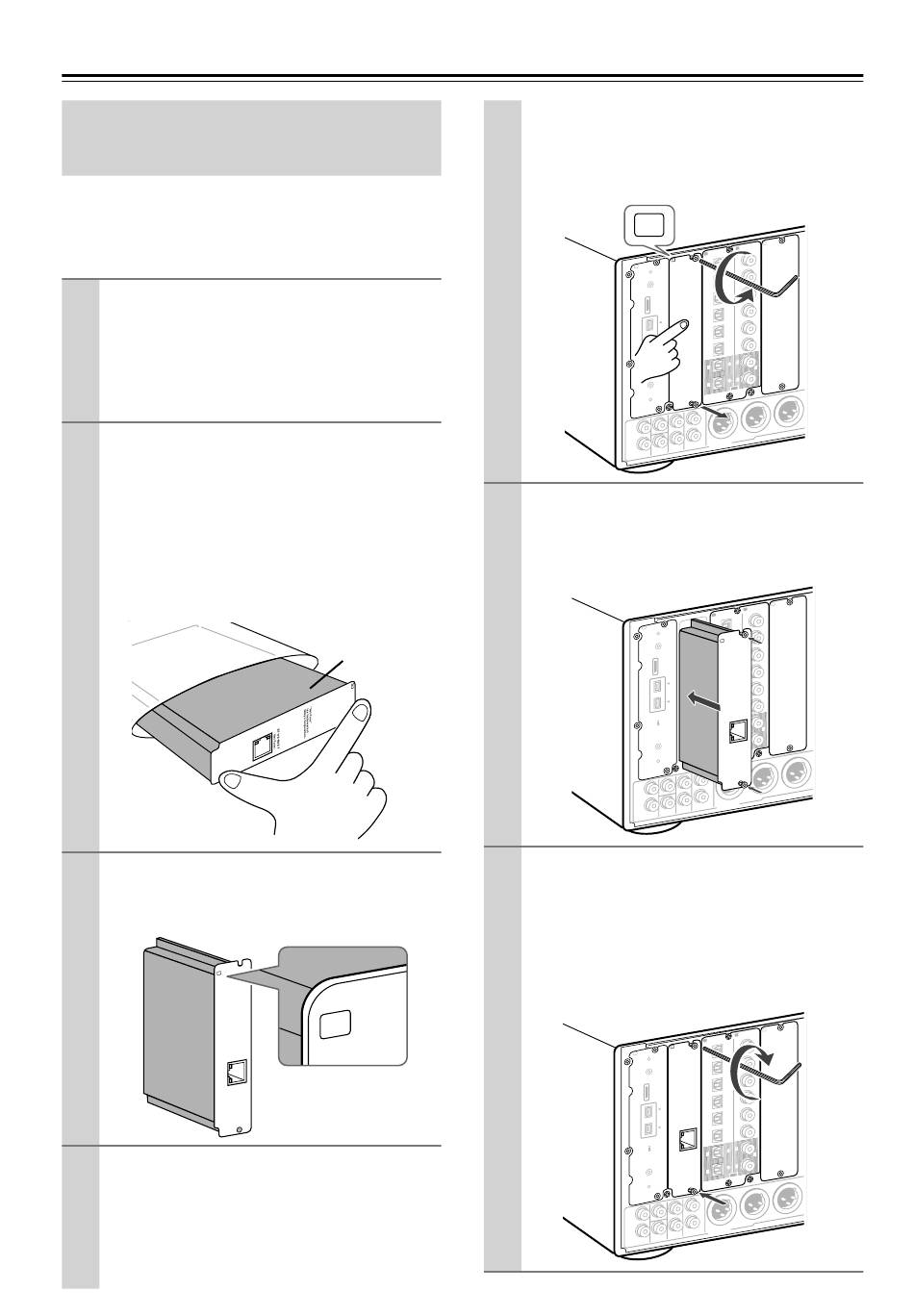

Installation des cartes optionnelles
(modèles américains et australiens
uniquement)
Les cartes optionnelles doivent être installées dans les
fentes individuelles prévues à cet effet. L'installation de
la carte optionnelle dans une fente différente peut
engendrer une défaillance.
1
Mettez le RDC-7.1 hors circuit, puis
débranchez le cordon d'alimentation de la
prise CA.
Assurez-vous d'avoir mis le RDC-7.1 hors ten-
sion. L'insertion ou le retrait d'une carte option-
nelle lorsque le RDC-7.1 est sous tension peut
engendrer une défaillance.
2
Retirez avec attention la carte optionnelle
de son emballage.
La carte optionnelle comprend plusieurs compo-
sants, bornes et connecteurs et présente des souda-
ges sur sa surface. Le contact de la carte avec vos
doigts peut engendrer une défaillance ou l'endom-
mager à cause de l'électricité statique, d'un mau-
vais contact, etc. Lorsque vous manipulez la carte,
assurez-vous de la saisir par la partie extérieure ou
par le panneau sans toucher sa surface.
3
Vérifiez la lettre de l'alphabet figurant sur
la carte optionnelle.
La lettre de l'alphabet est imprimée sur la partie
en haut à gauche du panneau.
4
Retirez le sous-panneau portant la même
lettre de l'alphabet de la carte optionnelle,
de l'arrière du RDC-7.1.
Utilisez la clé mâle livrée avec la carte pour des-
serrer progressivement les vis, tout en maintenant
fermement le sous-panneau pour éviter la chute
du panneau.
148
Fr-
Surface de
la carte
B
ne "
"N et -Tu
de ma rk
of
ati on .
B
is a tra
Co rp or
On ky o
ET
ET HE RN
)
Ne t-T un
e
(
Les sous-panneaux sont fixés aux RDC-7.1 au moyen
de deux vis situées en haut et en bas, alors que le pan-
neau qui cache les fentes [H] et [ I ] est fixé au moyen
de quatre vis situées en haut et en bas. Conservez les
vis pour la fixation de la carte optionnelle.
B
A
S4 00
AU DI O
o is a
INK log
Th e i.L
rks of So
ny
tra de ma
ist ere d
ion , reg
Co rpo rat
er
. an d oth
in the U.S
s.
co un trie
L
CE NT ER
R
SU B
WO OF ER
FR ON T
5
Introduisez la carte optionnelle en la fai-
sant glisser doucement sur les rails. Lors-
que la carte atteint une position d'arrêt
sans toutefois couvrir entièrement la fente,
poussez la carte un peu plus fermement.
A
AU DI O
o is a
INK log
Th e i.L
rks of So
tra de ma
ion , reg
Co rpo rat
. an d oth
in the U.S
s.
co un trie
L
R
SU B
WO OF ER
FR ON T
6
Fixez fermement la carte sur l'RDC-7.1 à
l'aide des vis ôtez précédemment.
Assurez-vous d'avoir bien serré les vis sur le
RDC-7.1. Si les vis sont desserrées, des défaillances
de contact des fils de masse ou de signal peuvent
s'avérer entre la borne de la fente du RDC-7.1 et
celle de la carte optionnelle, pouvant engendrer des
mauvais fonctionnement du RDC-7.1 ou de la carte.
A
S4 00
AU DI O
o is a
INK log
Th e i.L
ny
rks of So
ist ere d
tra de ma
ion , reg
Co rpo rat
er
. an d oth
in the U.S
s.
co un trie
L
CE NT ER
R
SU B
WO OF ER
FR ON T
