Disposition des enceintes—Suite
Exemples de branchement
Le RDC-7.1 a deux plaquettes de bornes d'enceintes pour le système d'enceintes [A] et [B]. Cela vous permet d'élabo-
rer deux systèmes de home cinéma à 7.1 canaux et vous disposez en outre de différentes dispositions et connexions des
enceintes. Par exemple, certains canaux de l'un ou l'autre des systèmes d'enceintes peuvent être utilisés pour une autre
pièce (Zone2), ou vous pouvez sélectionner un des deux systèmes d'enceintes en fonction de la source lue.
Quand vous utilisez les deux systèmes d'enceintes, vous devez associer les enceintes à la zone (par ex. Principale A,
Principale B, etc.) Par exemple, après avoir créé l'association, une pression sur la touche « Main A » de la
télécommande entraînera l'émission de la source par les enceintes configurées comme « Main A ».
Ci-après figurent quelques exemples de disposition des enceintes et d'association de zone. Ces exemples peuvent servir
de modèle pour l'élaboration de votre propre système home cinema. La figure de droite indique les réglages réels affichés
pour chaque exemple. Pour plus de détails sur la configuration de la disposition des enceintes et l'association de zone,
voir page 92.
*Dans le figures suivantes, les enceintes blanches représentent le système d'enceintes [A] et les grises le système d'enceintes [B].
*Légende des abréviations :
FL : Enceinte avant gauche ; FR : Enceinte avant droite ; C : Enceinte centrale ; SL : Enceinte surround gauche ; SR : Enceinte
surround droite ;
SBL : Enceinte surround arrière gauche ; SBR : Enceinte surround arrière droite ; SW : Caisson de graves.
Lorsque vous désirez configurer le système d'enceintes à 7.1 canaux uniquement dans la pièce principale A, vous
pouvez utiliser la configuration initiale sans la modifier.

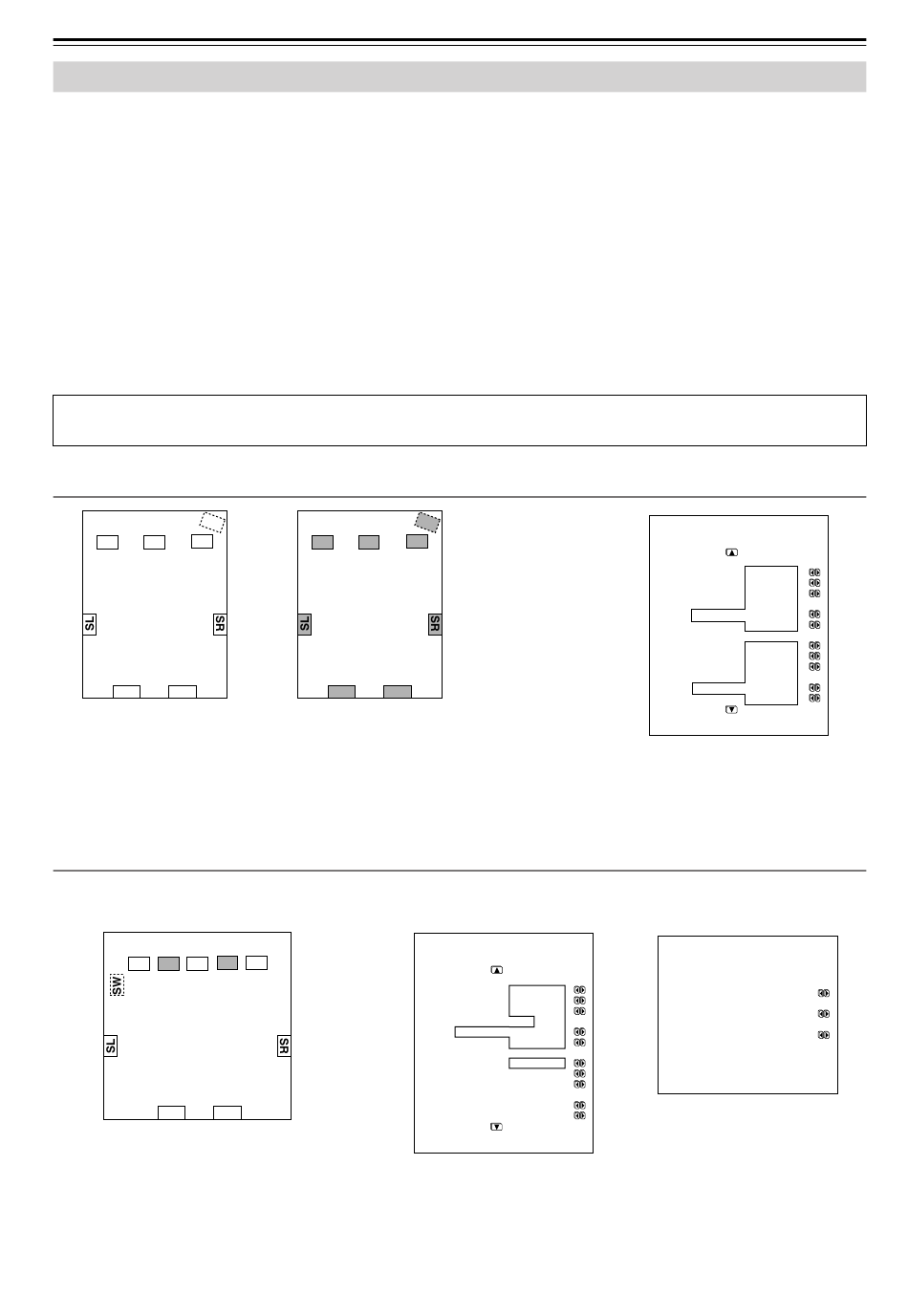

Pièce principale A : système d'enceintes à 7.1 canaux ; Pièce principale B : système d'enceintes à
7.1 canaux
FL
C
Pièce
principale A
SBL
SBR
• Réglez tous les paramètres de zone du système d'enceinte [A] sur « Main A ».
• Réglez tous les paramètres de zone du système d'enceinte [B] sur « Main B ».
• Si vous appuyez sur la touche [Main A] ou [Main B], le son sera émis par le sys-
tème d'enceintes associé à la touche de la zone. Les deux systèmes d'enceintes ne peuvent pas être sélec-
tionnés en même temps.
*Si vous définissez tous les paramètres de la zone du système d'enceintes [B] sur « Main A » et que vous lisez une seule
source, le même signal audio sera émis par les deux systèmes d'enceintes [A] et [B].
Pièce principale A : système d'enceintes à 7.1 canaux et les deux enceintes avant supplémentaires
(Lorsque vous désirez utiliser le système d'enceintes [A] pour les films, et profiter de la sonorité surround 7.1 et des
deux enceintes avant supplémentaires pour la musique classique.)
FL
FL
Pièce
principale A
SBL
• Réglez tous les paramètres de zone du système d'enceinte [A] sur « Main A ».
• Réglez les paramètres de l'enceinte centrale du système d'enceinte [B] sur « Main A ».
• Si vous voulez utiliser les enceintes avant du système d'enceintes [B] pour des sources données, sélectionnez la
source et définissez les paramètres de l'enceinte avant sur « B » dans le menu de configuration du mode d'écoute.
Si vous désirez que les deux systèmes d'enceintes émettent simultanément, vous pouvez sélectionner le paramètre
« A+B ».
• Pour émettre le son, appuyez sur la touche [Main A] de la télécommande.
22
Fr-
SW
FR
FL
Pièce
principale B
SBL
C
FR
FR
SBR
SW
C
FR
SBR
1-1.Speaker Config
=====================
Speaker A
a.Front L/R :Main A
b.Center
:Main A
c.Surr L/R
:Main A
d.Surr Back
:Main A 2ch
e.Subwoofer :Main A
Speaker B
f.Front L/R :Main A
g.Center
:Not Used
h.Surr L/R
:Not Used
i.Surr Back
:Not Used
j.Subwoofer :Not Used
1-1.Speaker Config
=====================
Speaker A
a.Front L/R :Main A
b.Center
:Main A
c.Surr L/R
:Main A
d.Surr Back
:Main A 2ch
e.Subwoofer :Main A
Speaker B
f.Front L/R :Main B
g.Center
:Main B
h.Surr L/R
:Main B
i.Surr Back
:Main B 2ch
j.Subwoofer :Main B
3-3.Stereo
=====================
a.Re-EQ/Academy
:Off
b.Front Speaker
:B
c.Subwoofer :A
Voici un exemple de mode
d'écoute stéréo.
