Manuel d'utilisation de l'é lectrocardiographe de série iSE
tout autre objet conducteur.
Positionnement de l'é lectrode
Le positionnement des é lectrodes sur la surface corporelle est indiqué dans le tableau et la figure
ci-dessous.

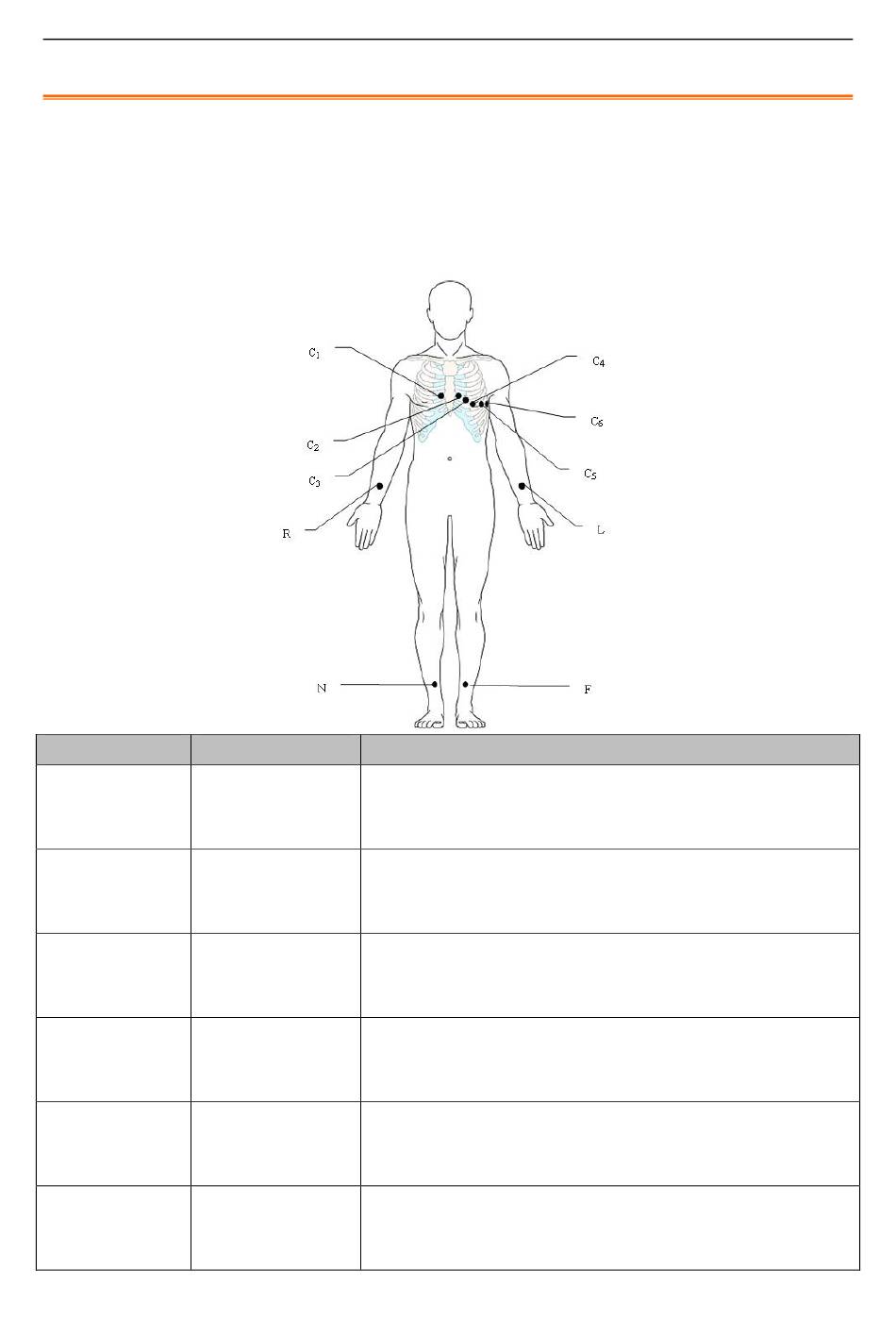

Figure 13 Positionnement des 12 é lectrodes standard
CEI
C1
Blanc/Rouge
C2
Blanc/Jaune
C3
Blanc/Vert
C4
Blanc/Marron
C5
Blanc/Noir
Marron/Orange
C6
Blanc/Violet
AHA
Positionnement de l'électrode
V1
Quatriè me espace intercostal au niveau du bord droit du
sternum
Marron/Rouge
V2
Quatriè me espace intercostal au niveau du bord gauche du
sternum
Marron/Jaune
V3
Cinquiè me cô te entre C2 et C4
Marron/Vert
V4
Cinquiè me
mé dioclaviculaire gauche
Marron/Bleu
V5
Ligne axillaire anté rieure gauche, sur le mê me plan
horizontal que C4
V6
Ligne mi-axillaire gauche, sur le mê me plan horizontal
que C4
Marron/Violet
espace
intercostal
- 30 -
Préparation du patient
sur
la
ligne
