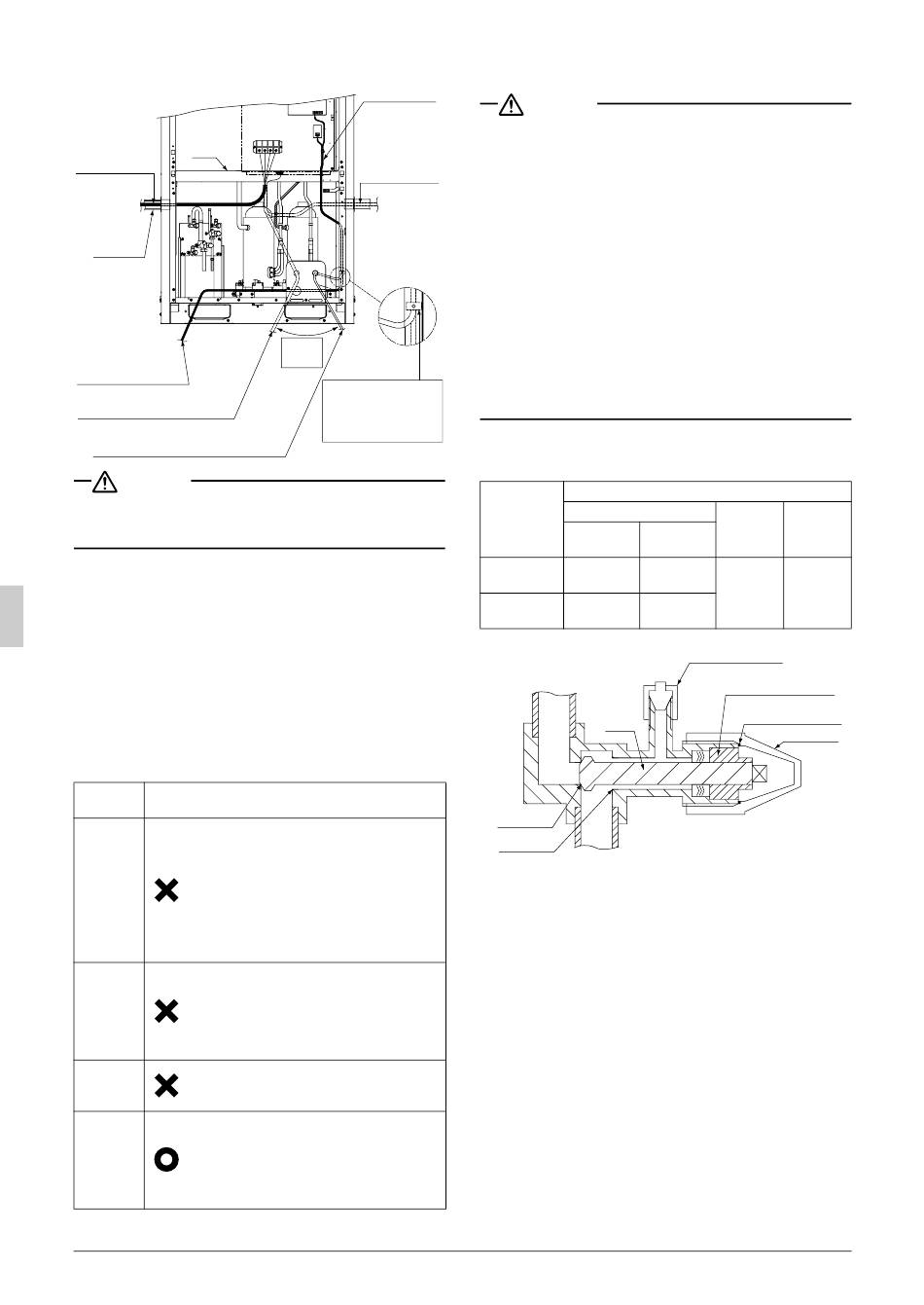

Lors de
l'acheminement des
fils d'alimentation/
Etai
de terre depuis le
côté gauche.
Conduite
Acheminement des
câbles de transmission
par l'ouverture destinée
aux tuyaux.
Acheminement des câbles
d'alimentation/de terre par l'avant.
Lors de l'acheminement du câblage de
transmission par le trou d'expulsion.
ATTENTION
Lorsque les travaux de câblage sont terminés, assurez-vous qu'il n'y
a pas de connexion lâche entre les pièces électriques et dans le
boîtier des pièces électriques 1.
8.
INSPECTION ET ISOLATION DES TUYAUX
Destiné aux entrepreneurs des canalisations et du
câblage électrique
• Veillez à utiliser du gaz nitrogène pour les essais d'étanchéité à
l'air.
• N'ouvrez pas de clapet d'arrêt tant que la mesure de l'isolation du
circuit principal d'alimentation n'a pas été effectuée. La dégrada-
tion de l'isolation peut être le résultat de la mesure de l'isolation
avec le clapet d'arrêt ouvert.
8-1 Instruments utilisés pour les tests
Compatibilité avec les outils conventionnels
Nom
(pour les autres types de réfrigérant)
• Utilisez un produit résistant à la pression
supportant une pression minimum de
12,3 MPa.
• Utilisez un connecteur final dont la forme
Durit de
correspond aux orifices de service de l'unité
charge
extérieure.
Forme des orifices d'entretien de l'unité
extérieure (sur les côtés liquide et gaz):
1/4Swagelok
• Utilisez une jauge de pression résistant à la
pression et un clapet supportant une pres-
Collecteur
sion minimum de 12,3 MPa.
de jauge
• Au moment du séchage à vide, connectez
une jauge de pression négative à la sortie de
la pompe à vide et vérifiez le degré de vide.
Régulateur
• Utilisez un produit résistant à la pression
(Régulateur
supportant une pression minimum de
de pression)
12,3 MPa.
• Prêtez la plus grande attention à ce que la
pompe à huile ne refoule pas dans le système
Pompe
alors que la pompe ne fonctionne pas.
à vide
• Utilisez un produit capable d'abaisser la
pression d'évacuation jusqu'à –100,7 kPa
(5 Torr –755 mmHg).
12
Câblage de
transmission
Acheminement
des câbles
d'alimentation/
de terre par la
droite.
Libre
au-dessus
de 50 mm.
Retenez au dos de
la colonne de support
avec le serre-fils
accessoire (2).
8-2 Méthode de fonctionnement du clapet d'arrêt
Suivez la procédure suivante pour faire fonctionner le clapet d'arrêt.
ATTENTION
• N'ouvrez pas le clapet d'arrêt tant que tous les articles spécifiés
dans "8-6 Vérification des dispositifs et des conditions
d'installation" dans le manuel ne sont pas terminés.
• Le clapet d'arrêt est du type siège arrière. Veillez à faire tourner et
à desserrer la bague de compactage de 1/4 de tour lors de
l'ouverture ou de la fermeture du clapet.
Veillez à bien resserrer la bague de compactage après avoir
ouvert ou fermé le clapet.
• Après avoir terminé l'opération du clapet, veillez à monter le com-
pactage du couvercle du clapet fourni avec le clapet et à resserrer
le capuchon.
• Après avoir resserré la bague de compactage et le capuchon,
veillez à vérifier que le gaz de réfrigérant ne fuit pas.
• Veillez à utiliser un outil dédié au moment du maniement du cla-
pet d'arrêt. Le clapet peut être endommagée si une force exces-
sive est appliquée.
• Si le clapet d'arrêt est laissé ouvert sans alimentation fournie, le
réfrigérant se condense dans le compresseur et cela dégrade
l'isolation du circuit de l'alimentation principale.
Couple de serrage
Vérifiez la taille des clapets d'arrêt montés sur chaque modèle et le
couple de serrage de chaque clapet dans le tableau suivant.
Couple de serrage N·m (en sens horaire pour fermer)
Emplacement
Arbre (corps du clapet)
du clapet
Le clapet
d'arrêt.
d'arrêt s'ouvre
d'arrêt se ferme
Clapet d'arrêt du
8,8 - 10,8
13,5 - 16,5
tuyau de liquide
Clapet d'arrêt
8,8 - 10,8
15,5 - 18,9
du côté gaz
<Condition avant l'expédition>
Intérieur de l'appareil
Arbre
Siège avant
Siège arrière
Appareil extérieur
(côté canalisations locales)
Méthode d'ouverture
(1) Retirez les capuchon et faites tourner la bague de colmatage de
1/4 de tour dans le sens inverse des aiguilles d'une montre.
(2) Resserrez l'arbre jusqu'à ce que l'arbre entre en contact avec le
siège avant.
(3) Faites tourner la bague de colmatage de 1/4 de tour dans le sens
des aiguilles d'une montre pour la desserrer.
(4) Assurez-vous qu'il n'y a pas de fuite de réfrigérant depuis le col-
matage du clapet ou depuis l'arbre. (S'il y a une fuite, resserrez
plus l'arbre.)
(5) Insérez le colmatage du couvercle du clapet dans le capuchon et
resserrez bien le capuchon.
Méthode de fermeture
(1) Retirez les capuchon et faites tourner la bague de colmatage de
1/4 de tour dans le sens inverse des aiguilles d'une montre.
(2) Resserrez l'arbre jusqu'à ce que l'arbre entre en contact avec le
siège arrière.
(3) Faites tourner la bague de colmatage de 1/4 de tour dans le sens
des aiguilles d'une montre pour la desserrer.
Capuchon
Orifice de
(protection
Le clapet
service
du clapet)
34 - 38
3,0 - 5,0
Orifice de service
(1/4Swagelok)
Bague de colmatage
Colmatage du
couvercle du clapet
Capuchon
Français
