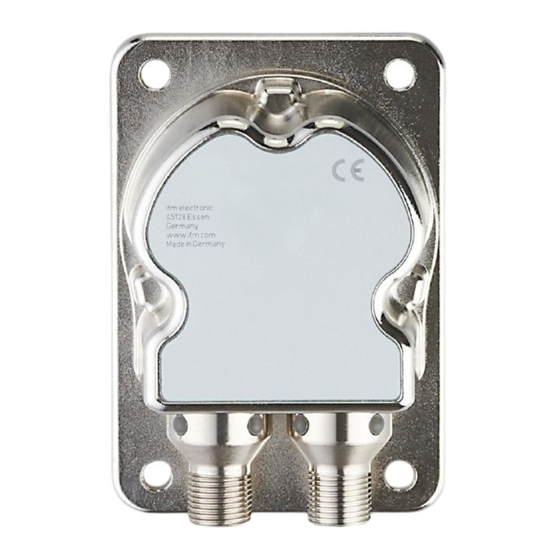

IFM JN2200 Manuel D'utilisation
  1. Manuels
  2. Marques
  3. IFM Manuels
  4. Équipement de diagnostic
  5. JN2200
  6. Manuel d'utilisation
IFM JN2200 Manuel D'utilisation

IFM JN2200 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'utilisation
FR
Capteur d'inclinaison
2 axes
JN2200
Firmware 1.14

Publicité

Table des Matières
loading

Manuels Connexes pour IFM JN2200

Sommaire des Matières pour IFM JN2200

  • Page 1 Manuel d'utilisation Capteur d'inclinaison 2 axes JN2200 Firmware 1.14...

  • Page 2: Table Des Matières

    Capteur d'inclinaison JN Contenu 1 Remarques préliminaires ......... . 4 1.1 Symboles utilisés .
  • Page 3 Capteur d'inclinaison JN 13.1 Sortie analogique comme source de courant 4...20 mA... . . 24 13.2 Sortie analogique comme source de tension 2...10 V ....26 13.3 Apprentissage de l'ASP et de l'AEP à...

  • Page 4: Remarques Préliminaires

    1 Remarques préliminaires Ce document s'applique à l'appareil du type "capteur d'inclinaison (référence : JN2200). Il fait partie de l'appareil. Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d’envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement...

  • Page 5: Raccordement Électrique

    Les bornes de raccordement ne doivent être alimentées que par les signaux indiqués dans les données techniques et / ou sur l'étiquette de l'appareil et seulement les accessoires homologués d'ifm electronic gmbh doivent être raccordés. 2.4 Interventions sur l'appareil En cas de mauvais fonctionnement de l'appareil ou en cas de doute prendre contact avec le fabricant.

  • Page 6: Surface De Montage

    Capteur d'inclinaison JN 4.2 Surface de montage Le boîtier ne doit être soumis à aucune force importante de torsion ni à aucune contrainte mécanique. ► Si une surface de montage plane n'est pas disponible, utiliser des éléments de compensation. 5 Schéma d'encombrement M12 x1 M12 x1 6 Raccordement électrique...

  • Page 7: Interface Io-Link

    Support de ● Mode SIO ● Paramétrage en bloc ● Stockage de données ● Device Access Locks ● Device Status et Detailed Device Status ID du fabricant et de l'appareil Vendor ID 310 / 0x0136 Vendor Name ifm electronic gmbh...
  • Page 8 Capteur d'inclinaison JN Vendor Text www.ifm.com Device ID 416 / 0x0001A0 Product Name JN2200 Product ID JN2200 Product Text 2-axis inclination sensor Les paramètres prescrits par la spécification IO-Link dans la plage d'index de 0...63 sont résumés dans le tableau suivant...
  • Page 9 0x010600 020808 031010 Descriptor 031020 010600→Type=SetOfBool, Len=6, Off-set=0 020808→Type=UInteger, Len=8, Off-set=8 031010→Type=Integer, Len=16, Off-set=16 031020→Type=Integer, Len=16, Off-set=32 ASCII Vendor Name ifm electronic gmbh ASCII Vendor Text www.ifm.com ASCII Product Name JN2200 ASCII Product ID JN2200 ASCII Product Text 2-axis inclination sensor...
  • Page 10 Capteur d'inclinaison JN Index Sous- Type Valeur Contenu Lecture / Longueur index Ecriture Octet → UINT8 Device Status Device operating properly → Maintenance required → Out-of- Specification → Functional-Check → Failure UINT8 Detailed Array [13] of Events Device Status (respectivement 1 octet EventQualifier + 2 octets EventCode) Process Data...

  • Page 11: Réglages Principaux Du Système Et Diagnostic

    Capteur d'inclinaison JN 8 Réglages principaux du système et diagnostic Le capteur d'inclinaison JN2200 peut être utilisé pour la mesure d'inclinaison et de vibration. Toutes les valeurs de paramètres qui ne sont pas importantes pour la méthode de mesure choisie sont néanmoins toujours accessibles et sauvegardées dans la mémoire interne.

  • Page 12: Méthode De Mesure (Index Isdu 4106)

    Capteur d'inclinaison JN ● Diminution de la consommation à l'état de fonctionnement ● Les exactitudes diffèrent des indications de la fiche technique 8.2 Méthode de mesure (index ISDU 4106) La méthode de mesure souhaitée (mesure d'inclinaison ou de vibration) peut être réglée via l'index ISDU 4106.

  • Page 13: Calcul De L'angle (Index Isdu 4100)

    Capteur d'inclinaison JN Index Sous- Type Valeur Contenu Lecture / Longueur index Ecriture Octet → 4101 UINT8 Niveau du filtre FIR FIR désactivé angle → FIR 10 Hz → FIR 5 Hz → FIR 1 Hz → FIR 0.5 Hz →...

  • Page 14: Angle D'euler (Index Isdu 4100 = 1)

    Capteur d'inclinaison JN La valeur correspond à l'angle [°] défini par le vecteur de gravitation avec le plan yz du capteur. La deuxième valeur fournie correspond à une rotation autour de l'axe x du capteur et est appelée "valeur d'inclinaison latérale" (index 40, données process PDVal2). La valeur correspond à...

  • Page 15: Cardan Y (Index Isdu 4100 = 3)

    Capteur d'inclinaison JN Interprétation Si vous imaginez le capteur comme un avion dont la carlingue est dans la direction x et l'aile dans la direction y, la valeur d'inclinaison longitudinale correspond à l'inclinaison longitudinale (angle de tangage) de l'avion et la valeur d'inclinaison latérale à...

  • Page 16: Exemple Explicatif

    FIR (index ISDU 4101). 10.7 Correction du quadrant (index ISDU 4103) Pour le JN2200, la correction du quadrant consiste à étendre la valeur de la mesure d'angle à la plage de mesure ± 180° (correspond à l'index ISDU 4103 = 1) Les conditions suivantes s'appliquent aux différents calculs d'angle :...

  • Page 17: Réglage Du Point Zéro (Commande De Système 0Xe2 Et 0Xe3 Et Index Isdu 4105)

    Capteur d'inclinaison JN 10.8 Réglage du point zéro (commande de système 0xE2 et 0xE3 et index ISDU 4105) Pour définir le point zéro, le capteur est orienté dans la position souhaitée et la position actuelle est mise à "0". Pour cela, la commande de système 0xE2 doit être envoyée via l'interface IO-Link (index ISDU 2 = 0xE2).

  • Page 18: Paramétrage De La Mesure De Vibration

    Capteur d'inclinaison JN Exemple explicatif Capteur d'inclinaison installé en biais dans le Les données brutes du capteur sont fournies dans système de coordonnées de la pièce à usiner. le système de coordonnées du capteur. Grâce au réglage par "apprentissage" du capteur En mode apprentissage, elles sont converties dans d'inclinaison avec la pièce à...

  • Page 19: Configuration Du Plan De Mesure (Index Isdu 4107)

    Capteur d'inclinaison JN Index Sous- Type Valeur Contenu Lecture / Longueur index Ecriture Octet → 4108 UINT8 FIR niveau du filtre FIR désactivé mesure de vibration → FIR 0,1...1 Hz → FIR 0,1...10 Hz → FIR 1...10 Hz → FIR 2...400 Hz →...

  • Page 20: Filtre Fir Dans La Mesure De Vibration (Index Isdu 4108)

    Capteur d'inclinaison JN 11.2 Filtre FIR dans la mesure de vibration (index ISDU 4108) Le capteur permet de filtrer le signal de vibration. La gamme de fréquence à mesurer peut être adaptée en fonction de l'application. La fréquence limite du filtre est réglée via le niveau du filtre FIR (index ISDU 4108).

  • Page 21: Paramétrage Des Sorties Analogiques

    Capteur d'inclinaison JN Type de Offset Longueur Plage de valeurs Unité données en bits en bits Auto-test actif Boolean 0 = auto-test inactif 1 = auto-test en cours Device Status UInt 000 = l'appareil fonctionne sans erreur 001 = entretien nécessaire 010 = appareil en dehors de la spécification 011 = vérifier la fonction...
  • Page 22 Capteur d'inclinaison JN Index Sous- Type Valeur Contenu Lecture / Longueur index Ecriture INT16 Mesure d'inclinaison AEP2 (axe y) [1/100 °] INT16 ASP1 mesure de vibration v [1/10 mm/s] INT16 AEP1 mesure de vibration v [1/10 mm/s] INT16 ASP2 mesure de vibration a [mg] peak INT16...
  • Page 23 Capteur d'inclinaison JN Les valeurs mesurées peuvent être fournies en fonction de la méthode de mesure sélectionnée (inclinaison ou vibration) dans la plage du signal de sortie de 4...20 mA ou de 2...10 V. Pour cela, il y a les paramètres ASP respectifs (analogue starting point = point de départ analogique) et AEP (analogue end point = point final analogique) à...

  • Page 24: Sortie Analogique Comme Source De Courant 4

    (en fonction de la méthode de mesure sélectionnée comme angles perpendiculaire, Euler ou cardan) selon le standard industriel comme un courant de boucle dans la plage de valeurs de 4...20 mA. Capteur d’inclinaison JN2200 API commande machine + 24 V 4...20 mA...
  • Page 25 Capteur d'inclinaison JN La conversion des valeurs mesurées en fonction du courant mémorisé dans la boucle de courant se fait comme décrit ci-dessous. Des valeurs d'angle inférieures au point de départ réglé sont constamment fournies avec la valeur la plus basse de 4 mA. Les valeurs d'angle supérieurs au point final réglé sont constamment fournies avec la valeur la plus élevée de 20 mA.

  • Page 26: Sortie Analogique Comme Source De Tension 2

    A cause de détails internes du circuit, la tension de la sortie ne peut pas être réduite à 0 V. C'est pour cela que, contrairement au standard largement répandu de 0...10 V, l'excursion de tension de sortie est limitée à 2...10 V. Capteur d’inclinaison JN2200 API commande machine +24 V 2...10 V...

  • Page 27: Apprentissage De L'asp Et De L'aep À L'aide De Commandes De Système

    Capteur d'inclinaison JN U [V] Angle [°] par ex. -60° → ASP = -6000 par ex. +120° → AEP = +12000 13.3 Apprentissage de l'ASP et de l'AEP à l'aide de commandes de système En fonction de la méthode de mesure sélectionnée (mesure d'inclinaison ou mesure de vibration), les points de départ analogiques ASP1 et ASP2 ainsi que des points finaux analogiques AEP1 et AEP2 peuvent être réglés (apprentissage) via des commandes de système IO-Link (index ISDU 2).

  • Page 28: Signalisation D'erreur Sur Les Sorties Analogiques

    Capteur d'inclinaison JN 13.4 Signalisation d'erreur sur les sorties analogiques En cas de défaut du capteur (cellule MEMS défectueuse), une tension constante de 1,0 V ou un courant constant de 2 mA est fourni selon la fonction de sortie réglée (index ISDU 660). Ces valeurs peuvent être différenciées des entrées habituelles de l'API de l'état "rupture d'un fil"...
  • Page 29 Capteur d'inclinaison JN Méthode de mesure Sortie 1 Sortie 2 Mesure d'inclinaison Cardan 1y Cardan y longitudinal Cardan y latéral Index 4106 : 0 Index 4100 : 3 Mesure de vibration Vitesse de vibration v Accélération de vibration a peak Index 4106 : 1 Pour la sortie de commutation 1, les paramètres suivants peuvent être réglés via IO-Link...
  • Page 30 Capteur d'inclinaison JN Index Sous- Type Valeur Contenu Lecture / Longueur index Ecriture INT16 [1/10 mm/s] en cas de mesure de vibration INT16 [1/10 mm/s] en cas de mesure de vibration Pour la sortie de commutation 2, les paramètres suivants peuvent être réglés via IO-Link Index Sous-...

  • Page 31: Fonction De Sortie Ou1 Et Ou2

    Capteur d'inclinaison JN Index Sous- Type Valeur Contenu Lecture / Longueur index Ecriture INT16 [mg] peak en cas de mesure de vibration INT16 [mg] peak en cas de mesure de vibration De plus, il est possible de régler simultanément les paramètres suivants pour les deux sorties de commutation (via IO-Link) Index Sous-...

  • Page 32: Fonction De Sortie "Hystérésis (Normalement Desactivee; No)" [Hno]

    Capteur d'inclinaison JN 14.2 Fonction de sortie "hystérésis (normalement DESACTIVEE; NO)" [Hno] Pour les valeurs process mesurées, il est possible de définir le seuil de commutation SP depuis lequel la sortie de commutation correspondante (chemin rouge) est activée en cas de valeur process croissante. En-dessous de ce seuil, la sortie reste désactivée.

  • Page 33: Fonction De Sortie "Hystérésis (Normalement Activee ; Nf)" [Hnc]

    Capteur d'inclinaison JN 14.3 Fonction de sortie "hystérésis (normalement ACTIVEE ; NF)" [Hnc] Contrairement à la fonction de sortie précédente, la fonction de sortie "hystérésis (normalement ACTIVEE)" fonctionne avec une logique inversée. Ainsi, la sortie est d'abord activée pour de faibles valeurs process. Si le seuil de commutation SP réglé...

  • Page 34: Sortie De Commutation "Fenêtre (Normalement Desactivee ; No)" [Fno]

    Capteur d'inclinaison JN 14.4 Sortie de commutation "fenêtre (normalement DESACTIVEE ; NO)" [Fno] Avec la fonction de sortie "fenêtre (normalement DESACTIVEE)", il est possible d'activer les sorties de commutation tant que les valeurs process mesurées sont dans la plage de valeurs réglée. Une fois le seuil rP dépassé, la sortie correspondante passe à...

  • Page 35: Sortie De Commutation "Fenêtre (Normalement Activee ; Nf)" [Fnc]

    Capteur d'inclinaison JN 14.5 Sortie de commutation "fenêtre (normalement ACTIVEE ; NF)" [Fnc] Contrairement à la fonction de sortie précédente, la fonction de sortie "fenêtre (normalement ACTIVEE)" ne fonctionne qu'avec une logique inversée. Pour le reste, le comportement est complètement analogique. Sortie de commutation Angle [°] Fenêtre...

  • Page 36: Réglage Via Les Index Isdu

    Capteur d'inclinaison JN Le seuil de commutation SP doit toujours être inférieur au point de déclenchement rP correspondant. Sinon le capteur refuse la sélection du paramètre. La distance minimale entre SP et rP de 1° en cas de mesure d'inclinaison ou 1 mm/s et 1 mg en cas de mesure de vibration doit toujours être respectée.

  • Page 37: Temporisation De Commutation Ds1 / Ds2 Et Temporisation Au Déclenchement Dr1 / Dr2

    Capteur d'inclinaison JN Commande de système Action (Index ISDU 2) 0xC3 Apprentissage SP1 0xC5 Apprentissage rP1 0xC4 Teach SP2 0xC6 Teach rP2 14.8 Temporisation de commutation dS1 / dS2 et temporisation au déclenchement dr1 / dr2 Après évaluation de la fonction de sortie, un seuil de commutation ou de déclenchement peut être réglé...

  • Page 38: Opération Logique Des Sorties De Commutation

    Capteur d'inclinaison JN Fonction des temporisations de commutation et de déclenchement Valeur process Hystérésis Sortie de commutation 14.9 Opération logique des sorties de commutation Via les index ISDU 580 et 590, les deux sorties de commutation peuvent être reliées logiquement au moyen de la fonction de sortie "ou" et la considération ultérieure des temporisations de commutation et au déclenchement (après évaluation des valeurs process).

  • Page 39: Fonction Des Sorties De Commutation En Cas De Défaut Fou1 Ou Fou2

    Capteur d'inclinaison JN ● 2 = combinaison logique ET Le résultat de l'évaluation du niveau par la fonction de sortie sélectionnée et l'évaluation temporelle par les temporisations de commutation et au déclenchement d'une valeur process est relié respectivement à l'autre valeur process logique ET évaluée.

  • Page 40: Temporisation Des Sorties De Commutation En Cas De Défaut (Dfo)

    Capteur d'inclinaison JN 14.11 Temporisation des sorties de commutation en cas de défaut (dFo) Via l'index ISDU 530, une temporisation peut être réglée simultanément pour les deux sorties de commutation. Aucune temporisation (0 ms) La signalisation de l'erreur se fait selon la fonction d'erreur FOU1 ou FOU2 réglée (si ON, OFF ou TOGGLE est sélectionné) dès que le défaut du capteur se produit (cellule MEMS défectueuse).

  • Page 41: Restaurer Les Réglages Usine (Commande De Système 0X82)

    17 Homologations/normes La déclaration de conformité CE et les homologations sont disponibles sur : www.ifm.com. 17.1 Référence à UL L‘alimentation en tension externe et les circuits externes devant être connectés à l‘appareil doivent être séparées galvaniquement du réseau électrique ou des tensions appliquées et doivent correspondre aux valeurs limites indiquées dans...

  • Page 42: Etat De Livraison

    Capteur d'inclinaison JN 18 Etat de livraison Index Sous- Type Valeur Contenu Lecture/ index Ecriture → UINT8 Comportement de commutation R / W des sorties TOR (high side switch; +U → UINT8 ou1 configuration de sortie → INT16 SP1 angle x + 9000 + 90°...

  • Page 43: Mesure D'inclinaison

    Capteur d'inclinaison JN Index Sous- Type Valeur Contenu Lecture/ index Ecriture → 4106 UINT8 Méthode de mesure valeur de l'angle → 4107 UINT8 Sélection des axes pour tous les 3 axes mesure de vibration (x/y/z) → 4108 UINT8 FIR niveau du filtre pour la passe bande vibration 10...400 Hz...
