Manuel d'utilisation

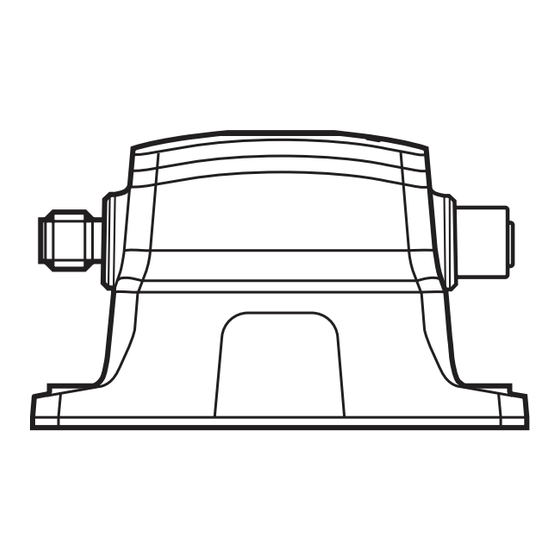

Détecteur pour vannes
MVQ201
FR

Publicité

Table des Matières
loading

Manuels Connexes pour IFM MVQ201

Sommaire des Matières pour IFM MVQ201

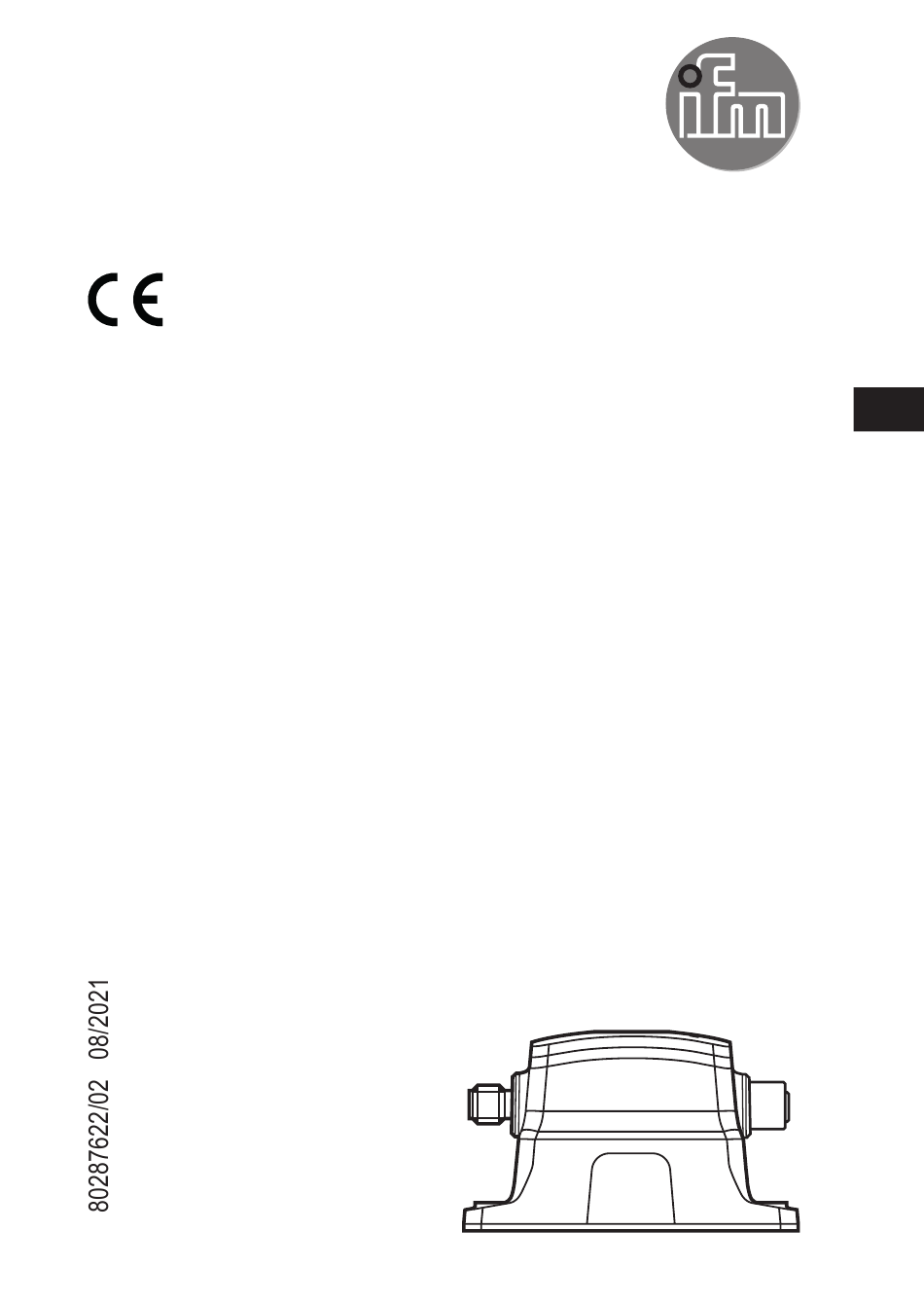

  • Page 1 Manuel d'utilisation Détecteur pour vannes MVQ201...

  • Page 2: Remarques Préliminaires

    1 Remarques préliminaires Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com. 1.1 Symboles utilisés ► Action à faire > Réaction, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage → Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

  • Page 3: Fonctionnement Et Caractéristiques

    • Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation. • L'appareil transmet les données à un ou plusieurs actionneurs. Ils démarrent et exécutent des processus et actions.
  • Page 4 ► Utiliser les deux indications (1) du bas de la came porte-drapeaux comme aide au montage pour un positionnement exact de l'arbre. ► Aligner la came porte-drapeaux. La came est orientable, la surface jaune avec l'inscription "open" indique la position réglée dans la fenêtre.

  • Page 5: Raccordement Électrique

    5 Raccordement électrique ► Mettre l'installation hors tension avant de raccorder l'appareil. MVQ201 OUT SV2 OUT2 OUT SV1 OUT1/IO-Link OUT SV1 : Sortie de commutation électrovanne de l'actionneur 1 OUT SV2 : Sortie de commutation électrovanne de l'actionneur 2 2 : OUT 2...

  • Page 6: Chien De Garde

    5.1.1 Chien de garde Si l'appareil ne reçoit pas de données process valides du maître via IO- Link pendant plus de 1,5 s, les sorties de l'électrovanne de l'actionneur sont commutées en fonction de l'entrée TOR. 5.1.2 Configuration des sorties des électrovannes des actionneurs en mode Le comportement des sorties des électrovannes des actionneurs par rapport au signal d'entrée (IN) peut être modifié...

  • Page 7: Diagramme Fonctionnel

    6 Diagramme fonctionnel 1: Plage de tolérance 2: La plage d‘alerte du joint est dans la plage de tolérance (seulement SSC2 fermé) 3: Position angulaire de la position de la vanne SP = seuil d'enclenchement HYS = hystérésis...

  • Page 8: Eléments De Service Et D'indication

    7 Eléments de service et d'indication LED 5 LED PWR LED 1 LED 3 LED 5 LED 4 1: Fenêtre pour l'indication visuelle de la position (OPEN) 2: Bouton d'apprentissage inductif Fonction Blanc allumé Etat de commutation OUT1 – position ouverte de la vanne PWR vert allumé...
  • Page 9 IO-Link sont disponibles sur www.ifm.com. Avec le matériel et le logiciel appropriés, l'interface IO-Link offre les fonctions (supplémentaires) suivantes : •...

  • Page 10: Paramètres

    9 Paramétrage L'appareil peut être paramétré via le bouton d'apprentissage inductif et via IO-Link. Pour profiter de toute la fonctionnalité de l'appareil, une communication IO-Link est nécessaire. Les paramètres peuvent être réglés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement via l'interface IO-Link.
  • Page 11 Logique du seuil de 0 High active (normalement Config Logic commutation ouvert) 1 Low active (normalement fermé) SSC Config Hyst Hystérésis seuil de 0,1°...5° commutation SSC Tol Tolérance du canal de 0,1°...15,0° commutation 1 Affectation broche 5 Affectation fonctionnelle pour In / OFF / gris broche 5 / gris...

  • Page 12: Paramétrage Manuel

    9.2 Paramétrage manuel 9.2.1 Seuils de commutation L'appareil dispose de trois seuils de commutation (SSCs). Deux de ces seuils peuvent être réglés via le bouton d'apprentissage inductif, le troisième seuil via IO-Link. La tolérance et l'hystérésis peuvent être réglées séparément pour chaque seuil de commutation, pour SSC2 un contrôle des joints d'étanchéité...

  • Page 13: Réglage De L'hystérésis

    10 Réglages Réglage de la tolérance Régler une plage de tolérance entre 0,1° et 15° autour du seuil de commutation appris/ réglé. 1: Point d'apprentissage 2: Largeur de tolérance Réglage de l'hystérésis L'hystérésis se trouve autour de la plage de tolérance, elle peut être réglée entre 0,1°...

  • Page 14: Réglage De La Plage D'avertissement Joint D'étanchéité

    Réglage de la plage d'avertissement joint d'étanchéité Dans la position fermée SSC2, l'appareil dispose d'un contrôle des joints d'étanchéité dans la plage de 0,0°...15°. Des dépôts et de l'usure peuvent être détectés. La plage d'avertissement joint d'étanchéité se trouve dans la plage de tolérance, elle peut être activée et configurée en réglant une valeur (>0).

  • Page 15: Elimination Des Déchets

    Temps réglable : entre 0...30 s (réglage usine : temps minimal d'ouverture/fermeture : 0 s; temps maximal d'ouverture/fermeture : 30 s). Le temps d'ouverture et de fermeture peut également être réglé automatiquement au moyen d'une fenêtre de tolérance relative dans le cas de l'auto-apprentissage. (Tolérance : Discordance en % du temps d'ouverture et de fermeture mesuré...
