Liquisys M CCM223/253
Ensemble de mesure
Endress+Hauser
L' e nsemble de mesure complet comprend :
Variante 1 (chlore libre et dioxyde de chlore)
• le transmetteur Liquisys M CCM223 ou CCM253
• une capteur à membrane CCS140/141 pour Cl
pour Cl
2
• une chambre de passage CCA250 (pas pour le capteur 963)
et en option :
• une électrode pH ou redox
• un capteur de position INS pour la surveillance de débit (pas pour le capteur 963)
• si nécessaire, un câble prolongateur CMK pour la mesure de chlore
• si nécessaire, un câble prolongateur CYK71 pour la mesure de pH/redox
• si nécessaire, un câble prolongateur MK pour le capteur de position INS
• une boîte de jonction VBC
Variante 2 (chlore total)
• le transmetteur Liquisys M CCM223 ou CCM253
• un capteur de chlore total CCS120
• une chambre de passage CCA250 ou une sonde à immersion CYA611
• un câble de mesure CPK9 avec PAL interne
et en option :
• une électrode pH ou redox
• un capteur de position INS pour la surveillance de débit (pas pour la sonde à immersion)
• si nécessaire, un câble prolongateur CPK9 avec PAL interne pour la mesure de chlore
• si nécessaire, un câble prolongateur CYK71 pour la mesure de pH/redox
• si nécessaire, un câble prolongateur MK pour le capteur de position INS
• une boîte de jonction VBC
4
3
2
1

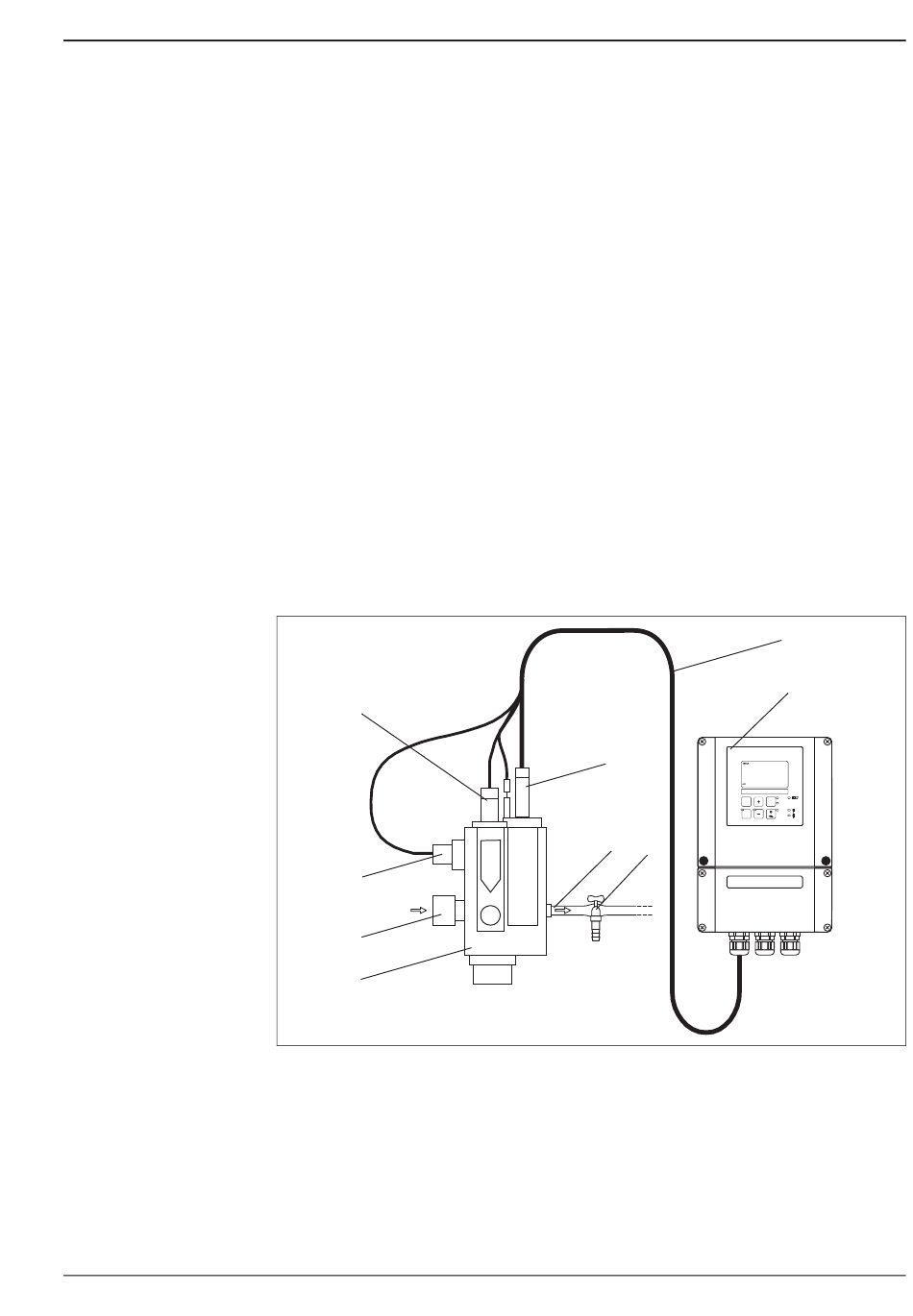

Ensemble de mesure avec chambre de passage (exemple)
1
Chambre de passage CCA250
2
Entrée du produit
3
Capteur de position INS
4
Emplacement de montage pour les électrodes pH/redox
5
Capteur de chlore
ou CCS240/241 pour ClO
2
2
5
CAL
E
6
7
6
Evacuation du produit
7
Robinet de prélèvement
8
Câble de mesure
9
Transmetteur
ou un capteur ouvert 963
8
9
mg/l
0.42
25.0 ¡C
REL1
ALARM
REL2
REL
REL1
REL2
a0001691
3
