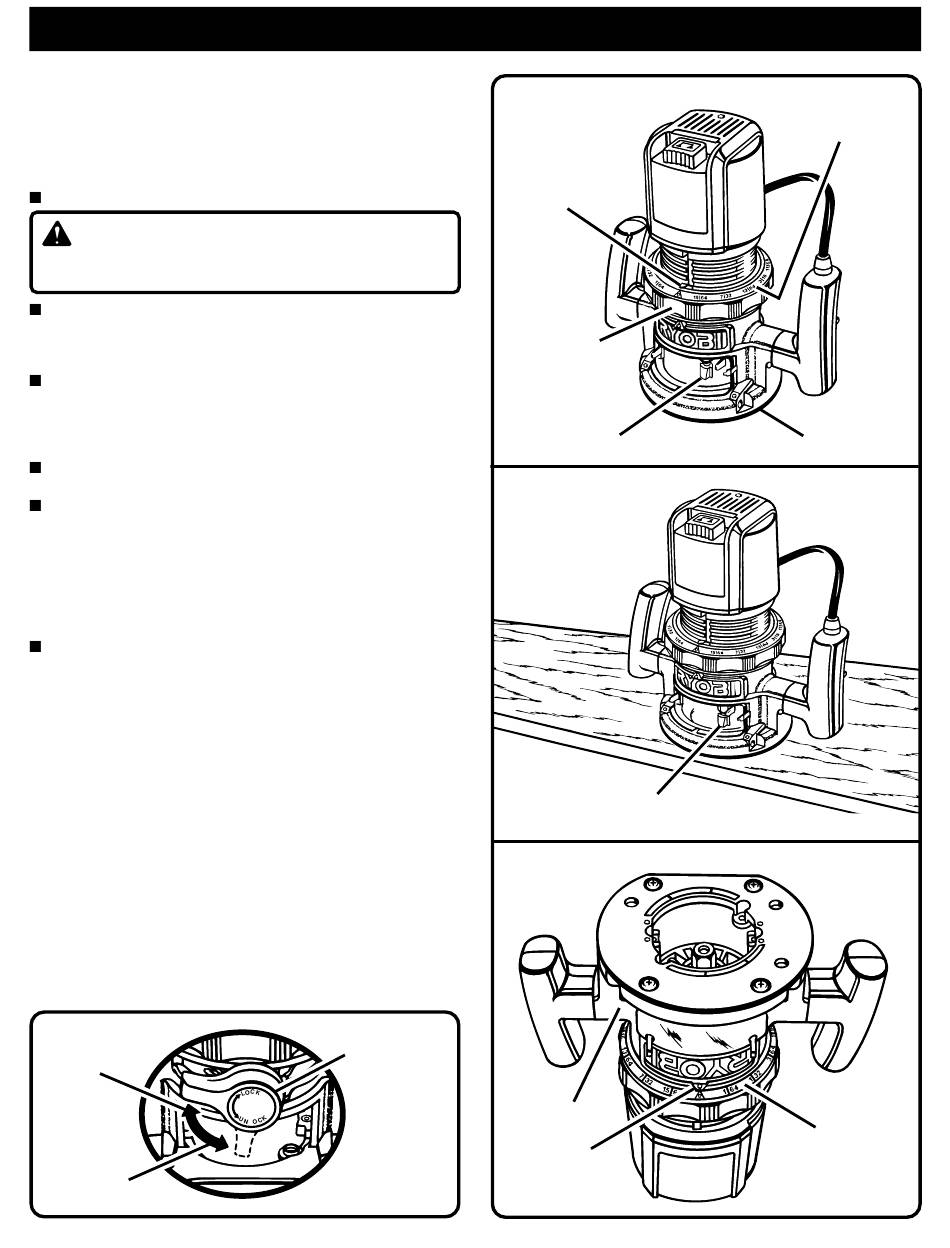

RÉGLAGE DE LA PROFONDEUR DE COUPE
Voir figures 4, 5, 6, et 7.
Nous recommandons que les coupes soient faites à une profondeur
ne dépassant pas 3,2 mm (1/8 po) po et que plusieurs passes soient
exécutées pour atteindre des profondeurs supérieures à 3,2 mm
(1/8 po).
Débranchez votre toupie.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, on s'expose à une mise en
marche accidentelle et à de graves blessures.
Placez votre toupie sur une surface plane, desserrez le levier
de serrage et tournez l'anneau de réglage de profondeur
jusqu'à ce que le fer soit à l'intérieur de la sous-base. Voir
figures 4 et 5.
Tournez l'anneau de réglage de profondeur jusqu'à ce que
l'extrémité du fer touche la surface plane (zéro de la profondeur
de coupe). Voir figure 6. Tournez ensuite l'anneau d'indication
de profondeur jusqu'à ce que le zéro soit aligné avec le repère
indicateur à l'avant du carter du moteur. Voir figure 5.
Positionnez votre toupie de manière à ce que le fer puisse
dépasser de la sous-base de la profondeur de coupe désirée.
Tournez l'anneau de réglage de la profondeur pour obtenir la
profondeur de coupe désirée. La distance de déplacement du
fer peut être lue sur l'anneau de réglage de profondeur.
Chaque marque de l'anneau de réglage de profondeur indique
de desbloqueo, luego (3) suelte el
un changement de
bloqueo del husillo. Ver Figura 2. mm
profondeur de coupe. Un repère indicateur est situé à l'avant
du carter du moteur et un autre sur la base.
Serrez le levier de serrage bloquant l'anneau de réglage de
profondeur par rapport au carter du moteur et à la base.
RÉGLAGE DE PROFONDEUR DE COUPE
LORSQUE LA TOUPIE EST MONTÉE SUR UNE
TABLE
Voir figure 7.
La profondeur de coupe peut être lue des deux côtés de l'anneau
de réglage de profondeur. Il y a un anneau d'indication de
profondeur et un repère indicateur des deux côtés de l'anneau de
réglage de profondeur. L'anneau inférieur sert lorsque la toupie
est montée sur une table. Le repère indicateur de la base est
également utilisé lorsque vous utilisez votre toupie montée sur
une table.
Les anneaux d'indication de profondeur sont identiques. Aussi,
lorsque la toupie est montée à l'envers sur une table, le réglage
de la profondeur de coupe est différente. Réglez la toupie à la
profondeur de coupe zéro, tournez l'anneau d'indication de
profondeur à la profondeur de coupe désirée sur l'échelle, puis
ramenez l'anneau de réglage de profondeur à zéro et serrez
soigneusement le levier de serrage.
VERROUILLER
DÉVERROUILLER
RÉGLAGES
(1/64 po) de la
LEVIER DE
SERRAGE
L
Fig. 4
REPÈRE
INDICATEUR
ANNEAU DE
RÉGLAGE DE
PROFONDEUR
FER À
L'INTÉRIEUR
DE LA SOUS-BASE
FER À LA
PROFONDEUR
DE COUPE ZÉRO
POUR UNE TOUPIE MONTÉE SUR UNE TABLE
BASE
REPÈRE
INDICATEUR
Page 9
ANNEAU
D'INDICATION
DE PROFONDEUR
SOUS-BASE
Fig. 5
Fig. 6
ANNEAU
D'INDICATION
DE PROFONDEUR
Fig. 7
