AVERTISSEMENT:
Votre toupie ne doit jamais être branchée lorsque vous
installez des pièces, faites un réglage, installez ou retirez des
fers, et même quand elle n'est pas utilisée. En débranchant
votre toupie, vous éviterez des démarrages accidentels qui
peuvent causer des blessures graves.
INSTALLATION/ENLÈVEMENT DES FERS
Voir figures 2 et 3.
Débranchez votre toupie.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, on s'expose à une mise en
marche accidentelle et à de graves blessures.
ATTENTION:
Pour éviter d'endommager la broche ou le dispositif de
blocage laissez toujours le moteur s'arrêter complètement
avant d'utiliser le dispositif de blocage.
Un dispositif de blocage de la broche est situé sur le dessus
du capot. Voir figure 2. Pour verrouiller la broche, (1) appuyez
sur le dispositif de blocage, (2) faites-le glisser en position
de blocage, puis (3) relâchez le dispositif de blocage.
Placez votre toupie à l'envers sur une table et faites tourner
l'écrou du mandrin à l'aide de la clé jusqu'à ce que le
mécanisme de verrouillage s'enclenche. Voir figure 3.
NOTE: Le dispositif de blocage de la broche est rappelé par
ressort et s'encliquette en position lorsque le mécanisme de
verrouillage s'enclenche.
AVERTISSEMENT:
Si vous changez de fer immédiatement après l'emploi, ne
touchez pas le fer ou le mandrin avec les doigts. Ce
dernier peut être chaud et vous pourriez vous brûler. Utilisez
toujours la clé fournie.
Enlevez le fer en tournant suffisamment l'écrou du mandrin
dans le sens antihoraire pour permettre au fer de glisser
facilement hors du mandrin. Voir figure 3. Le mandrin est
usiné selon des tolérances précises pour recevoir des fers
à tige de 6,4 mm (1/4 po) de diamètre.
Votre toupie étant toujours à l'envers sur la table, insérez la
queue d'un fer dans le mandrin. La queue du fer doit être
près du fond du mandrin mais sans le toucher.
Serrez bien l'écrou de mandrin en le tournant dans le sens
horaire à l'aide de la clé fournie. Voir figure 3. Remettez le
dispositif de blocage en position de déblocage. Sinon le
mécanisme d'interverrouillage du blocage de la broche
empêchera la mise en marche de la toupie. Pour déverrouiller
la broche, (1) appuyez sur le dispositif de blocage, (2)
faites-le glisser en position de déblocage, puis (3) relâchez
le dispositif de blocage. Voir figure 2.
RÉGLAGES
DISPOSITIF DE BLOCAGE DE LA BROCHE
1
2
BLOCAGE DE
LA BROCHE
AVERTISSEMENT:
N'utilisez pas de fer doté d'une tige trop petite. Les tiges
sous-dimensionnées ne se serrent pas bien et le fer pourrait
être projeté de l'outil et causer des blessures.
AVERTISSEMENT:
Avant de débrancher votre toupie, vérifiez toujours
l'interrupteur pour voir s'il n'est pas en position «verrouillée».
Sinon cela pourrait entraîner un démarrage accidentel de
votre toupie qui pourrait causer des blessures graves.
Page 8
3
DÉBLOCAGE DE
LA BROCHE
FER
CLÉ
POUR SERRER
L'ÉCROU DE MANDRIN
1
3
2

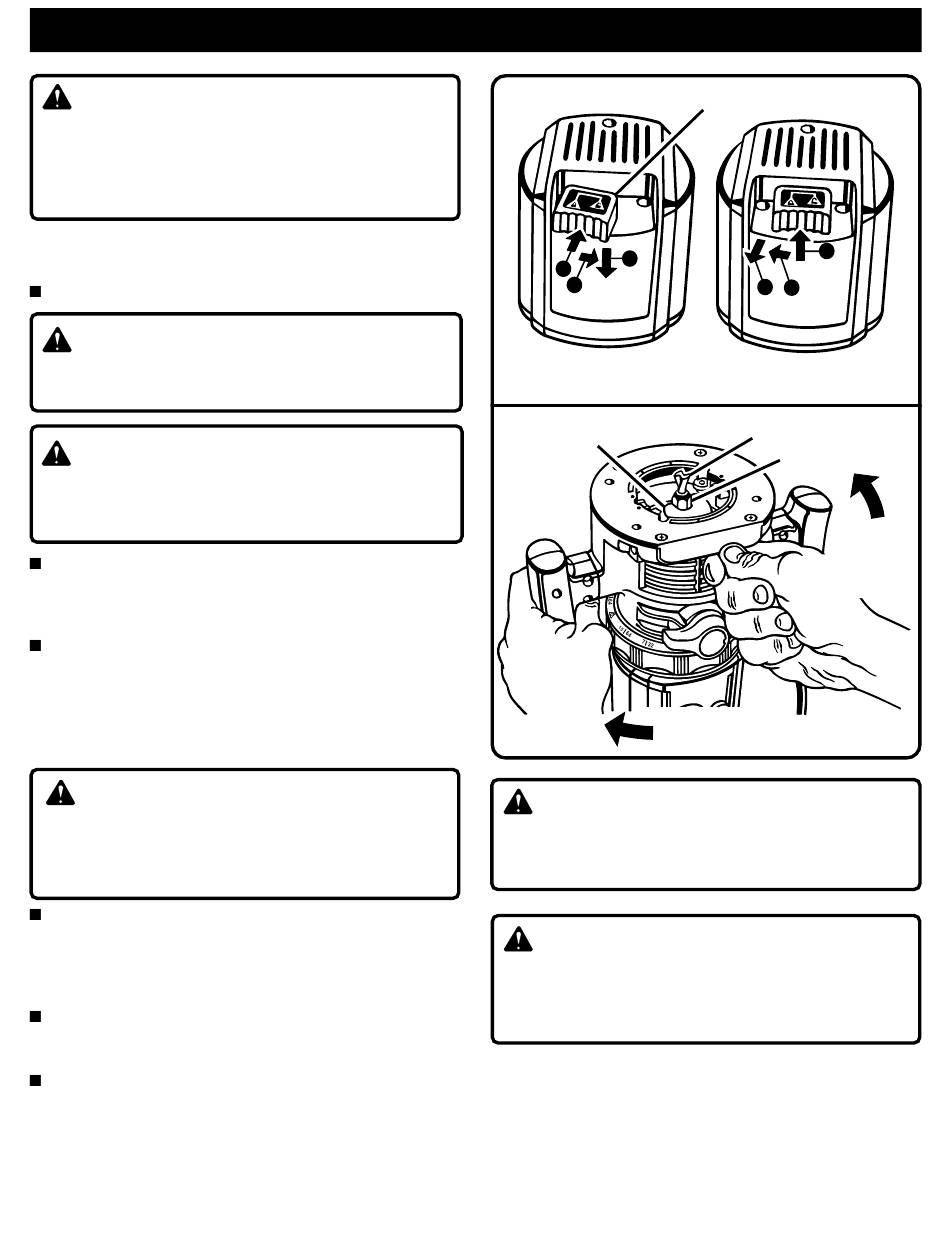

Fig. 2
ÉCROU DE
MANDRIN
POUR
DESSERRER
L'ÉCROU DE
MANDRIN
Fig. 3
