Vector pour afficher des lectures numériques sur plusieurs écrans, déplacez les lectures autour de l'écran, et configurer
des fonctionnalités avancées des lectures, telles que l'affichage "jauge" et "lectures de cadran".
Ces fonctionnalités avancées sont configurés en utilisant l'onglet "Advanced Numeric Readouts...". Voir la section
Fonctionnalités avancées plus loin dans ce document, pour la façon de procéder.

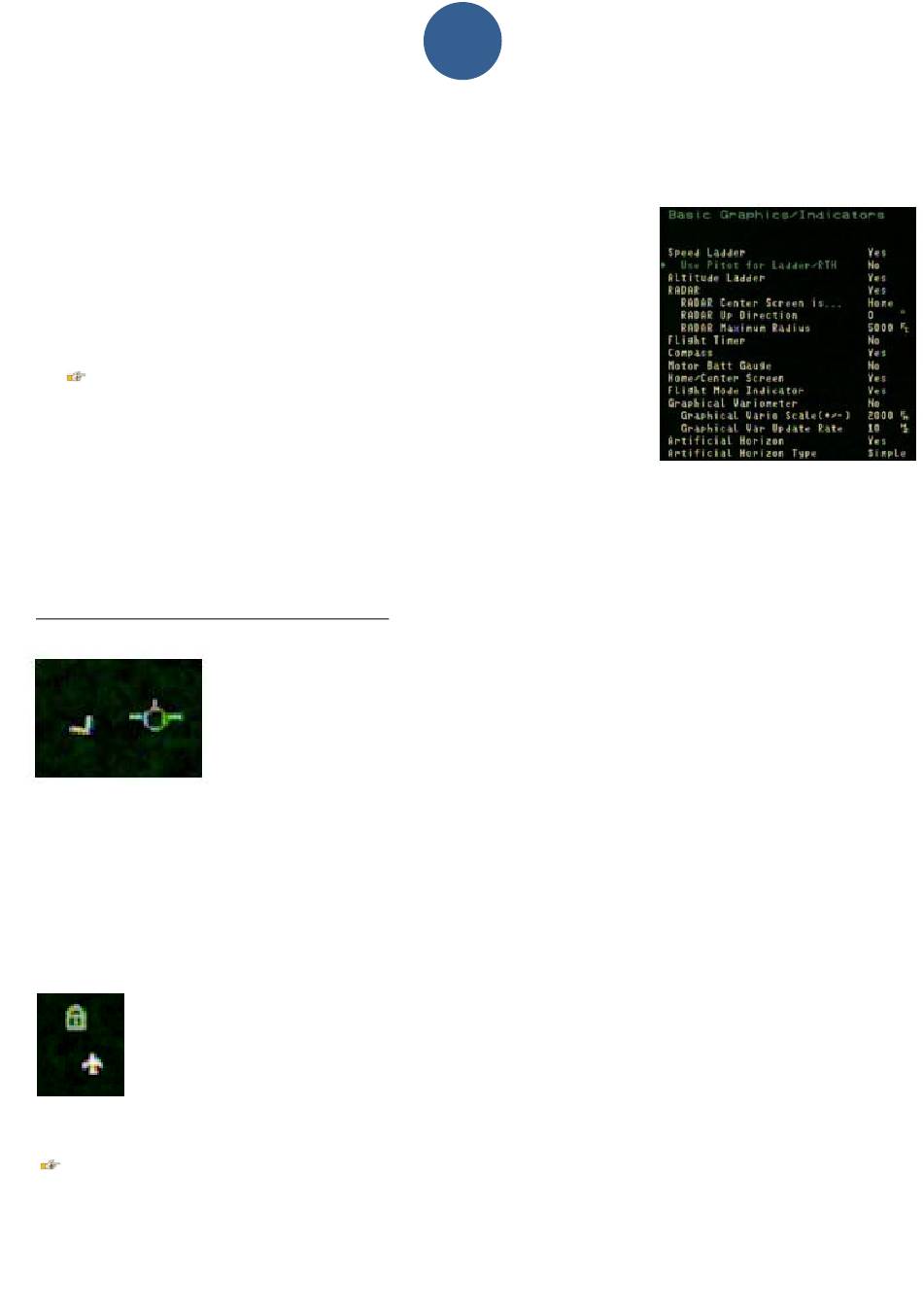

5.14.6 Graphics et voyants lectures
Une variété de graphiques et d'indicateurs affichages sont disponibles avec le
Vector, qui sont configurés sous la rubrique "Graphics and Indicators Setup"dans le
menu "OSD setup". Voici un brève description de ceux-ci:
5.14.6.1 Echelle de vitesse
indique la vitesse de la avion par rapport au sol, sur le côté gauche de l'écran.
Si le capteur de vitesse Pitot optionnel est connecté, vous pouvez afficher sa
vitesse (au lieu de la vitesse au sol) sur l'échelle, en sélectionnant "Use Pitot
Spd for RTH/Ladder".
5.14.6.2 Echelle d'Altitude
affiche l'altitude barométrique actuelle de l'avion, sur le côté droit de l'écran.
5.14.6.3 RADAR
La lecture du RADAR est intuitive et facilite le suivi de l'emplacement de votre modèle par rapport au point de départ, et
la direction de votre modèle se déplaçant par rapport à la direction du pilote.
Il existe deux modes de fonctionnement du radar:
Mode Centré point de départ:
Réglez le "RADAR Center Screen is..." sur "Home" pour ce mode.
Radar Up Direction: Ce paramètre définit la direction UP de la fonctionnalité de RADAR, dans le mode centré départ.
Par exemple, si vous pilotez votre modèle et que votre corps est tourné face à 15 degrés N, vous devez le définir à 15.
Cela se traduit par l'icône de RADAR voler "up" sur l'écran du Vector lorsque vous volez le modèle dans le sens
vous êtes confrontés. Normalement, la piste est perpendiculaire à la direction dans laquelle vous pilotez.
Mode Centré Modèle:
Dans ce mode, une icône d'avion placée au centre de l'écran représente le modèle où il se trouve
actuellement. Une autre icône représente le point de départ (maison) et se trouve sur l'écran par rapport
à la distance modèle/point de départ, et modèle vole par rapport à la direction de cette maison. Pour
rentrer, orienter le vol afin que l'icône du départ (maison) soit directement au-dessus du modèle (avion)
à l'écran (l'avion pointe toujours vers le haut).
Réglez le "RADAR Center Screen is..." sur "Model" pour ce mode.
Dans les deux modes de radar, si vous utilisez le compas magnétique, la boussole est utilisée pour déterminer la
direction du modèle. Dans le cas contraire, évidemment, le GPS est utilisé.
L'indicateur circulaire au centre de l'écran marque le point de départ, dans un "œil d'oiseau"
voir le dessin. L'emplacement et la direction de l'indicateur de "Voyage RADAR" (chevron)
indique où le modèle est par rapport au départ.
Comme votre modèle se déplace par rapport au départ, le chevron se déplace par rapport au
centre de l'écran. En outre, la direction du chevron pointe la direction du modèle se
déplaçant, par rapport au point de départ. Donc, si votre modèle vole vers le point de départ,
le chevron sera dirigée vers le départ peu importe où il est sur l'écran d'affichage.
47
