Utilisation du cable AV pour GoPro pour alimenter la caméra: le fil rouge reliant la GoPro et le Vector permet
d'alimenter la GoPro en vol, depuis le PSU. Si vous préférez utiliser l'accu de la GoPro (recommandé!), déconnecter le fil
rouge du connecteur et coupez le ou isolez le.
Avant d'alimenter la caméra par le PSU, lisez ceci:
1) L'alimentation de la GoPro par le PSU n'est PAS COMPATIBLE avec l'utilisation simultanée de "l'ALERTER" à
cause du fort courant utilisé par celui-ci. Pensez à enlever/déconnecter le fil rouge dans ce cas de figure !
2) Certaines GoPro ou version de firmware ne sont pas compatible avec l'alimentation directe par le PSU.
La sortie vidéo est altérée et non visible ou des blocages pendant l'enregistrement peuvent survenir.
3) Il est recommandé de bien charger l'accu de la GoPro avant le vol, avec l'usage ou non, du fil rouge .
cela réduit la décharge de votre accu principal.
Si vous décidez d'alimenter votre GoPro, paramétrez votre caméra comme pour le vol, et faites un teste
d'enregistrement de la longueur du temps de vol prévu, sans faire tourner les moteurs. ceci afin de s'assurer que la GoPro
fonctionnera correctement.
3.5.3 Harnais Audio et Connexions audio du Vector
Si vous ne voulez pas entendre les alertes vocales ou le
variomètre acoustique, il n'est pas nécessaire d'utiliser le
cablage audio, cette étape peut être sautée.

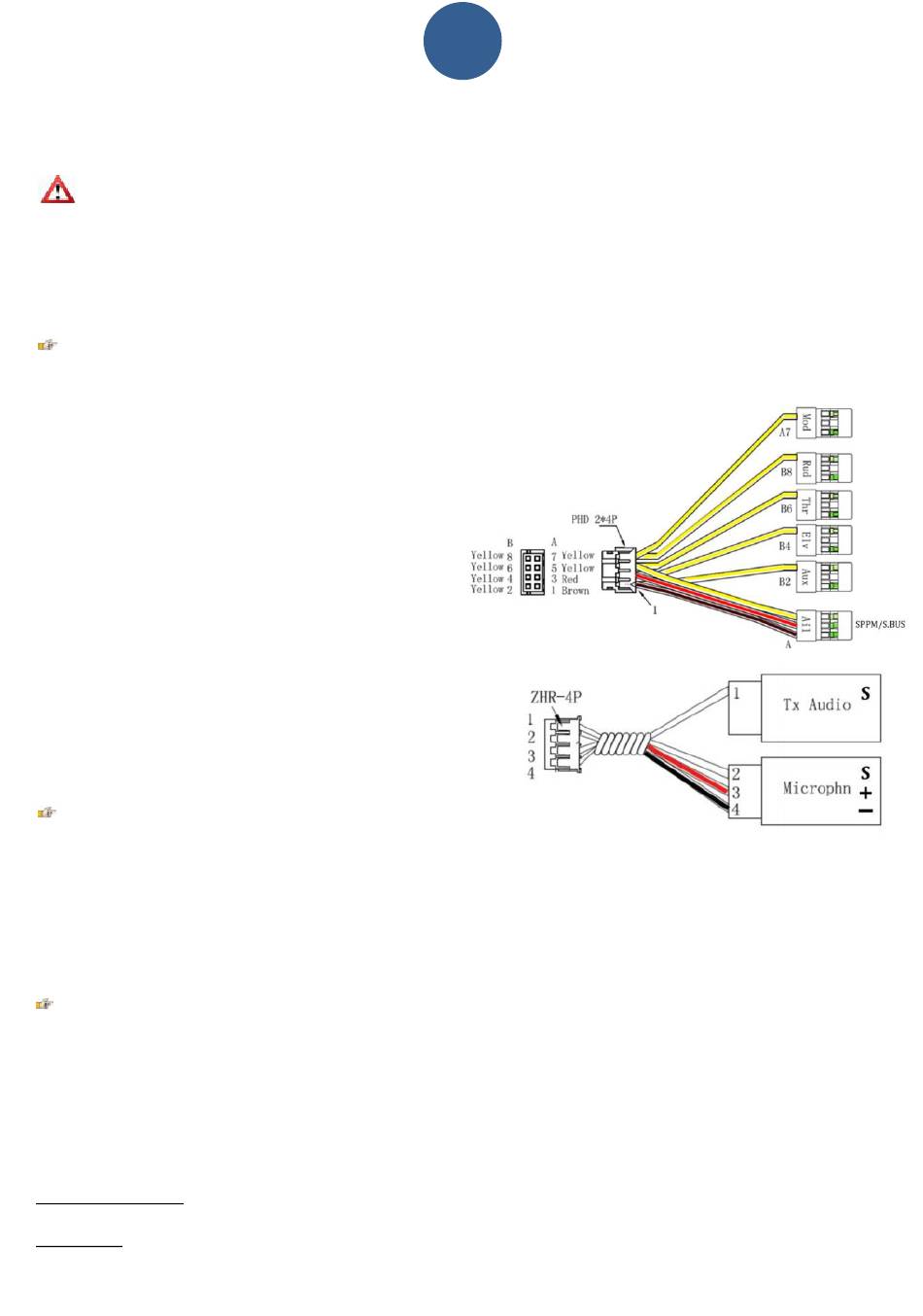

Pour entendre les alertes vocales ou le variomètre
acoustique du
Vector, connecter le harnais audio entre le Vector et
l'entrée audio de votre transmetteur vidéo. Connecteur servo de
l'émetteur dans la prise "Tx Audio" du harnais.
Pour utiliser un microphone externe dans cette configuration,
connecter le microphone à la prise « Microphon" du harnais
audio, en accordant une attention au bon brochage.
Notez que la tension fournie au fil rouge de la prise
"Caméra/Mic" en entrée du Vector prise « D » du harnais, sera
reconduite au fil rouge sur le connecteur « Microphon » du harnais audio.
3.5.4 Harnais Récepteur du Vector
L'harnais pour le récepteur est utilisé pour connecter le Vector aux sorties de votre récepteur. Voici son brochage :
N'alimentez pas votre récepteur avec une tension supérieure à 16V.
Le Vector n'alimente pas votre récepteur ou vos servos. Vous aurez besoin pour les alimenter, d'un BEC intégré à un
contrôleur/ESC, ou d'une batterie séparée, comme vous le feriez dans un modèle classique.
Quelle que soit la tension fournie à votre récepteur, elle sera transmise à vos servos par l'intermédiaire du Vector.
N'importe quel courant délivré par le BEC d'un seul(!) contrôleur (les autres devant être opto ou isolés avec le fil rouge
coupé) sera acheminé par l'intermédiaire du Vector, à votre récepteur et aux servos.
Vous pouvez également utiliser la sortie 5v blanche «B» du harnais d'alimentation (si non utilisé pour alimenter une
camera ou TX-vidéo en 5 volts) pour alimenter votre récepteur multirotors. S'il vous plaît voir la section 3.5.6, «Mise sous
tension de votre récepteur sur Multirotors» pour des informations supplémentaires.
Trois types d'entrées de récepteur sont pris en charge par le Vector:
Traditionnel (parallèle): chacunes des prises du câblage concerné doivent être connectées au port de sortie approprié
15
