3.5.2 Alimenter votre émetteur-TX vidéo
La mise sous tension de votre équipement vidéo est généralement très facile avec le Vector.
Voici la configuration typiques de câblage, en fonction du nombre de batteries et la tension désirées pour l'émetteur et
la caméra.
Connexions Vidéo
Un accu, caméra et émetteur en 12v
Un accu, caméra 5v, émetteur 12v
Un accu, caméra 12v, émetteur 5v
Un accu, caméra et émetteur en 5v
Accu séparé pour la vidéo
Assurez-vous que vous ne faites pas une erreur dans la répartition du câblage en alimentant en 12V et 5V votre
caméra et votre émetteur! Cela détruirait probablement l'un des deux.
Rappelez-vous que si vous utilisez un pack de 3s ou inférieur, les sorties d'alimentation 12V fourniront une tension qui
sera inférieur de 0.5V à la tension du pack utilisé. Si votre transmetteur vidéo réduit sa puissance de sortie avec des
tensions inférieures à 12V, et que vous avez besoin d'une portée maximale, vous devrez insérer un "boost" ou un
régulateur "SEPIC" entre la sortie d'alimentation "A" et l'alimentation « E » de l'émetteur, ou utiliser une batterie
séparée pour la vidéo.
Ne jamais dépasser la limite de 1A pour les sorties 5V et 12V.
en cas de dépassement, ce qui pourrait provoquer la coupure du 5v du Vector pendant le vol, ainsi que l'arrêt de
l'équipement vidéo! N' utilisez jamais ces sorties pour alimenter autre chose que votre équipement vidéo!
Normalement, seul un émetteur vidéo de puissance extrêmement élevés pourrait dépasser 1A, donc vérifiez le manuel
de votre équipement vidéo.

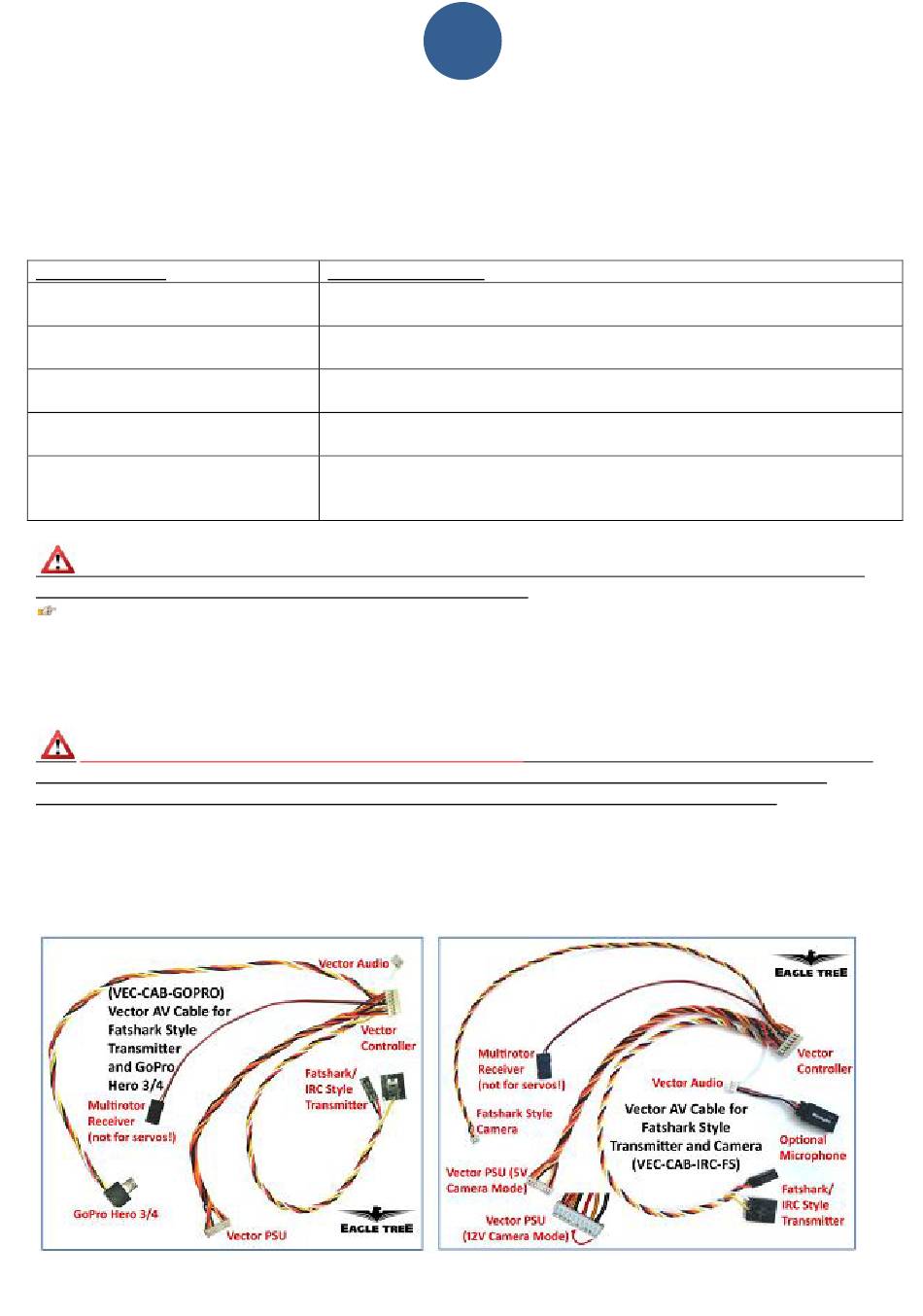

3.5.2.1 Connexion des cables AV pour GoPro et Fatshark
Eagle-Tree propose des cables "plug and play" pour des liaisons directe avec l'émetteur FatShark, les lunettes FatShark
et les caméras GoPro-3 et 4:
14
Méthode de cablage :
Connecter les 2 sorties rouges «A» du PSU, aux entrées rouges, caméra et
émetteur/TX «D» et «E» du Vector
Connecter la sortie blanche «B» du PSU à l'entrée rouge caméra «D» et une
sortie rouge «A» à l'entrée rouge émetteur/TX «E» du Vector
Connecter la sortie blanche «B» du PSU à l'entrée rouge « E » du Vector, et une
sortie rouge «A» à l'entrée rouge «D» pour la caméra.
Equipez vous d'un cable JST en «Y» pour connecter la sortie blanche «B» du
PSU sur les 2 entrées rouges «D» et «E» (caméra et émetteur) du Vector.
Connecter l'accu séparé avec un voltage suffisant aux prises «D» pour la caméra
et «E» pour l'émetteur, en entrées du Vector. Veillez au bon voltage des 2
éléments en utilisant éventuellement un cable «Y» ou un «BEC» adapté.
La sortie de courant pourrait arrêter le régulateur
