Paramètres et messages du TD 200
D.1 Bloc de paramètres du TD 200
Comment les messages sont affichés
Les messages affichés par le TD 200 sont stockés dans la CPU. Ils contiennent du texte
ASCII, des valeurs intégrées ainsi que des informations relatives au format. La CPU valide
les messages en utilisant un tableau de bits de validation de messages. Un bit de message
en mémoire V doit être alloué pour chaque message configuré. Lorsque le programme de la
CPU demande l'affichage d'un message, il met à 1 le bit de validation de message corres-
pondant. Le TD 200 interroge en permanence les bits de validation de message et si l'un
des bits est à 1, il lit le message correspondant dans la CPU et l'affiche à l'écran.
Comment le TD 200 utilise le bloc de paramètres
Un bloc de paramètres TD 200 contient l'information de configuration du TD 200 et doit être
créé dans la zone de mémoire de données (mémoire V) de la CPU S7-200 afin d'établir une
interface entre la CPU et le TD 200. Le TD 200 interroge la CPU à la recherche soit d'un
identificateur de bloc de paramètres (caractères ASCII "TD"), soit d'un décalage par rapport
au bloc de paramètres.
Si le TD 200 ne trouve pas l'identificateur de bloc de paramètres ("TD") dans VW0, il utili-
sera la valeur stockée dans VW0 en tant que décalage par rapport au bloc de paramètres
du TD 200 (voir exemple du paragraphe 2.1). Lorsque l'identificateur du bloc de paramètres
est trouvé, les 8, 10 ou 12 octets suivants fournissent des informations de configuration au
TD 200.
Un menu de configuration vous permet de modifier l'adresse en mémoire V du bloc de para-
mètres (voir paragraphe 3.8). Vous avez ainsi la possibilité de connecter deux TD 200 à une

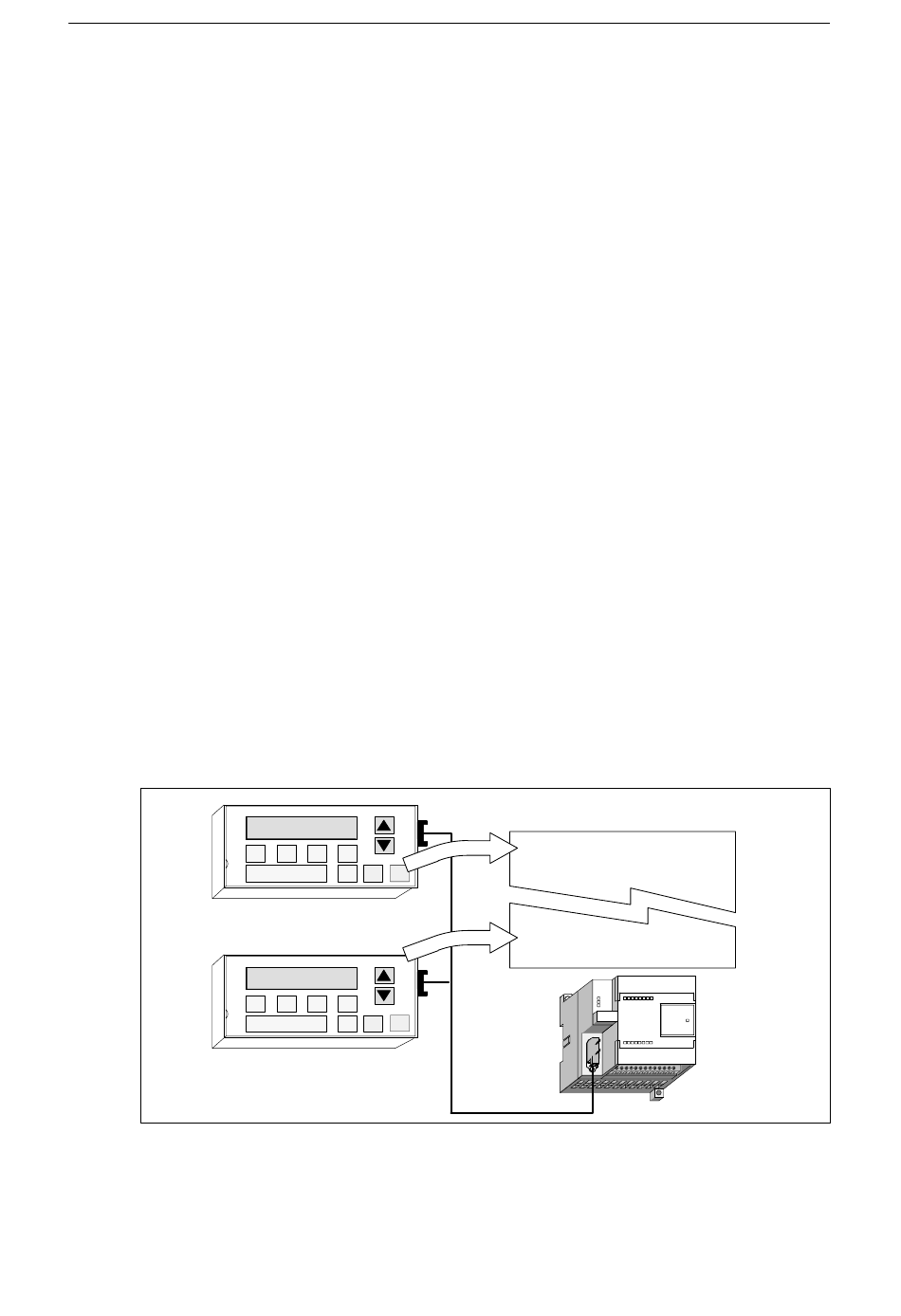

même CPU, chaque TD 200 affichant des messages différents. La figure D-1 représente
deux TD 200 connectés à une même CPU. Les blocs de paramètres des deux TD 200 sont
stockés à deux adresses différentes en mémoire V.
Premier TD 200
Bloc de paramètres à
l'adresse VW0
Second TD 200
Bloc de paramètres à
l'adresse VW40
Figure D-1 Affichage de différents messages sur deux TD 200
D-2
SIEMENS TD 200
SIEMENS
TD 200
Mémoire V
VW0 Bloc de paramètres
du premier TD 200
VW40 Bloc de paramètres
du second TD 200
