DE
8
3

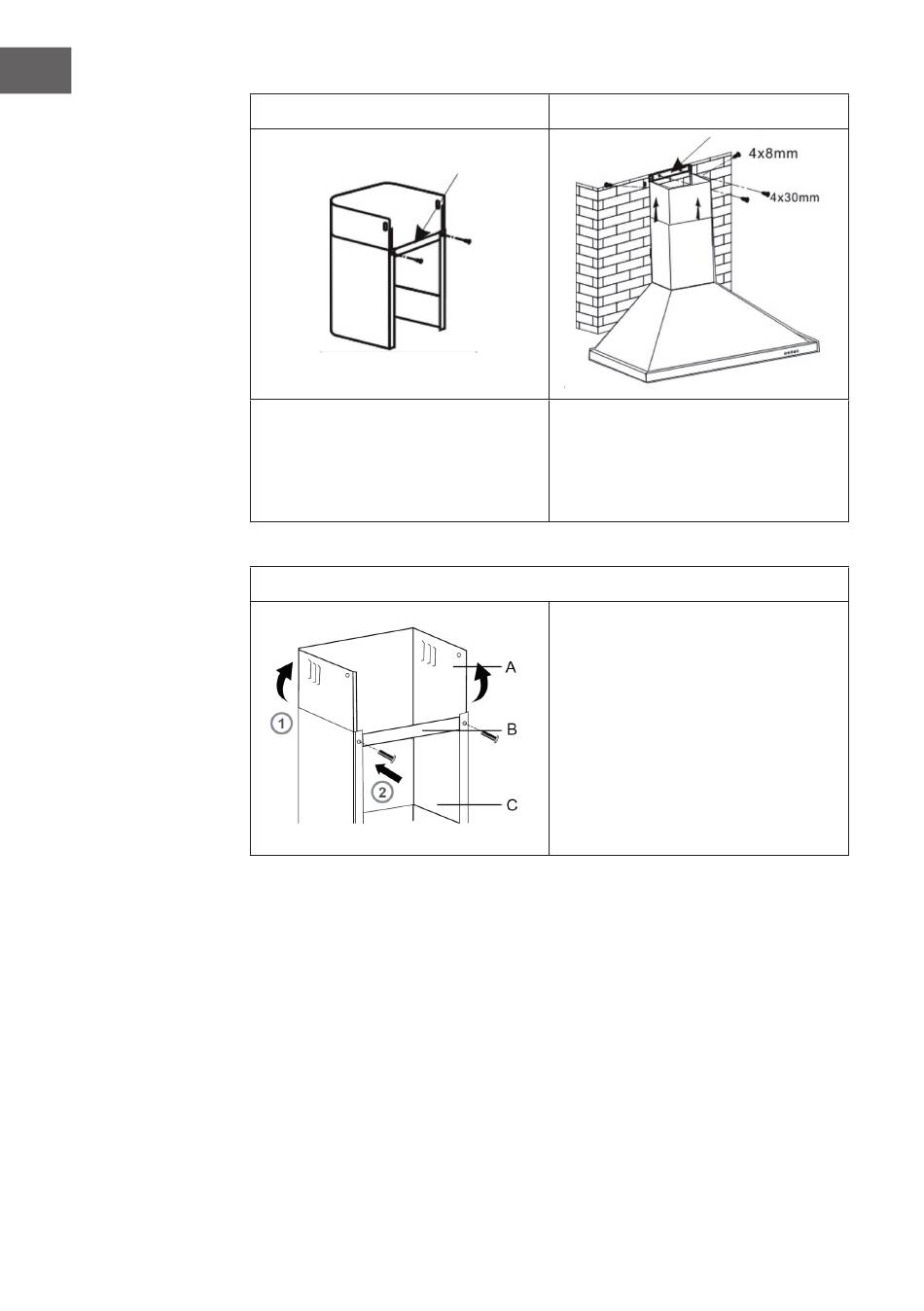

Ziehen Sie den oberen Kamin bis zur
benötigten Höhe heraus. Sobald er
die richtige Höhe hat, fixieren Sie ihn
mit zwei 4x8 mm Schrauben an der
Fixierplatte (siehe Pfeil).
Installation mit Umluft
Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die
Installation entspricht der Installation mit Außenentlüftung.
4
Bohren Sie 2 x 8 mm Löcher, zur
Befestigung der zweiten Fixierplatte
(siehe Pfeil). Fixieren Sie die Platte mit 2
der mitgelieferten Schrauben.
5
Verwenden Sie zwei 4x8 mm
Schrauben, um den oberen und den
unteren Kamin zu befestigen. Ziehen
Sie die Schrauben nicht zu stark an und
versichern Sie sich, dass sich der Obere
Kamin nach dem Fest- schrauben noch
teleskopartig nachjustieren lässt.
(A) Oberer Kamin
(B) Untere Kaminbefestigung
(C) Unterer Kamin
