FR
50
3

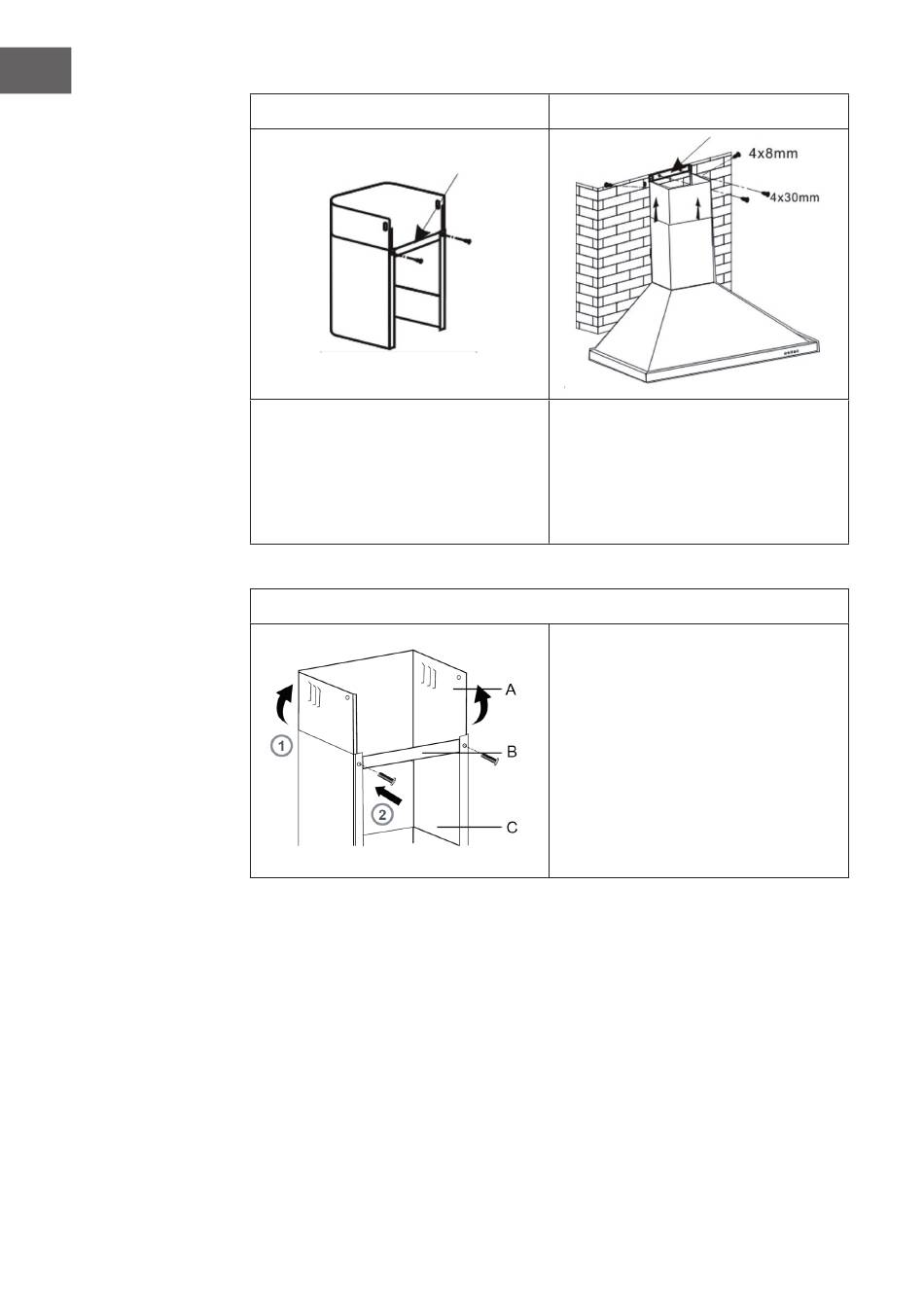

Tirer sur la partie supérieure de la
cheminée jusqu'à atteindre la hauteur
nécessaire. Une fois que la cheminée a
la hauteur exacte, la fixer à la barre de
fixation (cf. flèche) avec deux vis de
4 x 8 mm.
Installation en recirculation d'air
Si vous n'avez pas d'évacuation externe, vous n'avez pas besoin d'un tuyau
d'extraction. Le reste de l'installation correspond à l'installation avec extraction.
Installation de filtres à charbon actif.
4
Percer deux trous de 2 x 8 mm pour fixer
la deuxième barre de fixation (cf. flèche).
Fixer la barre avec 2 des vis fournies.
5
Utiliser deux vis de 4 x 8 mm pour fixer
les parties supérieure et inférieure de
la cheminée. Ne pas serrer les vis trop
fortement et s'assurer que la partie
supérieure de la cheminée est encore
ajustable de manière télescopique après
le vissage.
(A) Cheminée supérieure
(B) Barre de fixation de la cheminée
(C) Cheminée inférieure
