Anschlussplan / Wiring Diagram - GEZE SecuLogic GCER 100 Manuel

GEZE SecuLogic GCER 100

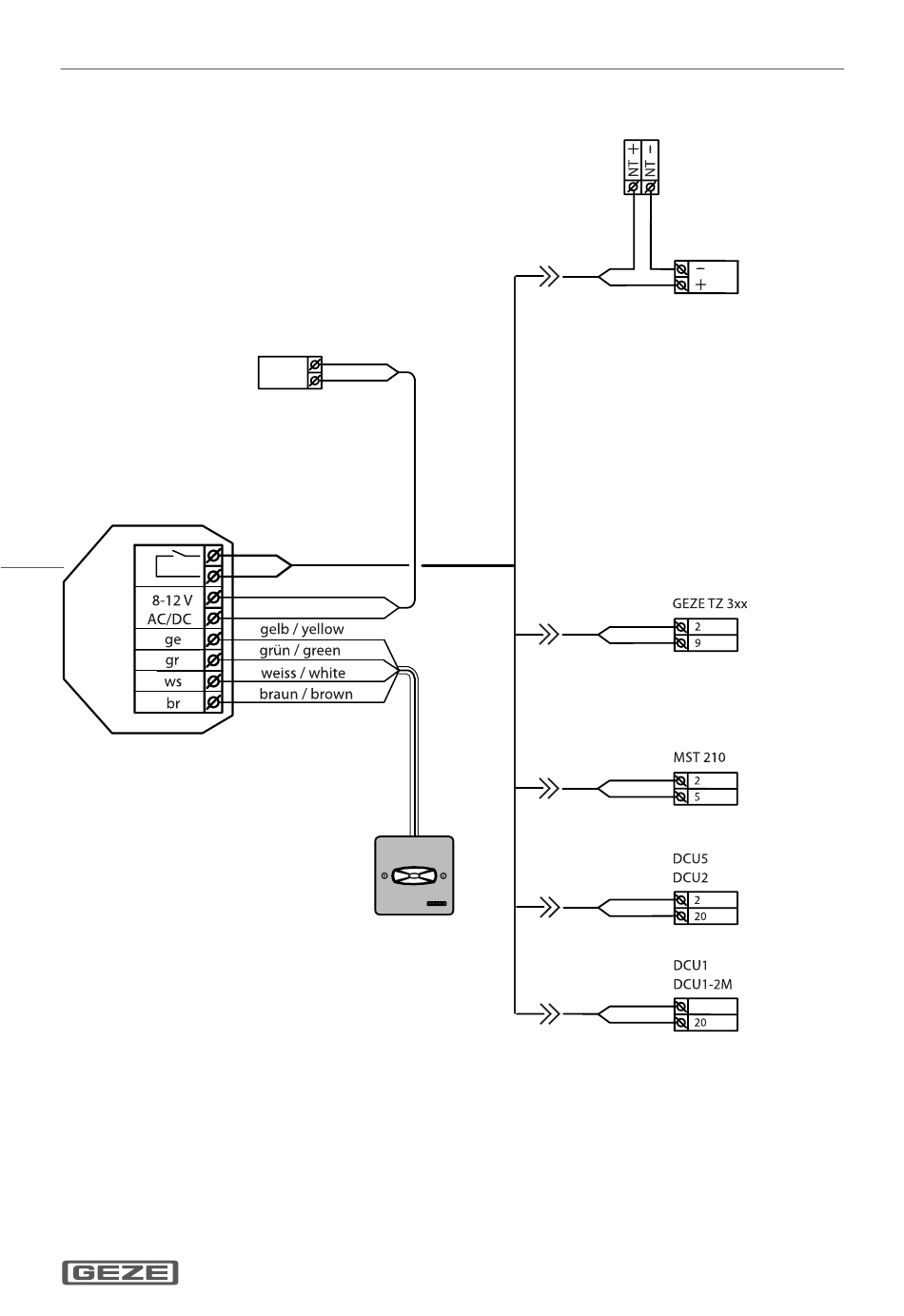

II. Anschlussplan / Wiring diagram
NT 12 V
AC/DC
Controller
GCER 100
ge gelb / yellow
gr grün / green
ws weiss / white
br braun / brown
DE | Ausführliche Standard-Kabelpläne im Downloadbereich unter:
GB | Detailed standard cable plans can be downloaded from:
FR | Plans de câblage standard détaillés dans la section Téléchargement sur :
ES | Podrá descargar los esquemas de cableado estándar detallados en el área de descarga en:
IT | Per gli schemi di cablaggio standard dettagliati vedi area download su:
PL | Szczegółowe standardowe schematy okablowania można pobrać ze strony:
http://www.geze.de
GCER 100
Elektrischer Türöffner / electric strike
Haltemagnet / holding magnet
IQ lock EM
3
orange
X6
KB
KB
23
