A. Schémas des composants du conduit d'évacuation (suite)
356 mm
14 po
Remarque : Des faisceaux de câbles sont requis pour alimenter le PVLP-SLP branché à l'appareil et doivent être commandés
indépendamment du PVLP-SLP. Veuillez contacter votre concessionnaire pour le commander.
Remarque : Un écran thermique PVLP-HS est disponible et vendu séparément. Utilisez le PVLP-SLP si l'installation se trouve
dans une zone achalandée.
Remarque : Le PVI-SLP-B nécessite que l'une des options suivantes soit installée sur cet appareil.
Option A : IFT-RC400 et/ou IFT-WFM, IFT-ACM et une application IntelliFire qui peut être téléchargée via la boutique
d'applications.
OU
Option B : IFT-RC150, IFT-ACM, IFT-WFM et une application IntelliFire qui peut être téléchargée via la boutique d'applications. Ces
accessoires sont achetés indépendamment du PVLP-SLP. Veuillez communiquer avec votre concessionnaire pour le commander.
PVLP-BEK
Ensemble
de briques

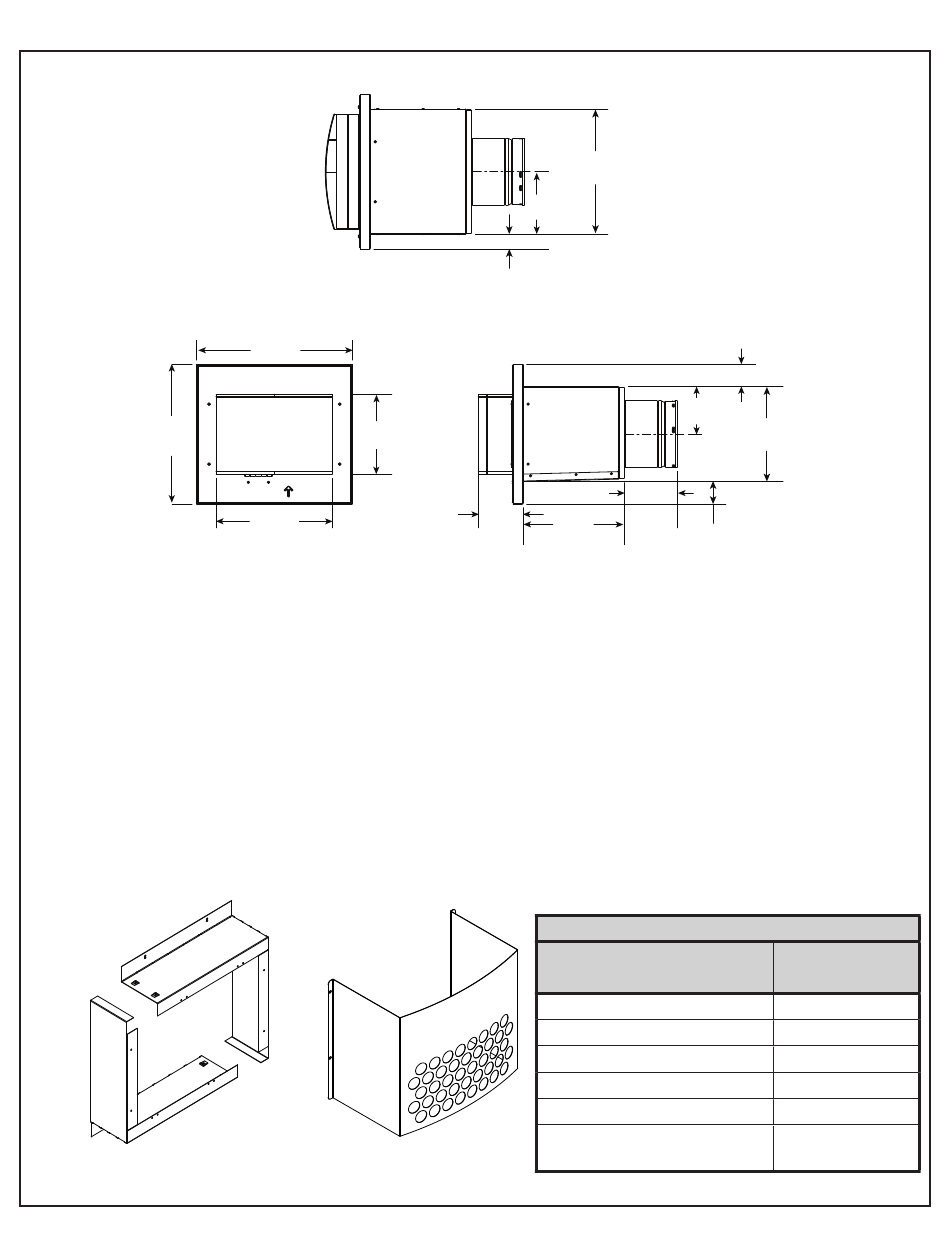

Figure 12.8 Composants du conduit d'évacuation PVLP-SLP
62
Heatilator • NNXT33-IFT, NNXT33L-IFT, NNXT36-IFT, NNXT36L-IFT Manuel du propriétaire • 2628-980CFR • 11/20
Vue du dessus
Vue frontale
394 mm
15-1/2 po
203 mm
8 po
CHAUD
292 mm
4-3/8 IN.
11-1/2 po
112 mm
Évent mécanisé Profil bas
PVLP-HS
Écran thermique
159 mm
6-1/4 po
38 mm
1-1/2 po
Vue latérale
254 mm
10 PO
PVLP-SLP
Faisceau de câbles en option
DESCRIPTION
10 FT PV Faisceau de câbles
20 FT PV Faisceau de câbles
40 FT PV Faisceau de câbles
60 FT PV Faisceau de câbles
80 FT PV Faisceau de câbles
100 FT PV Faisceau de
câbles
57 mm
2-1/4 PO
121 mm
4-3/4 PO
241 mm
9-1/2 PO
135 mm
5 1/4 PO
57 mm
2-1/4 PO
NUMÉRO DE
PVI-WH10
PVI-WH20
PVI-WH40
PVI-WH60
PVI-WH80
PVI-WH100
PIÈCE
