Retirez le réfractaire latéral :
-
Soulevez gentiment le devant du réfractaire supérieur.
-
Soulevez légèrement la pièce latérale et retirez-la.
Soulevez le haut du
réfractaire et teenz en place.

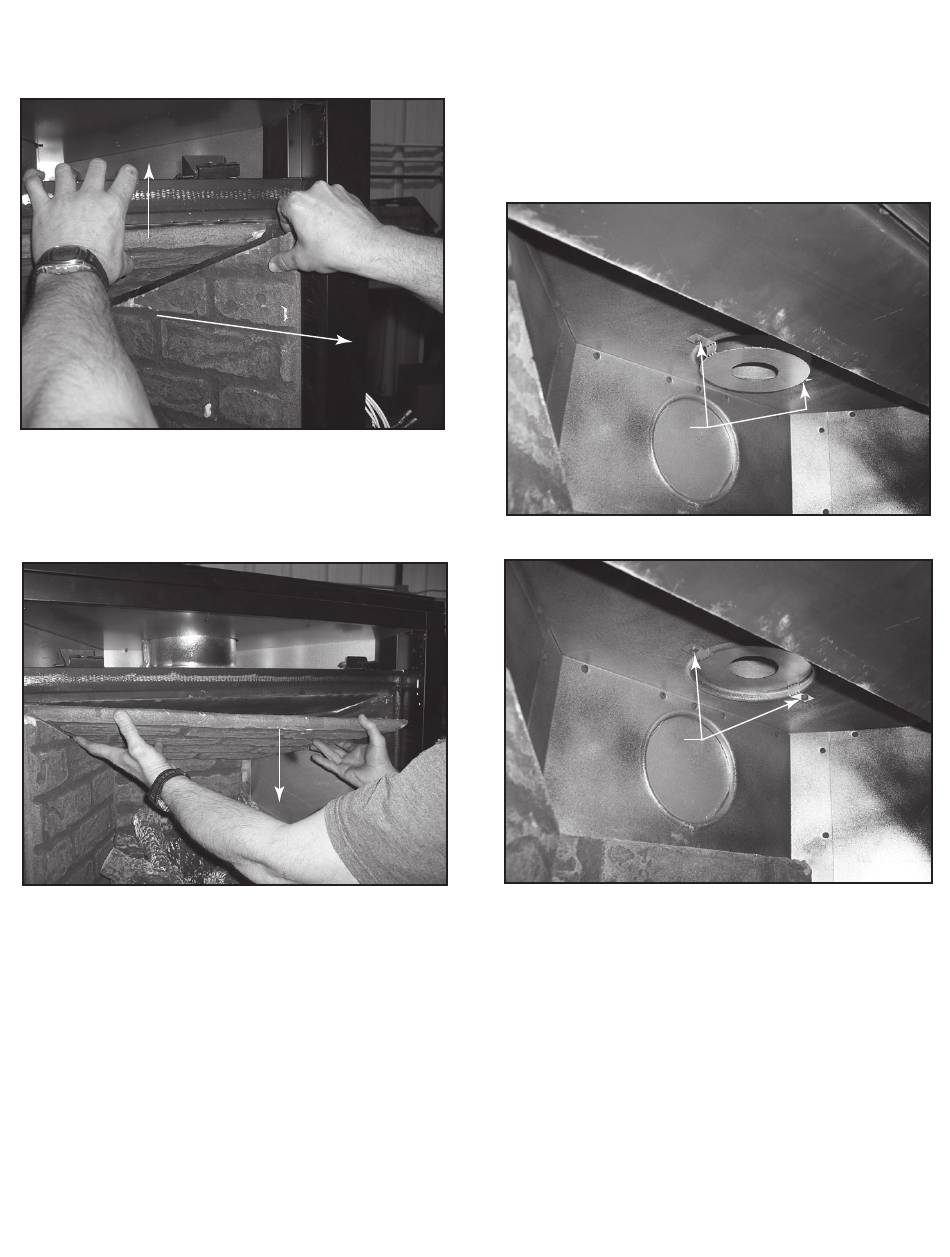

Figure 4.18 Retrait du réfractaire latéral
•
Retirez le réfractaire supérieur :
-
Abaissez vers le côté retiré à l'étape précédente.
-
Tordez gentiment.
Abaissez et tordez. Retirez.
Figure 4.19 Retrait du réfractaire supérieur
24
Heatilator • NNXT33-IFT, NNXT33L-IFT, NNXT36-IFT, NNXT36L-IFT Manuel du propriétaire • 2628-980CFR • 11/20
Tirez le réfractaire latéral
vers l'avant et vers l'extérieur
•
Retirez les deux vis du dessus de la chambre de combustion.
•
En utilisant ces vis et les mêmes trous, installez le déflecteur
du conduit d'évacuation supérieur.
-
Le déflecteur du conduit sera pivoté pour s'installer en-dessous
du niveau de la chambre de combustion pour des courses
verticales d'évacuation de 12 à 30 pi. Voir la figure 4.20.
-
Le déflecteur du conduit sera pivoté pour s'installer dedans
le conduit pour des courses verticales d'évacuation de 31
à 60 pi. Voir la figure 4.21.
Installez le déflecteur
du conduit, réinsérez
les vis.
Figure 4.20 12 à 30 pieds de course verticale
Installez le
déflecteur
du conduit,
réinsérez
les vis.
Figure 4.21 12 à 30 pieds de course verticale
•
Réinstallez le réfractaire :
-
Remettez en place le réfractaire supérieur.
-
Soulevez le réfractaire supérieur et glissez le réfractaire
latéral en position.
-
Remettez en place l'attache inférieure.
