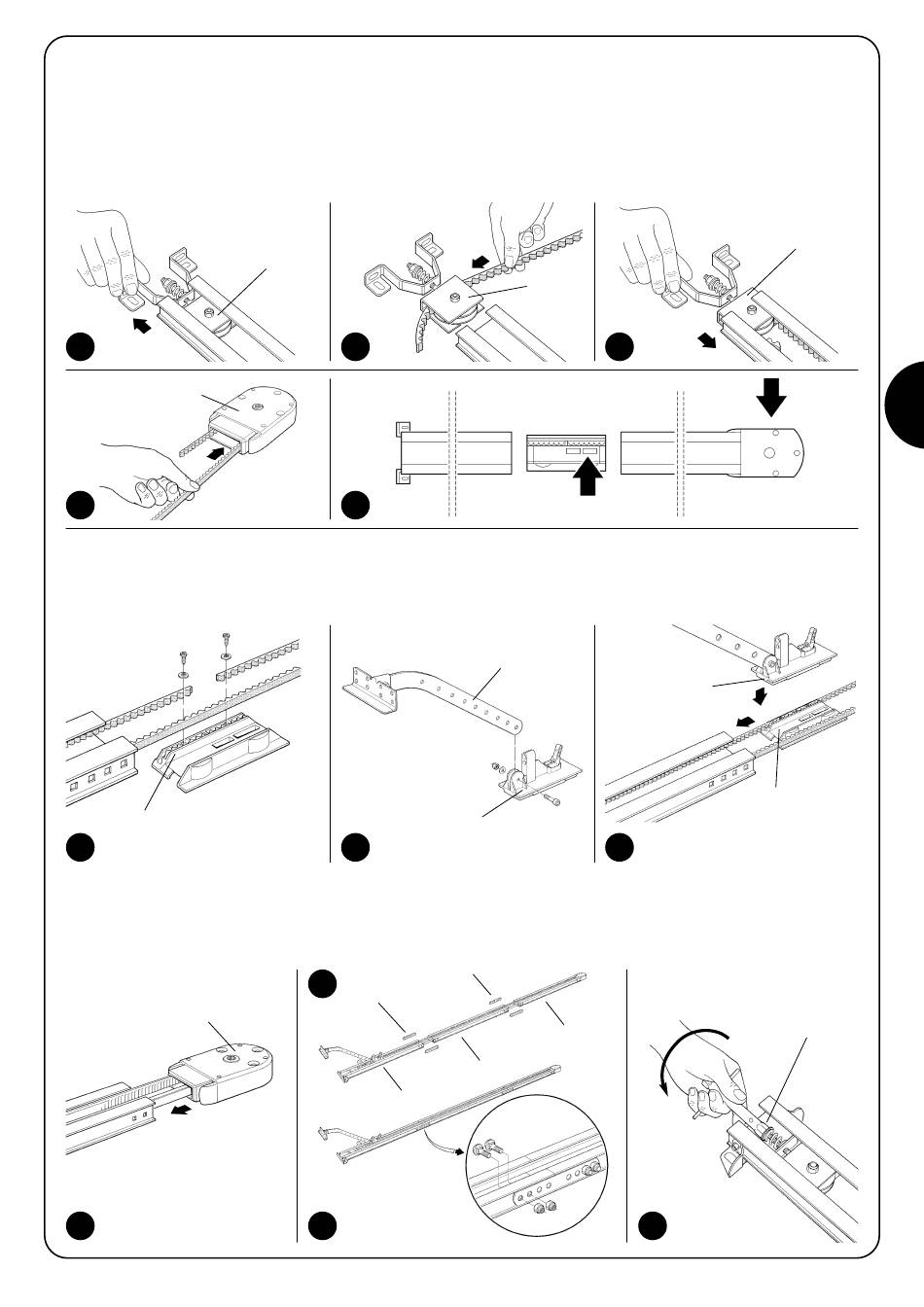

3.2.1) Zusammenbau der mit SPIN10KCE gelieferten Führung
Die mit SPIN10KCE gelieferte Führung muss wie folgt zusammengebaut werden:
1. Die drei Teile, aus denen die Führung besteht, so anordnen, dass sie miteinander vereint werden können.
2. Den Riemenspanner (A) wie in Abb. 8A gezeigt herausnehmen, ein Ende des Riemens wie auf Abb. 8B durchführen und den Riemen-
spanner (A) wie auf Abb. 8C wieder einbauen.
3. Dasselbe Ende durch den Kopf (B) schieben – siehe Abbildung 9. Die Riemenstellung beachten: die Zahnung muss nach innen gerich-
tet sein, der Riemen muss gerade sein; er darf nicht verwickelt sein.
4. Den unteren Wagen wie in Abbildung 10 ausrichten.
8A
B
9
5. Beide Riemenenden in den geformten Schlitzen des unteren Wagens (C) anbringen, so dass diese ganz belegt sind, und die Enden mit
den 2 Schrauben V4.2x9.5 und den 2 Unterlegscheiben R05 befestigen – siehe Abbildung 11.
6. Den Toranschlussbügel (D) mit der Schraube V6x18 und der Mutter M6 am oberen Wagen (E) befestigen – siehe Abbildung 12.
7. Den oberen Wagen (E) am unteren (C) einhängen und den ganzen Wagen in die Führung bringen – siehe Abbildung 13.
C
11
8. Das Kopfteil der Führung (B) gemäß Abbildung 14 zusammenbauen. Hierzu ist eine gewisse Kraft erforderlich; ggf. einen Gummihammer
benutzen.
9. Die drei Teile (F) mit Hilfe der Verbindungsbügel (G) miteinander vereinen – siehe die Abb. 15 und 16.
10. Den Riemen mit der Mutter M8 (H) spannen – siehe Abb. 17 – bis er genügend gespannt ist.
