4.4 Anslutning fjärrkontroll På/Av
Den rekommenderade användningen av fjärrkontrollens På- och
Av-slagning är
a) En omkopplare kopplad mellan L-H-stiften (På-nivå impedans
mellan L-H-stiften: <500 kΩ)
b) En omkopplare kopplad mellan (ingång/start) batteriets plus och H-
stift (På-nivå: >3V)
c) En omkopplare mellan L-stiftet och (ingång/start) jord (På-nivå: <5
V)
d) Isolerad på/av fjärrkabel, t.ex. kontrollerad av en (mini) BMS
OBS: Spänningstolerans L & H-stift: +/- 70 V
DC

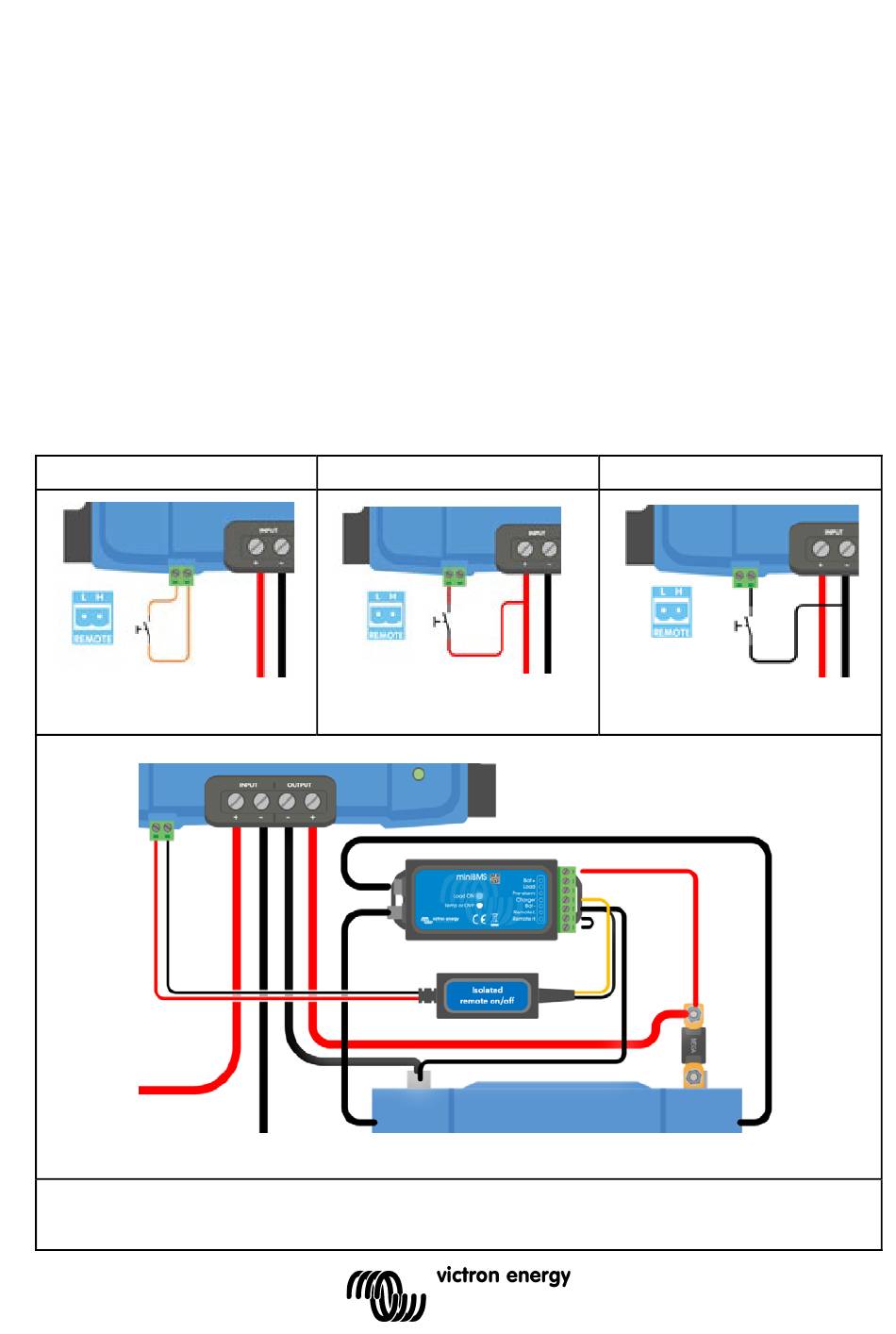

a) L-H-stiftkablar b) H-stiftkablar c) L-stiftkablar
d) Isolerad på/av fjärrkabel
Figur 3: Anslutningar på fjärrkontrollens På/Av
