Victron energy Orion-Tr Smart 24/12-30A Manuel page 30

4.5 Motordetectie-uitschakelmechanisme
In oplaadmodus bepaalt de "motor op detectiereeks" of voorwaarden
nageleefd worden om opladen in te schakelen, zie hoofdstuk 5. Het
"overschrijven van motordetectie" dwingt de oplader om onafhankelijk
opladen van de motor op detectie toe te staan. Overschrijven
motordetectie wordt geactiveerd door >7 V toe te passen op de op
afstand L-pin. Dit staat externe regeling (bv. ontstekingsschakelaar,
CAN bus-motor op detector) toe om opladen in te schakelen.
Deze functie overschrijft de op afstand-functie niet. Bijgevolg moet de
op afstand-verbinding a), b) of d) geconfigureerd worden in combinatie
met overschrijven motordetectie. Zie voorbeelden in afbeelding 4.
Schakel opladen met een ontstekingsschakelaar en op afstand-optie a)
Schakel opladen met een ontstekingsschakelaar en op afstand-optie d)

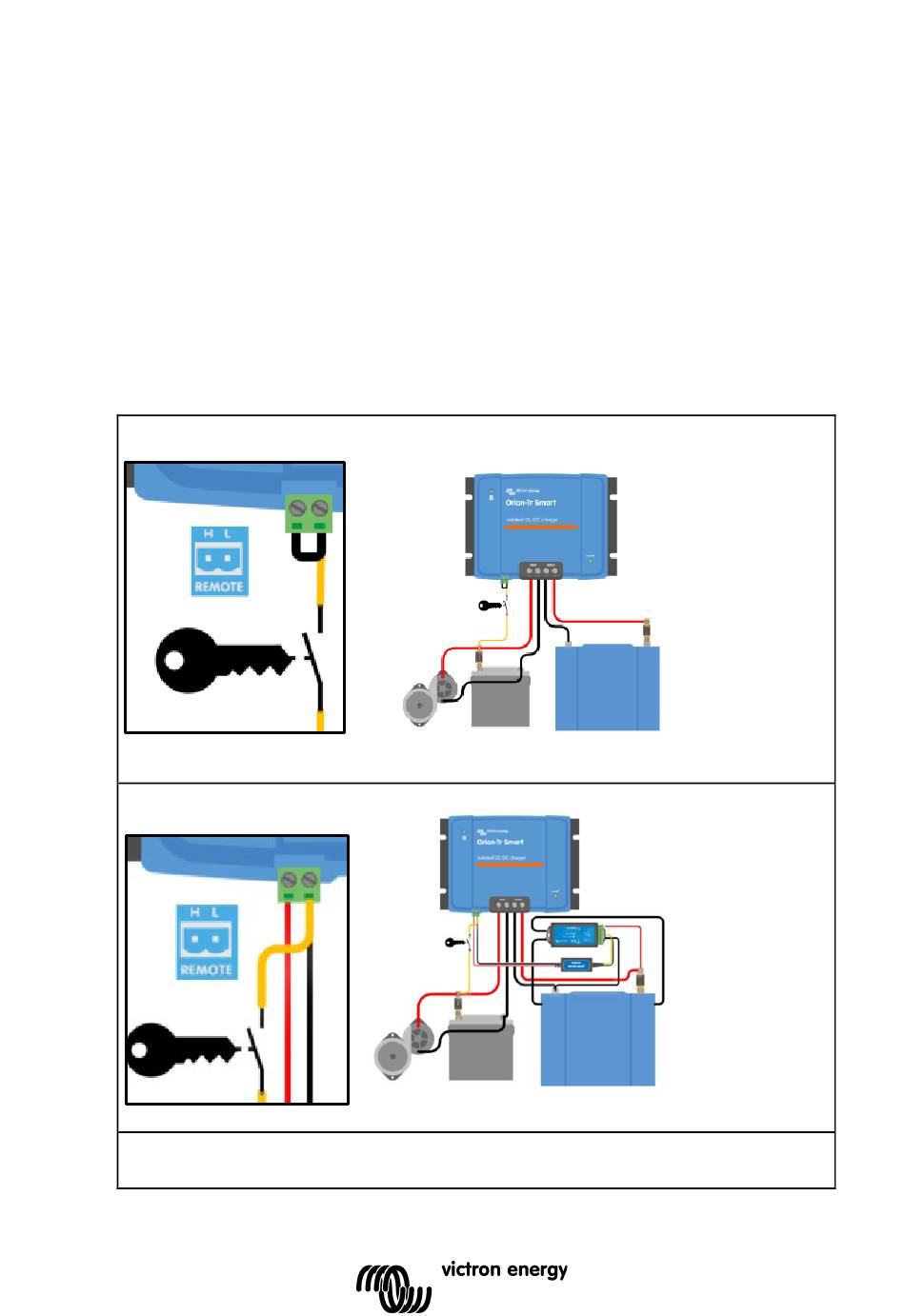

Figuur 4: Schema aansluiting opheffingsmechanisme voor
motordetectie
10
