4.4 Verbindung Remote Ein/Aus
Die empfohlene Verwendung des Remote Ein/Aus ist:
a) Ein Schalter, der zwischen den L-H-Pins verdrahtet ist
(Pegelimpedanz zwischen den L-H-Pins): <500kΩ)
b) Ein Schalter, der zwischen (Eingang/Starter) Batterie Plus und H-
Pin (auf Niveau) geschaltet ist: >3V)
c) Ein Schalter zwischen dem L-Pin und der Masse (Eingang/Starter)
(auf Niveau: <5V)
d) Isoliertes Fern-Ein-Aus-Kabel, z.B. gesteuert durch ein (mini)BMS
Hinweis: Spannungstoleranz L & H Pin: +/- 70V
a) L-H-Pin-
Verdrahtung

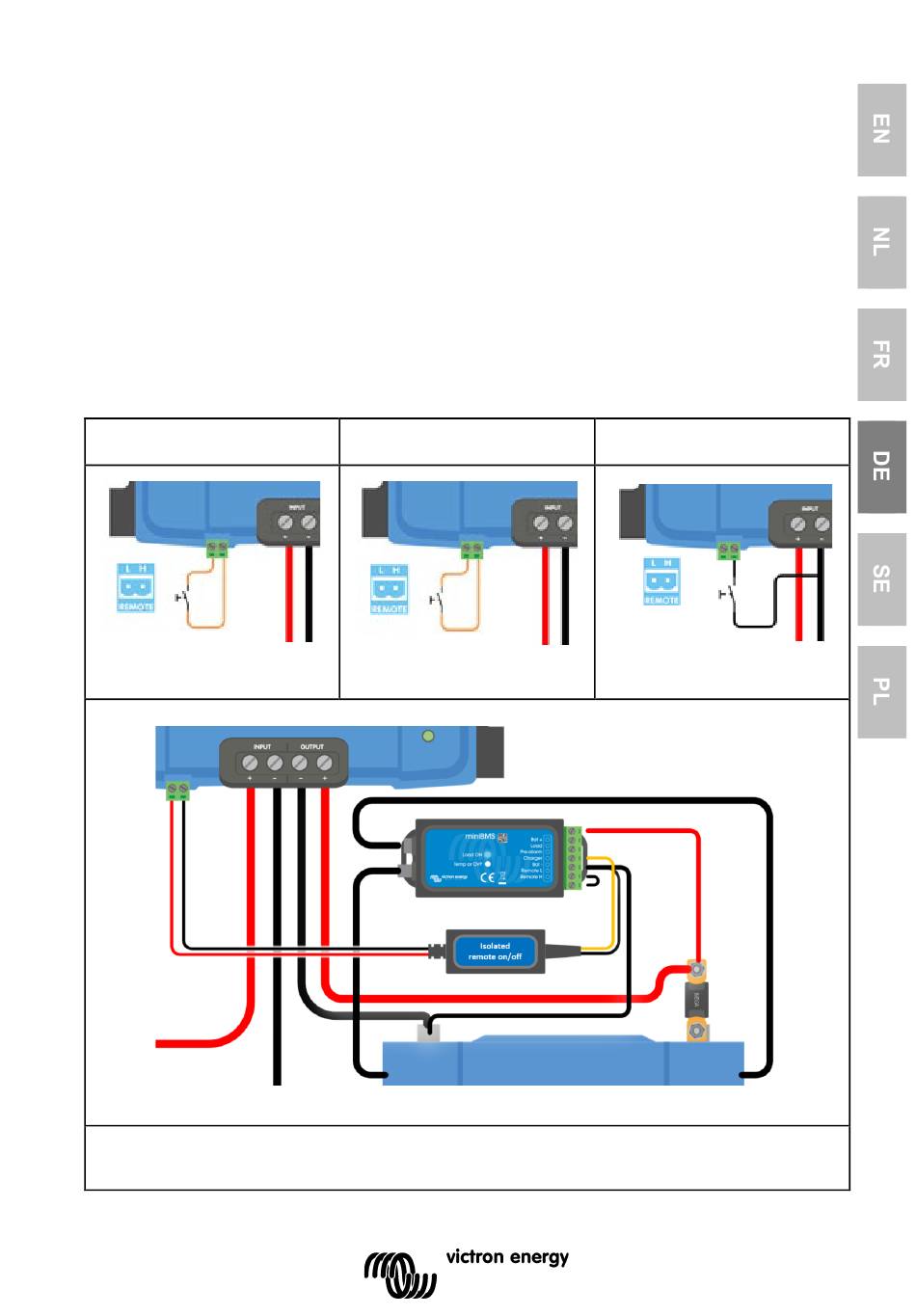

Abbildung 3: Remote-Ein-/Ausschaltungen
b) H-Pin-
Verdrahtung
d) Isoliertes Fern-Ein/Aus-Kabel
9
DC
c) L-Pin-
Verdrahtung
