44-4 Transmission in-bord
P0014230
P0014231
P0014232
142

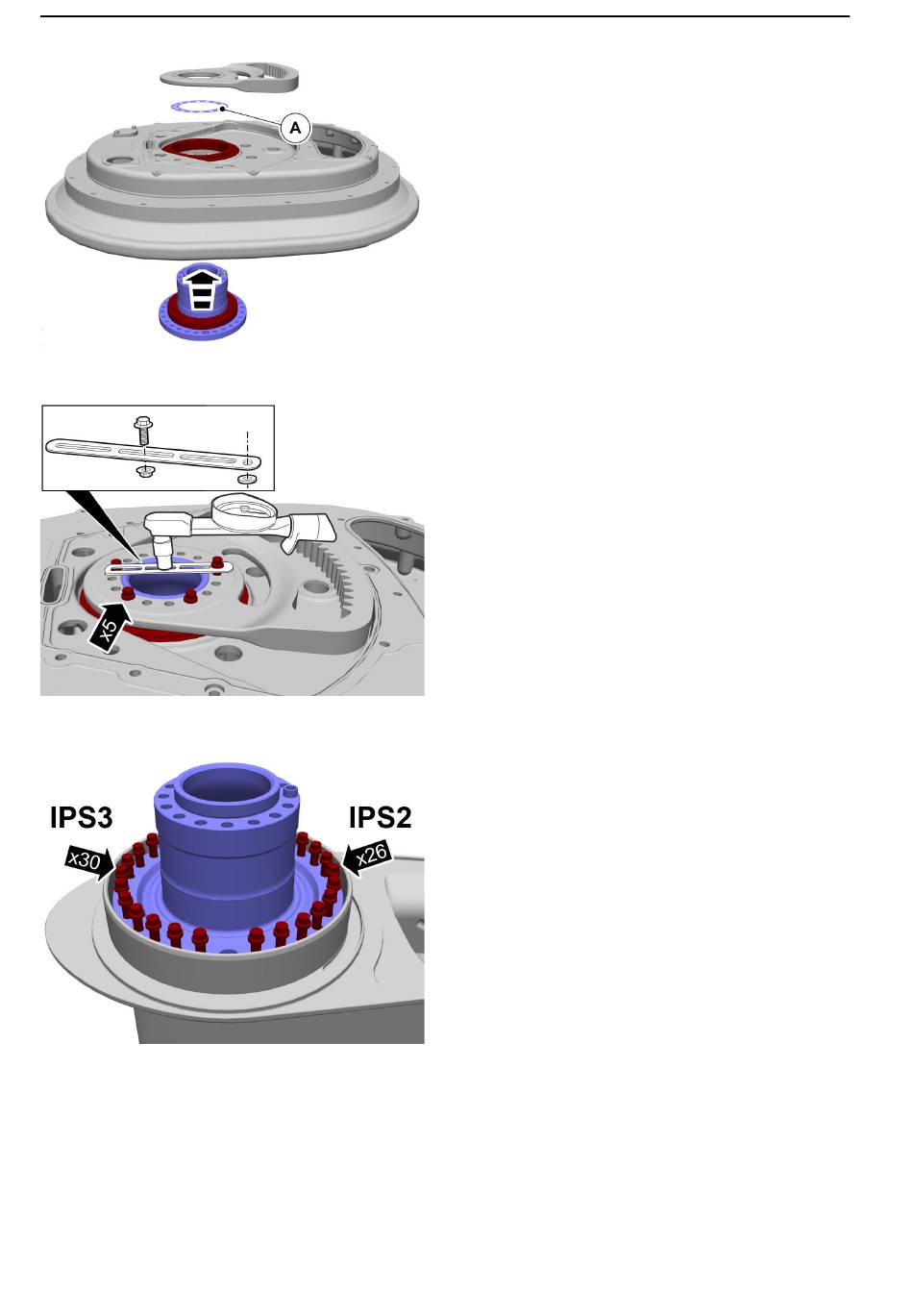

6
Si un roulement neuf est utilisé, l'épaisseur
exacte de cale (A) doit être calculée.
Monter la broche de direction, le roulement, les
cales et le segment denté.
Utiliser une épaisseur de cale de 0,60 mm.
7
Serrer les vis au couple de 40 Nm) (29.5 lbf ft).
Vérifier de nouveau le couple de roulement.
Utiliser un fer plat ou autre similaire pour vérifier
le couple au centre de la broche de direction.
Le couple de roulement (pendant la rotation) doit
être de 35-50 Nm (25.8-36.9 lbf. ft.).
Ajuster l'épaisseur de cale si nécessaire.
8
Montage final de la broche de direction.
Serrer l'assemblage en diagonale.
Couple 85 Nm (62.7 lbf. ft.).
47701943 10-2015 © AB VOLVO PENTA
