5.3 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES
Ossature de l'appareil
Arrière
Côtés
Plafond
(enceinte)
Plafond
(devant de l'appareil)
Cheminée
Manchon isolant pour évent d'air
chaud par gravité
Cheminée préfabriquée
Plafond
(enceinte)
Refroidie à l'air
Plafond
(enceinte)

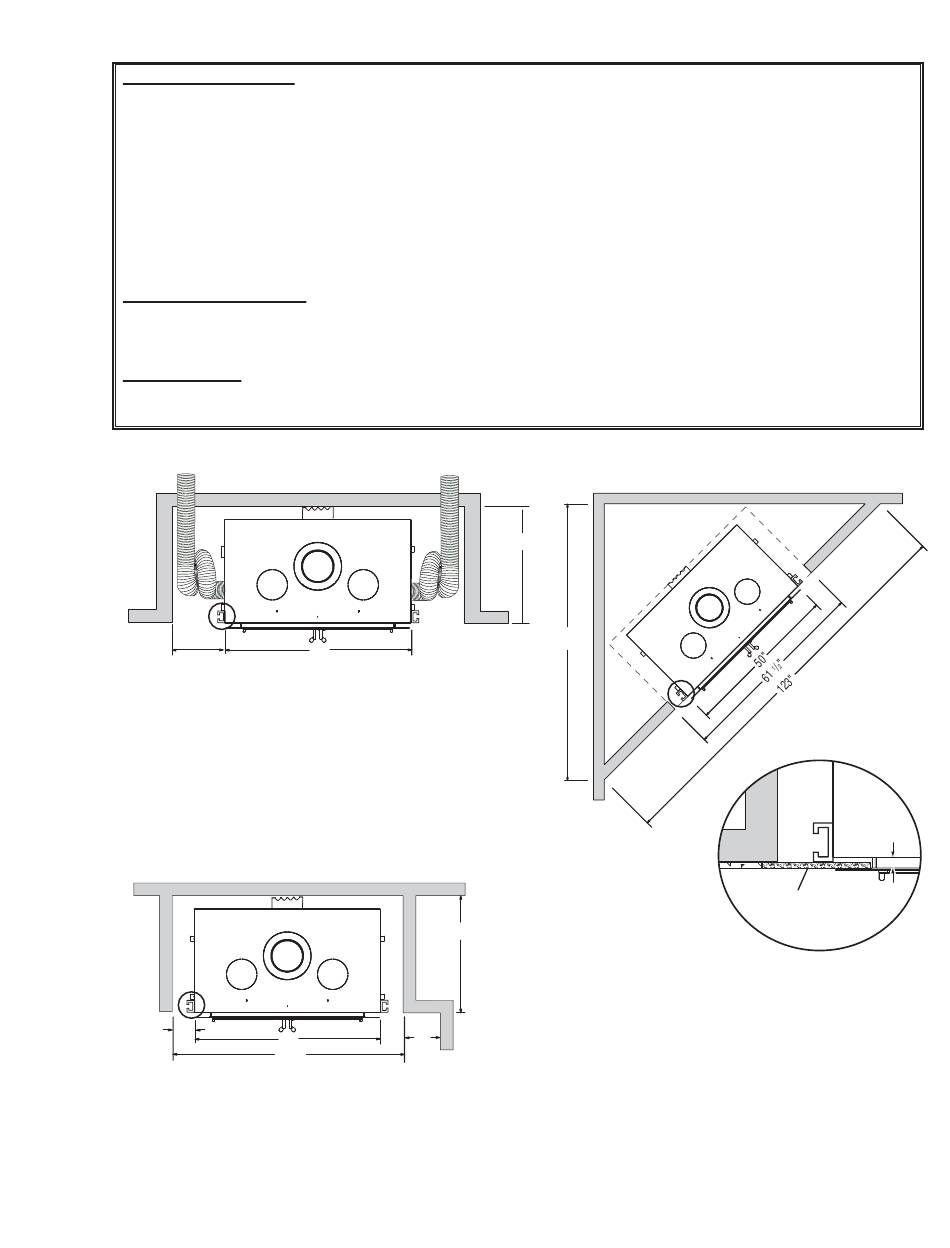

5.4 DÉGAGEMENTS MINIMAUX AUX ENCEINTES
15" requis si
la gaine est
enroulée
Illustré avec la gaine de prise d'air enroulée afi n de créer
un piège à froid.
OU
Un minimum de 6" aux matériaux combustibles est
requis à partir des côtés de l'appareil. Ceci s'applique
uniquement si la gaine de prise d'air est acheminée sous
la projection de 2" du caisson extérieur de l'appareil.
Si la gaine de prise d'air est acheminée verticalement
le long du côté de l'appareil, un espacement de 7" est
requis.
6"
MIN
Lors de la construction de l'ossature de l'appareil,
prévoyez l'épaisseur des matériaux de fi nition.
Un minimum de 6" aux matériaux combustibles est requis
à partir des côtés de l'appareil. Ceci s'applique uniquement
si la gaine de prise d'air est acheminée sous la projection
de 2" du caisson extérieur de l'appareil. Si la gaine de
prise d'air est acheminée verticalement le long du côté de
l'appareil, un espacement de 7" est requis.
- 0" aux espaceurs (arrière)
- 6" des côtés*
- 120" de la base de l'appareil (sauf en cas de protection par des
montants métalliques (enceinte) et un panneau de ciment)
- 84" de la base de l'appareil
- 2" (suivre les instructions du fabricant)
- 1"
- 120" de la base de l'appareil (sauf en cas de protection par des
montants métalliques et un panneau de ciment).
- 84" de la base de l'appareil
50"
30
21"
50"
MIN
61 / "
1
2
30 / "
3
4
87"
/ "
3
4
23
A
Finition avec un panneau
de ciment de 1/2"
L'espace A doit être
comblé en superposant 2
panneaux de ciment
de 1/2''
