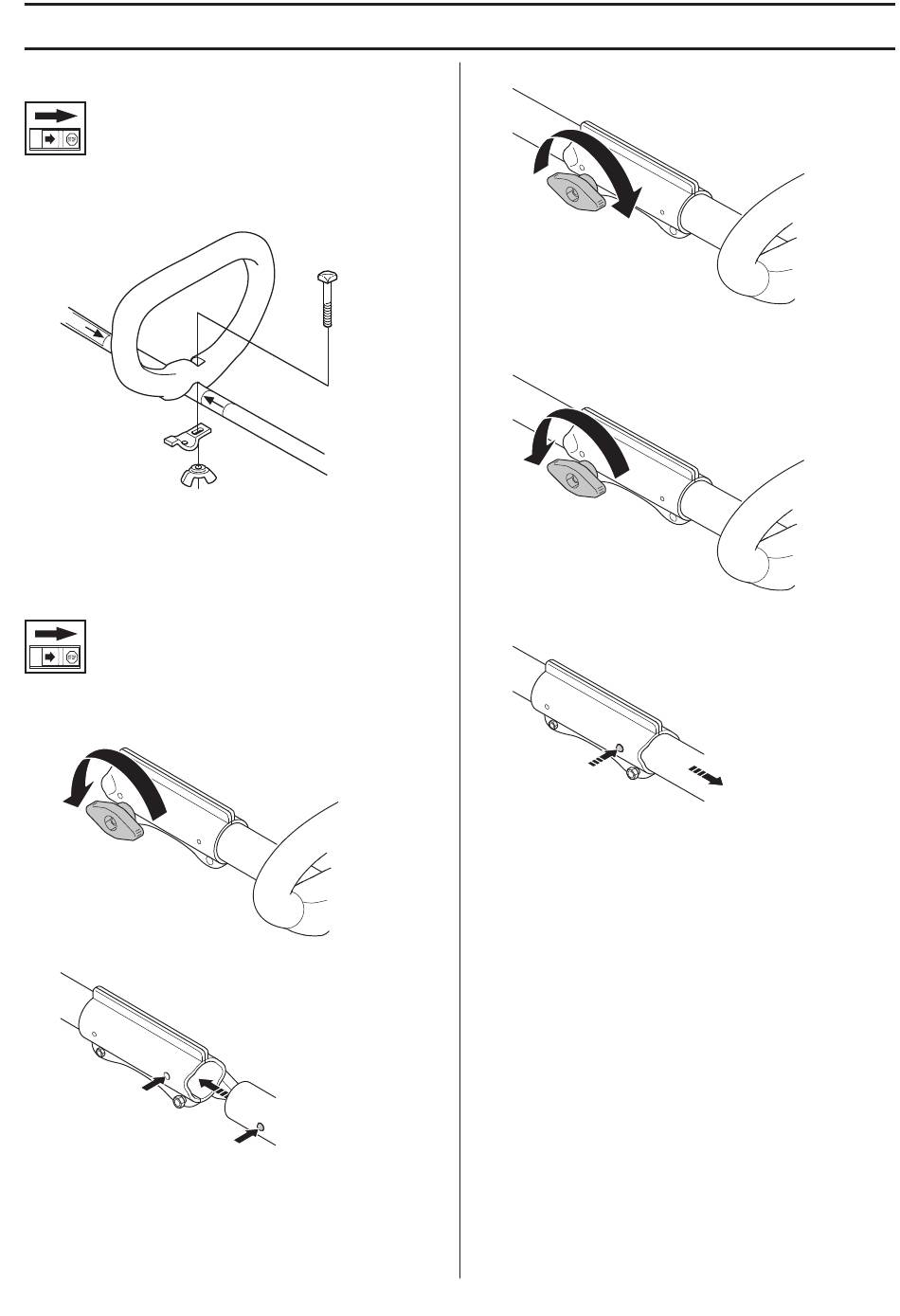

MontáÏ obloukového drÏadla
• Zacvaknûte obloukové drÏadlo na trubku hfiídele.
Pov‰imnûte si, Ïe obloukové drÏadlo je nutno pfiipevnit
mezi ‰ipkami vyznaãen˘mi na trubce hfiídele.
• Pfiipevnûte rukojeÈ pomocí ‰roubu, svûrací podloÏky a
kfiídlové matice dle obrázku. Utáhnûte kfiídlovou matici.
MontáÏa demontáÏ dvoudílné
trubky hfiídele
MontáÏ:
• Povolte spojku otoãením knoflíku.
• Vyrovnejte zaráÏku nástavce (A) s otvorem na spojce (B).
A
•
ZasuÀte nástavec do spojky, aÏ zacvakne na své místo.
B
MONTÁÎ
• Pfied pouÏitím stroje knoflík pevnû utáhnûte.
DemontáÏ:
•
Povolte spojku otoãením knoflíku (alespoÀ 3 krát).
• Stisknûte a podrÏte tlaãítko (C). Pevnû drÏte konec
motoru a vytáhnûte nástavec rovnû ze spojky.
C
–
