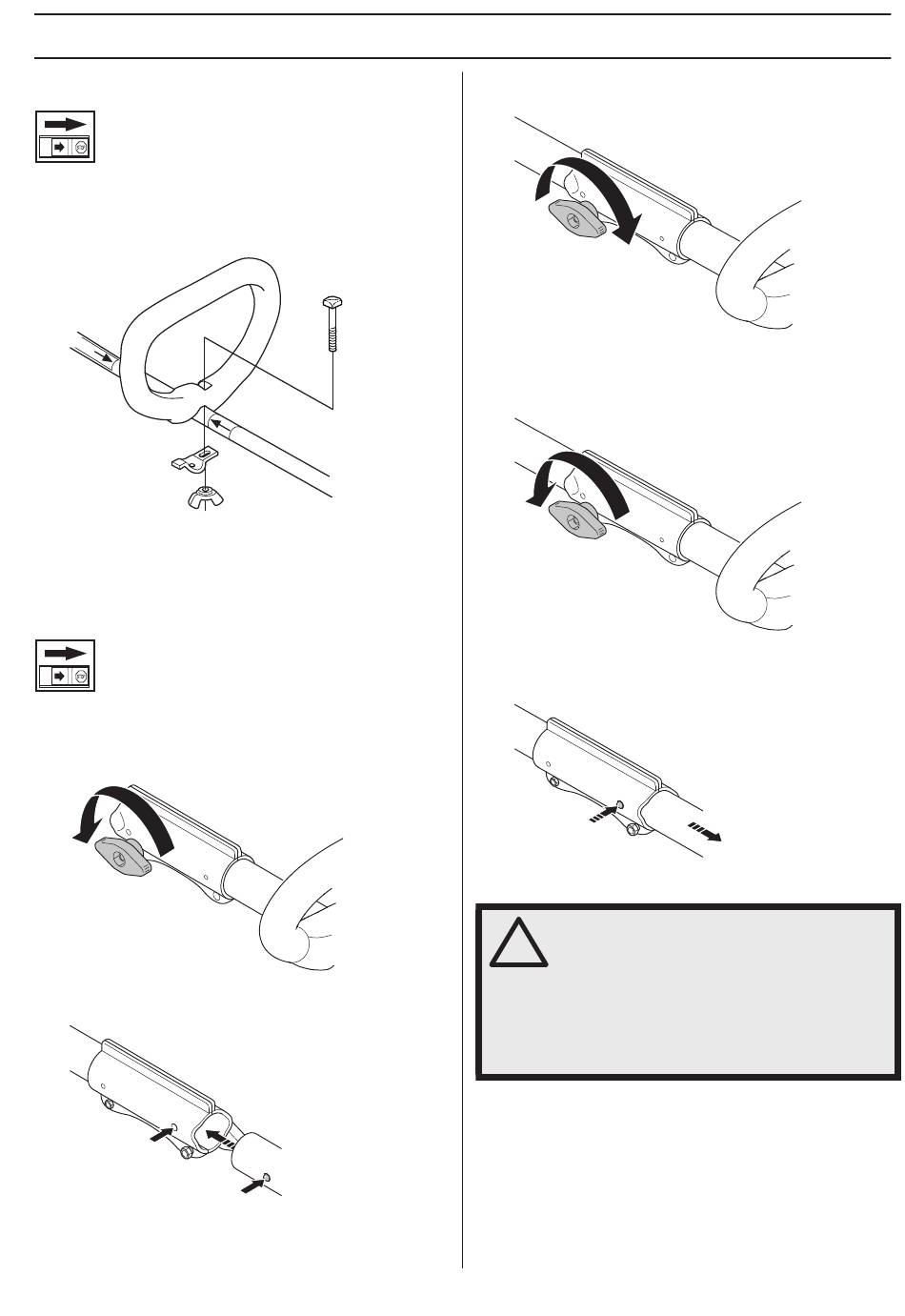

Montage des Loophandgriffs

• Den Loophandgriff auf das Führungsrohr klemmen.
Bitte beachten, dass der Loophandgriff zwischen den
Pfeilmarkierungen am Führungsrohr montiert werden
muss.
• Bolzen, Klemmblech und Flügelmutter gemäß
Abbildung montieren. Die Flügelmutter anziehen.
Montage und Demontage des
zerlegbaren Führungsrohrs

Montage:

• Lösen Sie die Kupplung, indem Sie den Knauf
drehen.
• Richten Sie den Vorsprung am Ansatzstück (A) mit
der Öffnung an der Kupplung (B) aus.
A
• Drücken Sie das Ansatzstück bis zum Einrasten in die
Kupplung.
MONTAGE
B
• Ziehen Sie den Knauf fest an, bevor Sie die Einheit
verwenden.
Demontage:
• Lösen Sie die Kupplung, indem Sie den Knauf
(mindestens dreimal) drehen.
• Halten Sie die Taste (C) gedrückt. Halten Sie das
Motorende sicher fest und ziehen Sie das
Ansatzstück gerade aus der Kupplung heraus.
C
Montage der Schneidausrüstung
WARNUNG! Unter keinen Umständen
!
darf eine Schneidausrüstung ohne einen
zugelassenen Schutz betrieben werden.
Siehe das Kapitel Technische Daten.
Wenn ein falscher oder ein defekter
Schutz montiert wird, können dadurch
schwere Verletzungen verursacht
werden.
–
