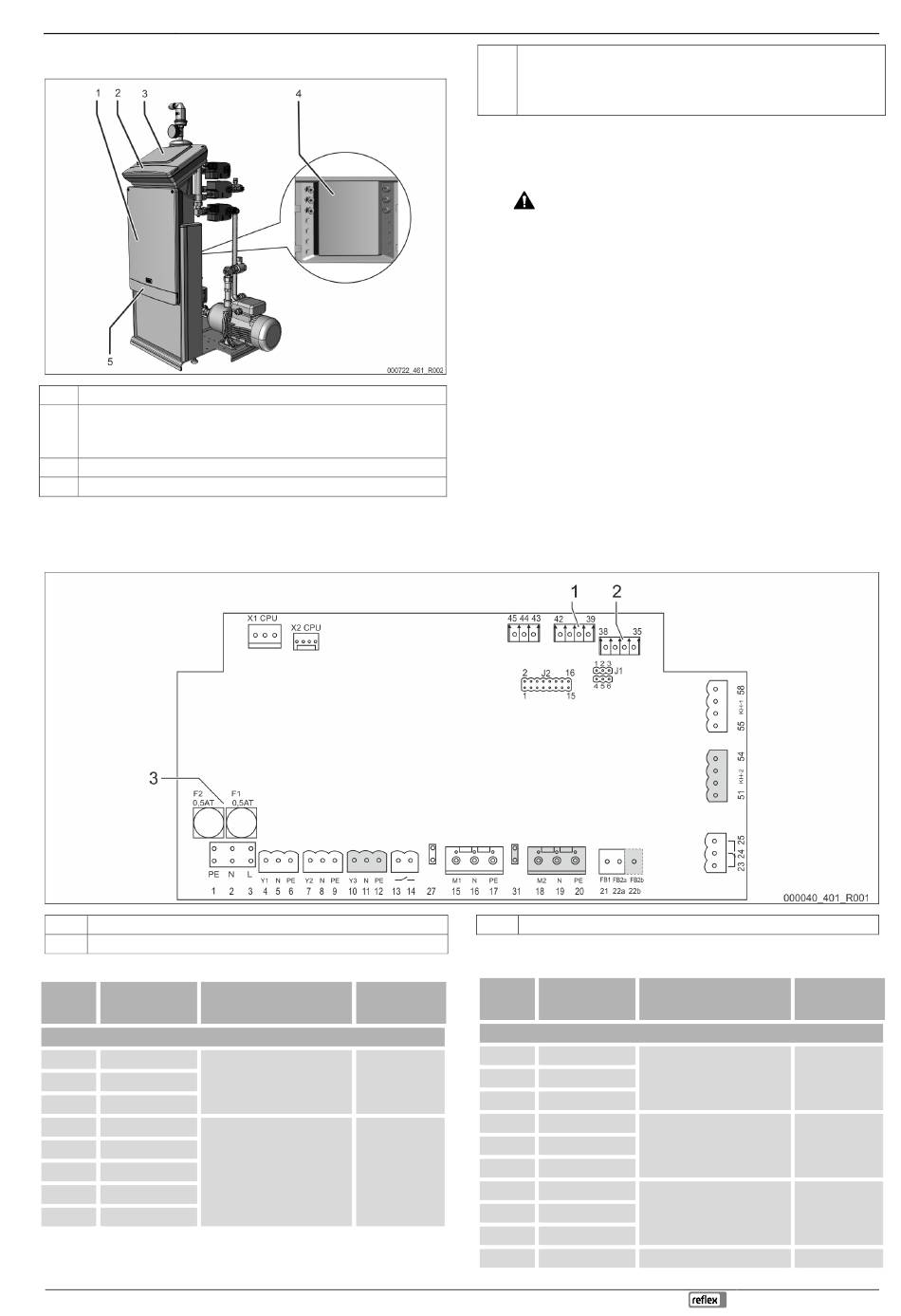

Ved elektrisk tilkobling skilles det mellom en tilkoblingsdel og en betjeningsdel.
1
Tilkoblingsdel
2
Deksler på betjeningsdelen (kan slås opp)
•
RS-485-grensesnitt
•
Utgang trykk
3
Betjeningsdel (Control Touch-styring)
4
Kabelgjennomføringer
6.4.1
Koblingsskjema tilkoblingsdel
1
Trykk
2
Nivå
Klemme-
Signal
Funksjon
nummer
Innmating
X0/1
L
Innmating 230 V, maksimal
X0/2
N
16 A
X0/3
PE
X0/1
L1
X0/2
L2
Innmating 400 V, maksimal
X0/3
L3
20 A
X0/4
N
X0/5
PE
5
Deksler på tilkoblingsdelen (kan slås opp)
•
•
•
Følgende beskrivelser gjelder for standardanlegg og er begrenset til nødvendige
tilkoblinger på anleggssiden.
1.
Gjør anlegget spenningsfritt og sikre det mot gjeninnkobling.
2.
Ta av dekslene.
av kretskortet til enheten kan det være en spenning på 230 V også etter at
nettstøpslet er tatt ut av spenningsforsyningen. Før dekslene tas av, må
styringen til enheten kobles fullstendig fra spenningsforsyningen.
Kontroller at kretskortet er spenningsfritt.
3.
Sett inn en egnet kabelskrueforbindelse for kabelgjennomføringen på
baksiden av tilkoblingsdelen. For eksempel M16 eller M20.
4.
Før alle kabler som skal kobles til gjennom kabelskrueforbindelsene.
5.
Koble til alle kablene iht. koblingsskjemaene.
–
–
–
6.
Monter dekslet.
7.
Koble nettstøpselet til spenningsforsyningen 230 V.
8.
Slå på anlegget.
Den elektriske tilkoblingen er avsluttet.
3
Sikringer
Klemme-
Kabling
nummer
Kretskort
1
2
Anleggssiden
3
4
5
6
Anleggssiden
7
8
9
10
Servimat M/L — 28.01.2021
Innmating og sikring
Potensialfrie kontakter
Tilkobling aggregater
FARE – strømstøt! Livsfarlige skader på grunn av strømstøt. På deler
Tilkoblingsdel, se kapittel 6.4.1 "Koblingsskjema tilkoblingsdel" på
side 11.
Betjeningsdel, se kapittel 6.4.2 "Koblingsskjema betjeningsdel" på
side 12.
For sikring på anleggssiden må du være oppmerksom på
tilkoblingsledningene til enheten, se kapittel 5 "Tekniske data" på
side 6.
Signal
Funksjon
PE
N
Spenningsforsyning
L
Y1
Motorkuleventil "Safe
N
Control" for ettermating
(MKH1) WV
PE
Y2
Motorkuleventil for beholder
N
(MKH2)
PE
Y3
3-veis motorkuleventil
Montasje
Kabling
fabrikkmontert
fabrikkmontert
fabrikkmontert
fabrikkmontert
Norsk — 11
