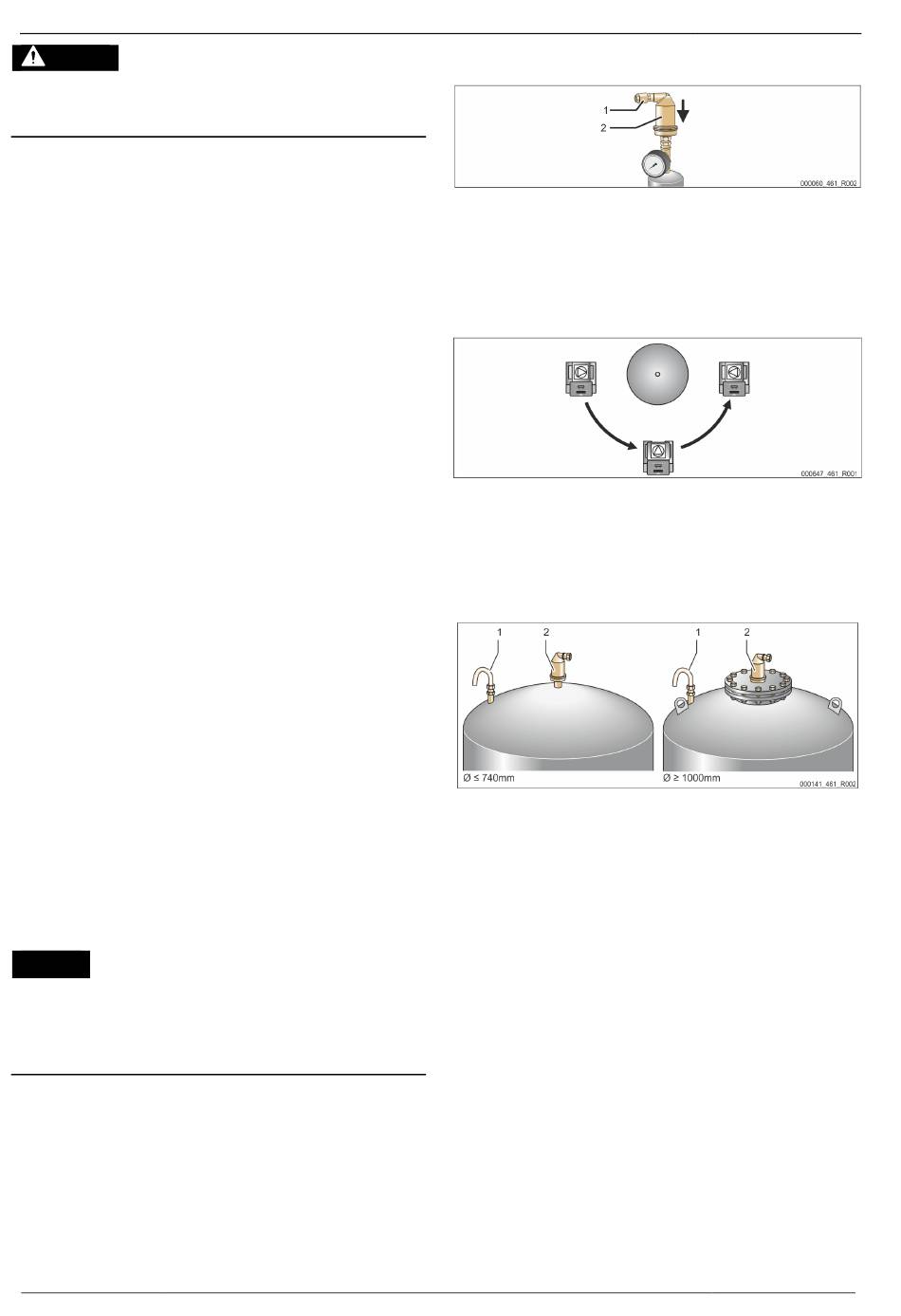

Montáž
POZOR
Nebezpečí poranění způsobené pády nebo nárazy
Pohmožděniny způsobené pády nebo nárazy na části zařízení během montáže.
•
Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
Důležité upozornění!
Potvrďte odbornou montáž a spuštění v potvrzení o montáži, spuštění a
údržbě. Je to podmínka pro nároky ze záruky.
-
První spuštění a roční údržbu nechte provést zákaznickou službou
Reflex.
6.1
Kontrola stavu při dodání
Přístroj je před expedicí pečlivě kontrolován a zabalen. Poškození během
přepravy nemohou být vyloučena.
Postupujte následovně:
1.
Jakmile je zboží doručeno, dodávku zkontrolujte.
•
Ohledně úplnosti.
•
Ohledně možných poškození v důsledku přepravy.
2.
Dokumentujte škody.
3.
Kontaktujte přepravce, abyste mohli reklamovat škody.
6.2
Přípravy
Stav dodaného přístroje:
•
Zkontrolujte pevné usazení všech šroubových spojů přístroje. Je-li to
nutné, dotáhněte šrouby.
Přípravy pro montáž přístroje:
•
Nepovolaným vstup zakázán.
•
Nezamrzající, dobře větraný prostor.
–
Teplota okolního prostoru od 0 °C do 45 °C (32 °F až 113 °F).
•
Rovná, nosná podlaha.
–
Zajistěte dostatečnou nosnost podlahy při plnění nádob.
–
Dbejte na to, aby byly řídicí jednotka a nádoby postaveny na rovném
podkladu.
•
Možnost plnění a odvodnění.
–
Zajistěte plnicí závěr DN 15 dle DIN 1988 - 100 a En 1717.
–
Zajistěte možnost volitelného přimíchání studené vody.
–
Připravte odtok pro vypouštěnou vodu.
•
Přípojka elektřiny 230 V~, 50/60 Hz, 16 A s předřazeným ochranným
spínačem FI: Vybavovací proud 0,03 A.
•
Používejte pouze schválené přepravní a zdvihací zařízení.
–
Vázací body na nádobách slouží výlučně jako montážní pomůcky při
ustavování.
Důležité upozornění!
Respektujte směrnici plánování společnosti Reflex.
–
Při plánování respektujte, že pracovní oblast přístroje je v pracovní
oblasti regulace tlaku mezi počátečním tlakem „pa" a konečným
tlakem „pe".
6.3
Provedení
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
•
Zajistěte beznapěťovou montáž potrubních přípojek přístroje k zařízení bez
chvění.
•
V případě potřeby zajistěte opěru potrubí nebo přístrojů.
Pro montáž proveďte následující práce:
•
Umístěte přístroj.
•
Zkompletujte základní nádobu a volitelně další nádoby.
•
Vytvořte vodní přípojky řídicí jednotky k zařízení.
•
Vytvořte propojení dle svorkového plánu.
•
Spojte volitelné další nádoby ohledně vody pod sebe a se základní
nádobou.
Upozornění!
Při montáži respektujte ovládání armatur a možnosti přívodu přípojek.
8 — Česky
6.3.1
Montáž dodatečných dílů pro vakuovou rozprašovací trubku
Namontujte odplyňovací ventil „DV" s předmontovaným zpětným ventilem na
rozprašovací trubku vakua „VT".
Pro optimální funkční bezpečnost doporučujeme těsnicí pásku (PTFE) nebo
těsnicí vlákna (polyamid ww. PTFE) jako těsnicí prostředek.
Zkontrolujte pevné usazení šroubových spojení přístroje.
6.3.2
Umístění
Určete pozici řídicí jednotky a základní nádoby:
•
Servimat:
Řídicí jednotka může být nainstalována na obou stranách vedle základní
nádoby nebo před ní. Vzdálenost řídicí jednotky od základní nádoby je
dána délkou dodané sady přípojek.
6.3.3
Montáž dodatečných dílů pro nádoby
Dodatečné díly jsou zabaleny ve foliovém sáčku a upevněny na patce nádoby.
•
Rameno pro vyrovnání tlaku (1).
•
Reflex Exvoid s předmontovaným zpětným ventilem (2)
•
Tlakoměrná krabice „LIS"
Pro dodatečné díly proveďte následující montážní práce:
1.
Namontujte Reflex Exvoid (2) na přípojku příslušné nádoby.
Pro optimální funkční bezpečnost doporučujeme těsnicí pásku (PTFE) nebo
těsnicí vlákna (polyamid ww. PTFE) jako těsnicí prostředek.
2.
Odstraňte ochrannou čepičku z odplyňovacího ventilu.
3.
Namontujte na nádoby rameno vyrovnání tlaku (1) k provětrání a
odvzdušnění s pomocí šroubení se svěracím prstencem.
Důležité upozornění!
Namontujte tlakoměrnou krabici „LIS" až po konečné instalaci základní
nádoby, viz kapitola 6.3.6 "Montáž měření hladiny" na stránce 10.
Důležité upozornění!
Nezavírejte provětrávání a odvzdušnění, aby byl zajištěn bezporuchový
provoz.
Servimat M/L — 28.01.2021
