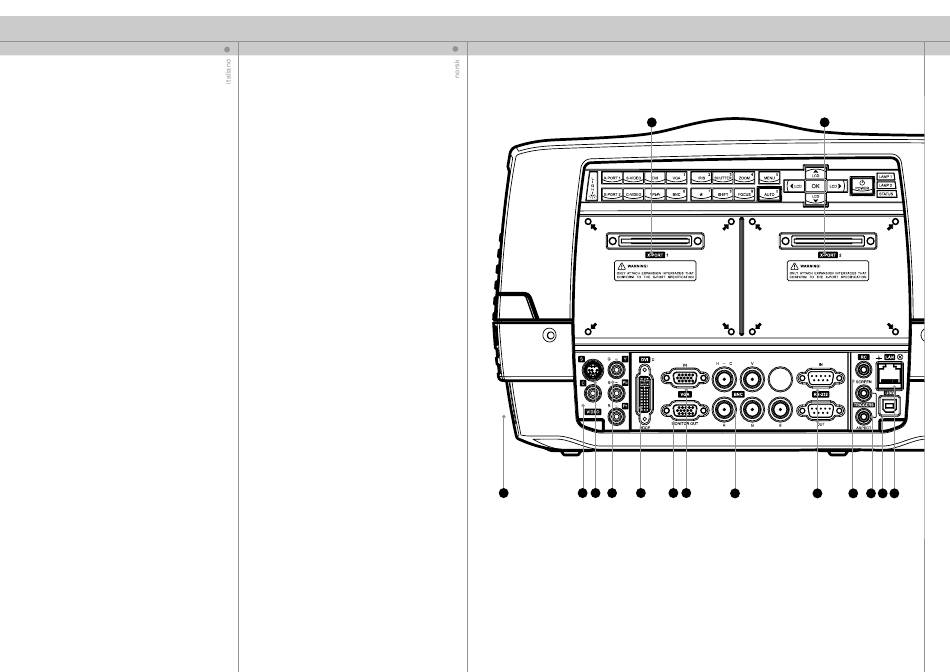

PANNELLO DEI CONNETTORI

Il pannello dei connettori può essere illuminato premendo il tasto LIGHT
(Luce) sul tastierino.
A C-VIDEO: utilizzato per una qualità video standard.
B S-VIDEO: utilizzato per una migliore qualità video.
C YPbPr: utilizzato per una riproduzione video di alta qualità.
D DVI-D - Digital RGB (DVI-D - RGB digitale): per immagini video e
computerizzate con disturbi minimi.
Uscita monitor VGA: consente la connessione al monitor VGA locale
E
oppure il collegamento a catena di più proiettori, utilizzando solo il
VGA. Funziona solo con gli ingressi VGA.
F VGA - Analog RGB (VGA - RGB analogica): l'interfaccia grafica
analogica standard per computer.
G BNC - Analog RGB (BNC - RGB analogica): un'interfaccia video o
di computer grafica analogica alternativa.
H Ingresso-uscita di controllo RS 232: Consente, tramite filo, il
controllo a distanza e il monitoraggio di molte funzioni del proiettore
usate negli ambienti d'installazione. Il connettore di uscita secondario
consente il collegamento a catena, consentendo il monitoraggio e il
controllo sia globale che individuale di più proiettori.
I RC: consente di collegare un ricevitore IR esterno o un telecomando
via cavo.
J Triggers (Commutatori): 12 V cc per il controllo di Screen Drop
(Caduta schermo) e Aspect Ratio (Formato immagini)
K USB - interfaccia: consente di collegare il mouse del computer.
L LAN: consente l'accesso al controllo e al monitoraggio tramite una
Local Area Network
M Connettore alimentazione di rete: utilizzare solo cavi di
alimentazione tripolari / con messa a terra.
N X-PORT 1, 2: interfacce personalizzate utilizzate per il processo di
segnali specifico per applicazioni. Utilizzare solo interfacce approvate,
conformi alla specifica X-PORT.
KONTAKTPANEL
Kontaktpanelet kan belyses ved å trykke på LIGHT knappen på tastaturet.
A C-VIDEO: Benyttes for standard videokvalitet.
B S-VIDEO: Benyttes for bedret videokvalitet.
C YpbPr: Benyttes til høykvalitets video.
D DVI-D – Digital RGB: Sikrer et bilde med meget lav støy.
Monitor VGA: For tilkobling av lokal monitor skjerm eller annen
E
projektor. Fungerer kun i forbindelse med VGA.
F VGA – analog RGB: Standard analog grafikk-tilkobling.
G BNC – analog RGB: En alternativ analog grafikk-tilkobling.
H RS 232 styring inn-ut: Muliggjør styring og monitorering av de ulike
funksjonene til projektoren i installasjoner. Utgangen gjør det mulig
å koble til flere projektorer i kjede. Kjedekoblede enheter kan styres
felles eller individuelt.
I RC: For fjernstyring med ledning.
J Triggers: 12VDC utganger for styring av skjerm og gardiner (format-
tilpasning).
K USB: For styring og oppgradering.
L LAN: For styring over lokalnettverk (LAN).
M Nettkontakt. Benytt kun jordet ledning.
N X-PORT 1, 2: Spesiell port som er utviklet for denne projektoren for
tilkobling av spesielle funksjoner. Må kun benyttes med tilkoblinger
som følger X-PORT spesifikasjonen.
N
M A B C D E F
N
G H I J K L
