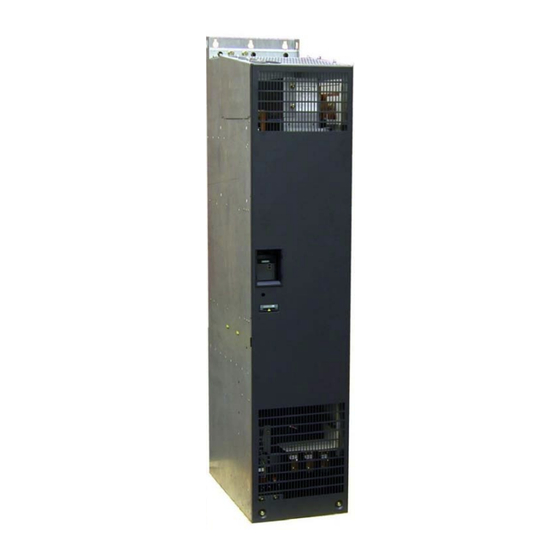

Page 1 MICROMASTER 440 Liste des paramètres Edition 01/06 Documentation utilisateur 6SE6400-5BB00-0DP0...
Page 2 MICROMASTER 440. Liste des paramètres Recense tous les paramètres classés par ordre fonctionnel, chacun étant accompagné d'un descriptif détaillé.
Page 3: Product Information
We suggest the end user consider devices such as the Siemens overload relay 3RU series on the motor side of the inverter in order to provide the motor protection, details of which can be found at the link below: http://www.automation.siemens.com/mcms/industrial-controls/en/protection-equipment/overload-...
Page 4 SINAMICS Ab 9. November 2010 hat “Underwriters Laboratories Inc.(UL)” den Standard “Safety of power conversion equipment” geändert. Davon sind auch Siemens-Frequenzumrichter betroffen. Die Änderung trat am 9. Mai 2013 in Kraft. Die Änderung bezieht sich auf die Leistungsfähigkeit der Software für den Motorschutz, den der Frequenzumrichter bietet.
Page 5 (“safety of power conversion equipment”) qui s’appliquent aux variateurs de vitesse Siemens . Ces changements des standards sont effectifs à partir du 09 Mai 2013. Les changements se rapportent à la performance de la fonction protection thermique du moteur des variateurs de vitesse, en ceci que lorsque le variateur de vitesse est mis hors tension, les données...
Page 6 (safety of power conversion equipment) che si applica ai convertitori di frequenza Siemens. Queste modifiche della norma sono entrate in vigore il 9 maggio 2013. Le variazioni riguardano le caratteristiche della protezione software del motore offerte dal convertitore di frequenza: quando quest'ultimo viene spento e riacceso deve ora memorizzare i dati termici del motore per riutilizzarli al momento della riaccensione.
Page 7 Para la protección del motor, recomendamos al usuario final dispositivos como el relé de sobrecarga de la serie 3RU de Siemens en el lado del motor del convertidor. Puede encontrar información detallada en el enlace siguiente: http://www.automation.siemens.com/mcms/industrial-controls/en/protection-equipment/overload-...
Page 8 Schéma bloc et Bornes Liste des paramètres MICROMASTER 440 Diagramme fonctionnel Liste des paramètres Défauts et alarmes Documentation utilisateur Liste des abréviations Valable pour Edition 01/06 Variateur de type MICROMASTER 440 Edition 01/06...
Page 9: Interlocuteurs Régionaux
Vous trouverez les instructions de service sur le CD- ROM de documentation fourni avec votre variateur. En cas de perte de ce CD-ROM, vous pouvez le recommander auprès de votre agence Siemens sous le numéro de référence 6SE6400-5AD00-1AP0.
Page 10: Table Des Matières
Sommaire Paramètres MICROMASTER 440 Cette liste de paramètres doit uniquement être utilisée avec les instructions de service du MICROMASTER 440. Veuillez tenir compte en particulier des avertissements et des remarques figurant dans ces manuels. Sommaire Schéma bloc et Bornes ................7 Schéma bloc....................7...
Page 11 Rampe de descente à positionnement..........239 3.39 Blocs fonctionnels libres (FFB) ............. 241 3.40 Paramètres du variateur................ 257 Diagramme fonctionnel ................. 259 Défauts et alarmes ................307 Codes de défauts .................. 307 Codes d'alarmes..................315 Liste des abréviations................321 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 12: Schéma Bloc Et Bornes
30 V DC / 5 A (résistive) Relè 2 250 V AC / 2 A (inductive) 0 - 20 mA Interrupteurs DIP Courant (sur carte d'E/S) 0 - 10 V Tension Relè 3 COM link RS485 U,V,W automatique Option MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 13: Connexions De Puissance
Schéma bloc et Bornes Edition 01/06 Connexions de puissance Après retrait des couvercles, vous avez accès aux bornes du réseau et aux bornes moteur. Figure 1-1 Forme de construction A - F MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 14 Vis arrêtoir inférieure Boulon de ventilateur Ventilateur Support décran Lignes pilotes Coupe-circuit de ventilateur Adaptation du transformateur Câble moteur Phase U2, V2, W2 Support décran Câble moteur PE Figure 1-2 Forme de construction FX MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 15 Vis arrêtoir inférieure Boulon de ventilateur Ventilateur Support décran Lignes pilotes Coupe-circuit de ventilateur Adaptation du transformateur Câble moteur Phase U2, V2, W2 Support décran Câble moteur PE Figure 1-3 Forme de construction GX MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 16: Bornes De Commande
Sortie TOR 3 / commun DAC2+ Sortie analogique 2 (+) DAC2- Sortie analogique 2 (-) Sortie isolée 0 V / max. 100 mA Connexion RS485 Connexion RS485 Figure 1-1 Bornes de commande du MICROMASTER 440 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 17: Paramètres
Le système FCOM permet de programmer des fonctions complexes. Des liaisons booléennes et mathématiques peuvent être établies entre des entrées (TOR, analogiques, série, etc.) et des sorties (courant du variateur, fréquence, sortie analogique, relais, etc.). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 18 Indique le niveau d'accès utilisateur. Il existe quatre niveaux d'accès : standard, étendu, expert et service. Le nombre de paramètres apparaissant dans chaque groupe fonctionnel dépend du niveau d'accès défini sous P0003 (niveau d'accès utilisateur). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 19: Opérateurs
Addition Soustraction Multiplication Division Opérateurs de comparaison > Supérieur à >= Supérieur ou égal à < Inférieur à <= Inférieur ou égal à Opérateurs d'équivalence Egalité Inégalité Opérateurs logiques && Combinaison ET Combinaison OU MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 20: Mise En Service Rapide (P0010 = 1)
Pour réinitialiser tous les paramètres sur leur réglage usine, réglez les paramètres ci- après comme suit : P0010 = 30 P0970 = 1 Remarque Le processus de réinitialisation prend environ 10 secondes. Les réglages usine sont ensuite restaurés. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 21: Afficheur Sept Segments
Afficheur sept segments L'afficheur sept segments est structuré comme suit : Segment Bit 15 14 13 12 Segment Bit La signification des bits sur l'afficheur est décrite sous les paramètres de mots d'état et de commande. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 22: Jeux De Données De Commande Et Du Moteur
CI: Mesure PID P1071[3] CI: normalisation cons. princi 1) X = Parameters will be altered during data set switchover (CDS) in the state "Run" – = Parameters will be altered in the state "Ready" only MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 23: Jeux De Données Moteur (Dds)
Courbe magnétisation image 1 P1009[3] Fréquence fixe 9 P0367[3] Courbe magnétisation image 2 P1010[3] Fréquence fixe 10 P0368[3] Courbe magnétisation image 3 P1011[3] Fréquence fixe 11 P0369[3] Courbe magnétisation image 4 P1012[3] Fréquence fixe 12 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 24 Limite de puiss. mot. à valeur P1252[3] Temps différentiel du rég. Vcc P1531[3] Lim. puissance gén. à valeur fi P1253[3] Limitation sortie du régulateur P1570[3] CO: consigne flux à valeur fixe P1256[3] Réact. égalisation cinétique P1574[3] Réserve tension dynamique MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 25 Temporisation écart admis P2484[3] Nb rotations arbre = 1 unité P2487[3] Erreur position, valeur coupe P2166[3] Temporisation montée achevée P2488[3] Nb rot. arbre final = 1 unité P2167[3] Fréquence coupure f_off P2168[3] Temp. Toff (coupure varia MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 26: Binector Input Parameter
BI: démarrage gén rampe P2854 BI: Timer 2 P1142[3] BI: libération gén. rampe csg P2859 BI: Timer 3 P1230[3] BI: libérer freinage CC P2864 BI: Timer 4 P1477[3] BI: Régler intégrat. du rég. Vi MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 27: Connector Input Parameter
BO: Timer 4 r2829 BO: NOT 1 r2868 BO: Nout Timer 4 r2831 BO: NOT 2 r2886 BO: CMP 1 r2833 BO: NOT 3 r2888 BO: CMP 2 r2835 BO: Q D-FF 1 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 28: Connector Output Parameter
CO: limite sup. couple (tot) r0086 CO: courant actif r1539 CO: lim. inférieure couple (tot) r0090 CO: angle rotor P1570[3] CO: consigne flux à valeur fixe r0394 CO: résist. statorique IGBT [%] r1583 CO: consigne flux (lissé) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 29: Connector/Binector Output-Parameter
CO/BO: états des sorties TOR r0055 CO/BO: mot de commande suppl. r0785 CO/BO: Etat sortie analogique r1407 CO/BO: état 2 de la cde mote r2197 CO/BO: mot d'état 1 du moniteur r2198 CO/BO: mot d'état 2 du moniteur MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 30: Descriptif Des Paramètres
Commandes, E/S binaires CAN et DAC Canal de consigne / Gén. rampe Fonctions variateur Commande moteur Communication Alarmes/avertissements/surv. Régulateur techno (p.ex. PID) Exemple: P0004 = 22 spécifie que seuls les paramètres PI sont visualisés. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 31: Sélection Grandeur Visualisation Min
Définit la durée au bout de laquelle l'éclairage de fond d'écran est coupé quand aucune touche n'a été actionnée. Valeur: P0007 = 0 : Eclairage de fond d'écran toujours allumé (réglage par défaut) P0007 = 1-2000 : Nombre de secondes au bout desquelles l'éclairage est coupé MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 32 P0013 indice 19 = 12 (clé pour paramètre défini par l'utilisateur) P0013 indice 18 = 10 (filtre pour paramètre de mise en service) P0013 indice 17 = 3 (niveau d'accès utilisateur) 4. Régler P0003 = 0 pour activer le paramètre défini par l'utilisateur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 33 6. Si "demande de mémoire via USS/CB" et P0014[x] ne sont pas cohérents, le réglage de P14[x] = "mémoire non volatile (EEPROM)" a toujours une priorité plus haute. Enregistre demande via USS /CB Valeur de P0014[x] résultat EEPROM EEPROM EEPROM EEPROM EEPROM EEPROM EEPROM MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 34: Paramètres De Diagnostic
Affiche la vitesse calculée du rotor basée sur la fréquence de sortie du variateur [Hz] x 120 / nombre de pôles. ⋅ r0022 [1/min] r0021 [Hz] r0313 Note: Ce calcul ne tient pas compte du glissement qui dépend de la charge. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 35: Co: Tension Circ. Interm. Filtré
Dans le cas des moteurs asynchrones, une limite est calculée pour la composante de courant génératrice de couple (en liaison avec la tension de sortie maximale admise (r0071), les pertes du moteur et le défluxage (r0377)) pour éviter le calage du moteur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 36: Co: Couple Filtrée
Unité: °C Usine: - Groupe P: MOTOR Max: Affiche la température moteur mesurée. Index: r0035[0] : 1er jeu param. variateur (DDS) r0035[1] : 2e jeu param. variateur (DDS) r0035[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 37: Co: Utilis. Surcharge Variateur
- remise à zéro du consommètre d'énergie ). ac t ⋅ ⋅ ⋅ ⋅ ⋅ ϕ r0039 ∫ ∫ Conditions: La valeur est remise à zéro lorsque P0040 = 1 (réinitialisation du consommètre d'énergie). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 38: Reset Compteur D'énergie
Réglages possible: 1er jeu param. variateur (DDS) 2e jeu param. variateur (DDS) 3e jeu param. variateur (DDS) Index: r0051[0] : Jeu param. variateur sélectionné r0051[1] : Jeu param. variateur actif Détails: Voir le paramètre P0820. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 39 La sortie du bit 3 (défaut) est inversée sur la sortie TOR (0 = défaut, 1 = pas de défaut). r0052 Bit08 "Ecart csg. / mesure" ==> voir P2164 r0052 Bit10 "f_act >= P1082 (f_max)" ==> voir P1082 r0052 Bit12 "Frein de maintien serré" ==> voir P1215 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 40 Bit04 ==> voir le paramètre P2155 r0053 Bit05 ==> voir le paramètre P2155 r0053 Bit06 ==> voir le paramètre P2150 r0053 Bit07 ==> voir le paramètre P2172 r0053 Bit08 ==> voir le paramètre P2172 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 41 Bit 1, jeu param. var. (DDS) Bit08 PID libéré Bit09 Frein c.c. libéré Bit11 Affaiblissement Bit12 Commande couple Bit13 Défaut 1 externe Bit15 Jeu param. cmd. (CDS), Bit 1 Détails: Voir la description des sept segments d'affichage dans l'introduction. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 42: Co/Bo: État De La Cde Moteur
P1300 r0021 Mesure de fréquence <20 SLVC (Modèle r0063 20,22 observateur) 21,23 P0400 r0313 ⋅ P0408 Mesure de fréquence du codeur r0061 codeur 1, 2 P1300 = 21,23 et P0400 = 0 --> F0090 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 43: Co: Fréquence Occultée
Max: Affiche les courants de phase. Index: r0069[0] : Phase U r0069[1] : Phase V r0069[2] : Phase W r0069[3] : Offset Phase U r0069[4] : Offset Phase V r0069[5] : Offset Phase W MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 44: Co: Tension Circ. Intermédiaire
Affiche l'indice de modulation actuel. L'indice de modulation est défini comme étant le rapport entre l'amplitude de la composante de base de la tension de sortie des phases du variateur et la demi-tension du circuit intermédiaire. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 45 CO: angle rotor Min: Type données: Float Unité: ° Usine: - Groupe P: CONTROL Max: Affiche la position détectée par le codeur. Cette fonction n'est pas disponible sur les codeurs à voie d'entrée unique. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 46: P0095[10] Ci: Affich. Signaux Pzd
5ème signal PZD r0096[5] : 6ème signal PZD r0096[6] : 7ème signal PZD r0096[7] : 8ème signal PZD r0096[8] : 9ème signal PZD r0096[9] : 10ème signal PZD Note: 100 % = 4000 hex MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 47: Paramètres Du Variateur (Hw)
N° syst. équip. Niveau Min: EtatMES: UT Type données: U16 Unité: - Usine: 0 Groupe P: - Actif: Après valid. Mes rapide: Non Max: Numéro de systéme d'équipement. Ce paramètre n'a pas d'effet de fonctionnement. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 48: N° De Code Partie Puissance Réel
3A C380-480V +10% -10% 47-63Hz 4 Cl. A 91 6SE6440-2UD25-5CA x 3A C380-480V +10% -10% 47-63Hz 7,5 no 92 6SE6440-2UD27-5CA x 3A C380-480V +10% -10% 47-63Hz 11 no 93 6SE6440-2UD31-1CA x 3A C380-480V +10% -10% 47-63Hz 15 no MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 49: Numéro De Code Partie Puissance
Unité: - Usine: - Groupe P: INVERTER Max: N° de type de la partie puissance identifiée. Réglages possible: MICROMASTER 420 MICROMASTER 440 MICRO- / COMBIMASTER 411 MICROMASTER 410 Réservé MICROMASTER 440 PX MICROMASTER 430 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 50: Application Variateur
P ~ f Caractéristique Calandres avec Aplication Bobineurs Dispositif de levage Pompes frottement visqueux Tours à dresser Courroies transport. Ventilateurs Freins à courant Coupeuses rotatives Machines de traitem. Centrifugeuses de Foucault Façonnage Laminoirs Raboteuses Compresseurs MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 51: Tension Nominale Variateur
Le courant de charge de base pour VT r0207[1] ou CT r0207[2] est valable pour un moteur CEI standard Siemens à quatre pôles pour le cycle de charge considéré. Les paramètres r0207[1] ou 0207[2] sont repris par défaut pour P0305 en tant que fonction du cycle de charge CT/VT. Pour 0207[1] = r0207[2], il n'est pas possible de faire la distinction entre VT et CT.
Page 52: Courant Variateur Maximum
: Longueur max. câbles non blindés r0231[1] : Longueur max. câbles blindés Remarque: Une CEM totale est assurée uniquement si le câble blindé n'excède pas 25 m dans le cas de l'utilisation d'un filtre CEM. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 53: Réaction Surcharge Variateur
Détection de perte de phase Index: P0291[0] : 1er jeu param. variateur (DDS) P0291[1] : 2e jeu param. variateur (DDS) P0291[2] : 3e jeu param. variateur (DDS) Détails: Voir P0290 (réaction du variateur en présence d'une surcharge) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 54: Temporisation Arrêt Ventilateur
Definit en secondes la temporisation pour la coupure du ventilateur après l'arrêt de l'entraînement. Note: Le réglage à 0 entraîne la coupure immédiate du ventilateur au moment où l'entraînement s'arrête, autrement dit, la temporisation est nulle. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 55: Paramètres Du Moteur
P0320 Courant de magnétisation P0330 Glissement assigné du moteur P0331 Courant assignée de magnétisation P0332 Facteur assigné de puissance P0384 Constante de temps de rotor P1200, P1202, P1203 Reprise au vol P1232, P1232, P1233 Freinage CC MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 56: Tension Assignée Du Moteur
MICROMASTER 410 MICROMASTER 411 MICROMASTER 420 MICROMASTER 430 MICROMASTER 440 *) La tension réseau 1ph 110 V subit une élévation -> tension de sortie du variateur 3ph 230 V Index: P0304[0] : 1er jeu param. variateur (DDS) P0304[1] : 2e jeu param. variateur (DDS) P0304[2] : 3e jeu param.
Page 57: Courant Nominal Moteur Min
Si P0100 = 1, les valeurs seront indiquées en [hp] - voir diagramme sous P0304 (plaque signalétique). La modification est possible uniquement si P0010 = 1 (mise en service rapide). La valeur pre-instituée dépend du type de convertisseur et des données nominales du convertisseur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 58: Rendement Nominal Du Moteur Min
La valeur pre-instituée dépend du type de convertisseur et des données nominales du convertisseur. Requis pour le contrôle vectoriel et la commande U/f avec régulateur de vitesse. Détails: Voir diagramme sous P0304 (plaque signalétique) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 59: Nombre De Paires De Pôles Moteur
Groupe P: MOTOR Max: Affiche le courant de magnétisation calculé du moteur en [A]. Index: r0331[0] : 1er jeu param. variateur (DDS) r0331[1] : 2e jeu param. variateur (DDS) r0331[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 60: Refroissement Du Moteur
à une réduction de charge et de courant. Remarque: Les moteurs des séries 1LA1 et 1LA8 ont un ventilateur intégré. Cependant, ce ventilateur intégré ne doit pas être confondu avec le ventilateur en bout d'arbre. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 61: Calcul Des Paramètres Moteur
Les paramètres de régulation vectorielle sont renseignés par défaut sur la base des paramètres du schéma équivalent du moteur (ESB, P0350 - P0369) et du poids/couple d'inertie du moteur, rapport d'inertie (P0344, P0341, P0342). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 62 P2174[3] Seuil supérieur, couple P2185[3] Seuil supérieur 1, couple P2186[3] Seuil inférieur 1, couple P2187[3] Seuil supérieur 2, couple P2188[3] Seuil inférieur 2, couple P2189[3] Seuil supérieur 3, couple P2190[3] Seuil inférieur 3, couple MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 63 Il est possible de réduire le temps de magnétisation des amplifications supérieures à 100 %. La valeur pre-instituée dépend du type de convertisseur et des données nominales du convertisseur. Cependant, une réduction excessive du temps de magnétisation peut conduire à une magnétisation insuffisante du moteur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 64: Temps De Démagnétisation
La mesure étant effectuée de phase à phase, cette valeur peut apparaître très élevée que prévue (jusqu'à deux fois plus). La valeur affectée à P0350 (résistance statorique) est celle obtenue avec la dernière méthode utilisée. La valeur pre-instituée dépend du type de convertisseur et des données nominales du convertisseur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 65: Résistance Câble
P0358[0] : 1er jeu param. variateur (DDS) P0358[1] : 2e jeu param. variateur (DDS) P0358[2] : 3e jeu param. variateur (DDS) Conditions: Calculé automatiquement à l'aide du modèle de moteur ou déterminé à l'aide du P1910 (identification du moteur). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 66: Inductance Du Secteur
Invers - Γ - schéma équivalent : Cable res. [%] Stator res. [%] Tot.leak.react. [%] Rotor res. [%] r0372.D r0370.D r0377.D r0374.D RΓ (r0331) σ RΓ Câble µΓ Main reactance [%] mΓ r0382.D Câble MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 67 (P0304). Index: P0363[0] : 1er jeu param. variateur (DDS) P0363[1] : 2e jeu param. variateur (DDS) P0363[2] : 3e jeu param. variateur (DDS) Détails: Voir P0362 (flux 1 de la courbe de magnétisation). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 68: Courbe Magnétisation Flux
P0368[1] : 2e jeu param. variateur (DDS) P0368[2] : 3e jeu param. variateur (DDS) Conditions: A une influence sur P0320 (courant de magnétisation du moteur). Détails: Voir P0362 (flux 1 de la courbe de magnétisation). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 69 : 2e jeu param. variateur (DDS) r0373[2] : 3e jeu param. variateur (DDS) Note: Pour la température ambiante, voir P0625 Pour la surchauffe de l'enroulement stator, voir P0627 Impédance nominale du moteur 0304 <=> ⋅ ⋅ 0305 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 70 P0358) σ Index: r0382[0] : 1er jeu param. variateur (DDS) r0382[1] : 2e jeu param. variateur (DDS) r0382[2] : 3e jeu param. variateur (DDS) Note: Impédance nominale du moteur 0304 <=> ⋅ ⋅ 0305 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 71: Co: Résist. Statorique Igbt
Les valeurs supérieures à 25 % peuvent conduire à un glissement excessif du moteur. Vérifier la valeur de la vitesse assignée du moteur [rpm] (P0311). Impédance nominale du moteur 0304 <=> ⋅ ⋅ 0305 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 72: Capteur De Vitesse
Les codeurs avec top zéro peuvent être également connectés, mais le top zéro n'est pas utilisé dans MM4. Le terme "quadrature" dans les réglages 2 et 3 se rapporte aux deux fonctions périodiques qui sont déphasées d'un quart de cycle ou de 90 degrés. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 73 élevée est désactivée ; ainsi, une perte du codeur ne sera pas détectée. Si la détection de perte du codeur est désactivée et en cas de perte du codeur, le fonctionnement du moteur peut devenir instable. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 74: Macros D'application
émanant de la valeur estimée. A l'aide d'un capteur PTC, la température du moteur est calculée par le capteur en relation avec le modèle thermique. Cela tient compte de la redondance du processus de surveillance. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 75 Elles garantissent un fonctionnement sûr et stable aux moteurs standard de Siemens. Pour les moteurs d'autres constructeurs, le paramétrage doit être adapté, le cas échéant. En principe, il est recommandé d'effectuer une identification automatique des paramètres moteur après la mise en service rapide afin de déterminer les paramètres électriques du...
Page 76: Seuil Température Moteur
(peut-être en raison d'un surdimensionnement) et à faible vitesse arrive plus vite en situation de surchauffe qu'un moteur fonctionnant à 50 ou 60 Hz et à pleine charge. Le MM4 prend en compte ces facteurs. MICROMASTER 440 Liste des paramètres...
Page 77: Température Ambiante Moteur
Mes rapide: Non Max: 200.0 Surtempérature du fer statorique. Index: P0626[0] : 1er jeu param. variateur (DDS) P0626[1] : 2e jeu param. variateur (DDS) P0626[2] : 3e jeu param. variateur (DDS) Note: Voir P0627 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 78 Groupe P: MOTOR Max: Affiche la température de l'induit du modèle du moteur. Index: r0632[0] : 1er jeu param. variateur (DDS) r0632[1] : 2e jeu param. variateur (DDS) r0632[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 79 Cette valeur est limitée au courant maximal du variateur ou à 400 % du courant assigné du variateur (P0305), la valeur la plus faible étant appliquée. ⋅ (r0209, P0305) ⋅ P0640 P0305 Détails: Voir le diagramme fonctionnel de la limitation du courant. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 80: Source De Commande
P0700 = 4 P0700 = 5 P0700 = 6 P0701 P0702 P0703 P0704 P0705 P0706 P0707 P0708 P0731 52.3 52.3 52.3 52.3 52.3 52.3 P0732 52.7 52.7 52.7 52.7 52.7 52.7 P0733 P0800 P0801 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 81 Les paramètres suivants ne sont pas écrasés si l 'on modifie P0700 : P0810 P0811 P0820 P0821 P2810 P2812 P2814 P2816 P2818 P2820 P2822 P2824 P2826 P2828 P2830 P2832 P2834 P2837 P2840 P2843 P2846 P2849 P2854 P2859 P2864 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 82: Entrées Tor
P0010 = 1, P3900 = 1 - 3 fin de la mise en service rapide ou si P0010 = 30, P0970 = 1 réglage usine. Remarque: Le réglage 99 (FCOM) est réservé exclusivement au niveau expert. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 83 Bloquer csg additionnelle fréq. Libérer paramétrage FCOM Index: P0703[0] : 1er jeu param. commande (CDS) P0703[1] : 2e jeu param. commande (CDS) P0703[2] : 3e jeu param. commande (CDS) Détails: Voir P0701 (fonction de l'entrée TOR 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 84 Bloquer csg additionnelle fréq. Libérer paramétrage FCOM Index: P0705[0] : 1er jeu param. commande (CDS) P0705[1] : 2e jeu param. commande (CDS) P0705[2] : 3e jeu param. commande (CDS) Détails: Voir P0701 (fonction de l'entrée TOR 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 85 P0707[1] : 2e jeu param. commande (CDS) P0707[2] : 3e jeu param. commande (CDS) Note: Les signaux supérieurs à 4 V sont actifs, les signaux inférieurs à 1,6 V sont inactifs. Détails: Voir P0701 (fonction de l'entrée TOR 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 86 Csg=param FCOM Cmd=CB sur COM Csg=csg MOP Cmd=CB sur COM Csg=csg analog Cmd=CB sur COM Csg=Fréq. fixe Cmd=CB sur COM Csg=USS sur BOP Cmd=CB sur COM Csg=CB sur COM Cmd=CB sur COM Csg=para analog2 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 87: Nombre D'entrées Tor
Bit05 Entrée TOR 6 ARRET MARCHE Bit06 Entrée TOR 7 (via CAN 1) ARRET MARCHE Bit07 Entrée TOR 8 (via CAN 2) ARRET MARCHE Note: Lorsque le signal est actif, le segment est éclairé. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 88 Mode PNP ==> actif à l'état haut Valeur: NPN : les bornes 5/6/7/8/16/17 doivent être reliées via la borne 28 (0 V). PNP : les bornes 5/6/7/8/16/17 doivent être reliées via la borne 9 (24 V). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 89: Sorties Tor
53.B Sortie PID r2294 == P2291 (PID_max) 0 fermé Détails: Fonctions de signalisation ==> voir paramètres r0052, r0053 Frein de maintien du moteur ==> voir paramètre P1215 Frein CC ==> voir paramètres P1232, P1233 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 90 0 fermé 53.7 Vcc act. r0026< P2172 0 fermé 53.8 Vcc act. r0026> P2172 0 fermé 53.A Sortie PID r2294 == P2292 (PID_min) 0 fermé 53.B Sortie PID r2294 == P2291 (PID_max) 0 fermé MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 91: Co/Bo: États Des Sorties Tor
/ perte de signal F0080 est détectée si la grandeur d'entrée du CAN est inférieure à 0.5 * P0761. Entrée analogique P0761 0,5 ⋅ P0761 Perte signal r0751 Acquit. défauts P0762 F0080 CAN ap. norm. r0755 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 92: Can À Temps De Lissage
Affiche la valeur lissée de l'entrée analogique en [%] après le bloc de normalisation. Index: r0754[0] : Entrée analogique 1 (CAN 1) r0754[1] : Entrée analogique 2 (CAN 2) Conditions: P0757 à P0760 définissent la plage (normalisation CAN) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 93 ARRET = entrée de tension (10 V) MARCHE = entrée de courant (20 mA) Affectation des interrupteurs DIP aux entrées analogiques : DIP à gauche (DIP 1) = entrée analogique 1 DIP à droite (DIP 2) = entrée analogique 2 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 94 ASPmin représente la consigne analogique la plus basse (pouvant être égale à 0 V / 20 mA). Les valeurs par défaut produisent une normalisation de 0 V / 0 mA = 0 % et 10 V / 20 mA = 100 %. MICROMASTER 440 Liste des paramètres...
Page 95 Fixe la valeur de Y1 en [%] comme décrit sous P0757 (normalisation CAN). Index: P0758[0] : Entrée analogique 1 (CAN 1) P0758[1] : Entrée analogique 2 (CAN 2) Conditions: Influence P2000 à P2003 (fréquence de référence, tension, courant et couple) selon la consigne à générer. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 96: Largeur D'hystérésis Can [V/Ma]
P2000 = 50 Hz P0759 = 8 V P0760 = 75 % P0757 = 2 V P0758 = -75 % P0761 = 0.1 V (0.1 V de part et d'autre du centre) P0756 = 0 or 1 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 97: Temporisation Pour Perte L'act
Définit la temporisation entre la perte de la consigne analogique et la signalisation du défaut F0080. Index: P0762[0] : Entrée analogique 1 (CAN 1) P0762[1] : Entrée analogique 2 (CAN 2) Note: Les utilisateurs experts peuvent choisir la réaction au défaut F0080 (ARRET2 par défaut). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 98: Sorties Analogiques
à 1 dans r0785, dans le cas contraire il reste à 0. Réglages possible: ARRET MARCHE Index: P0775[0] : Sortie analogique 1 (CNA 1) P0775[1] : Sortie analogique 2 (CNA 2) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 99 Les valeurs par défaut du bloc de normalisation produisent une normalisation de P1 : 0.0 % = 0 mA P2 : 100.0 % = 20 mA Conditions: Influence P2000 à P2003 (fréquence de référence, tension, courant et couple) selon la consigne à générer. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 100 Groupe P: TERMINAL Actif: Après valid. Mes rapide: Non Max: Définit la valeur y2 de la caractéristique de sortie Index: P0780[0] : Sortie analogique 1 (CNA 1) P0780[1] : Sortie analogique 2 (CNA 2) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 101: Largeur D'hystérésis Cna
Affiche l'état de la sortie analogique. Bit 0 signale que la valeur de la sortie analogique 1 est négative. Bit 1 signale que la valeur de la sortie analogique 2 est négative. Champs bits: Bit00 Sortie analogique 1 négative Bit01 Sortie analogique 2 négative MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 102: Jeu De Paramètres / De Commande / D'entraînement
722.3 = Entrée TOR 4 (P0704 doit être réglé sur 99, FCOM) 722.4 = Entrée TOR 5 (P0705 doit être réglé sur 99, FCOM) 722.5 = Entrée TOR 6 (P0706 doit être réglé sur 99, FCOM) Note: Voir P0800 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 103 (0:0) r0055 BI: CDS bit 0 l/d CO/BO: mot cde 1 P0810 r0054 (0:0) r0054 temps de commutation temps de commutation environ 4 ms environ 4 ms CDS actif r0050 CO: CDS actif r0050 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 104 722.6 = Entrée TOR 7 (via entrée analogique 1, P0707 doit être réglé sur 99) 722.7 = Entrée TOR 8 (via entrée analogique 2, P0708 doit être réglé sur 99) Note: Bit 0 est également important pour la sélection du jeu de paramètres FCOM. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 105: Copier Jeu Paramètres Du Variat
CO/BO: Act CtrlWd2 P0821 r0055 (0:0) r0055 BI: DDS bit 0 CO/BO: Act CtrlWd2 P0820 r0055 (0:0) r0055 Changeover time Changeover time approx. 50 ms approx. 50 ms DDS active r0051[1] CO: Active DDS r0051 [2] MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 106 Commuter sur DDS2 (vérification avec r0051) Exécuter la MES avec le moteur 2 ; adapter les autres paramètres DDS2 Moteur 1 Moteur 2 Note: Le bit 1 est également important pour la sélection du jeu de paramètres FCOM. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 107: Paramètres De Commande Fcom
Activé uniquement quand P0719 < 10. Voir P0719 (sélection de la source d'ordre / de consigne). Note: ARRET1 signifie décélération suivant la rampe jusqu'à 0 en utilisant P1121. ARRET1 est actif à l'état bas. La priorité des ordres ARRET par ordre décroissant est : ARRET2, ARRET3, ARRET1 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 108 Note: ARRET2 signifie la suppression immédiate des impulsions ; le moteur s'arrête par ralentissement naturel. ARRET2 est actif à l'état bas. La priorité des ordres ARRET par ordre décroissant est : ARRET2, ARRET3, ARRET1 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 109 Activé uniquement quand P0719 < 10. Voir P0719 (sélection de la source d'ordre / de consigne). Note: ARRET3 signifie un arrêt rapide suivant une rampe jusqu'à 0 Hz via P1135. ARRET3 est actif à l'état bas. La priorité des ordres ARRET est par ordre décroissant : ARRET2, ARRET3, ARRET1 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 110: Bi: Découpage Libéré Min
Interrupteur DIP = 0 l'adresse définie dans P0918 (adresse CB) est valide Interrupteur DIP pas = 0 le réglage de l'interrupteur DIP est prioritaire ; la position de l'interrupteur DIP est indiquée par P0918. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 111 A chaque fois qu'un défaut dans l'indice 0 est acquitté (F1e), un décalage se produit dans l'historique des défauts comme le montre le diagramme ci-dessus. Conditions: L'indice 1 est utilisé uniquement si le second défaut survient avant l'acquittement du premier défaut. Détails: Voir Alarmes et défauts. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 112 : Dernière coupure -1, val. déf. 4 r0949[4] : Dernière coupure -2, val. déf. 5 r0949[5] : Dernière coupure -2, val. déf. 6 r0949[6] : Dernière coupure -3, val. déf. 7 r0949[7] : Dernière coupure -3, val. déf. 8 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 113: Nbre Total De Défauts
Unité: - Usine: - Groupe P: COMM Max: Version du firmware Index: r0964[0] : Société (Siemens = 42) r0964[1] : Type de produit r0964[2] : Version de microprogramme r0964[3] : Date du microprogramme (année) r0964[4] : Date microprogramme (jour/mois) Exemple: n°...
Page 114: Transfert Données Ram À Eeprom
DriveMonitor affiche "NC" (not connected) ou "drive busy" dans la barre d'état. BOP affiche le texte "busy" Au terme de la procédure de réinitialisation, la communication est automatiquement rétablie dans le cas des outils sur PC (par ex. Starter) ou du BOP. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 115: Source De Consigne
+ csg analog.2 Csg analog. + csg analog.2 Fréquence fixe + csg analog.2 USS sur BOP + csg analog.2 USS sur COM + csg analog.2 CB sur COM + csg analog.2 Csg analog.2 + csg analog.2 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 116 Si le paramètre P1000 est modifié, tous les paramètres BICO du tableau suivant le sont aussi. Note: Les chiffres simples se rapportent à des consignes principales sans consignes additionnelles. La modification de ce paramètre provoque la réinitialisation de tous les réglages pour l'élément sélectionné (retour aux valeurs par défaut). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 117 755.1 P1070 1.0 P1071 x = 7 755.1 755.1 755.1 755.1 755.1 755.1 755.1 755.1 P1075 1.0 P1076 Exemple: P1000 = 21 → P1070 = 1050.0 P1071 = 1.0 P1075 = 755.0 P1076 = 1.0 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 118: Fréquences Fixes
P1001[2] : 3e jeu param. variateur (DDS) Exemple: Sélection codée binaire : DIN4 DIN3 DIN2 DIN1 0 Hz P1001 P1002 P1003 P1004 P1005 P1006 P1007 P1008 P1009 P1010 FF10 P1011 FF11 P1012 FF12 P1013 FF13 P1014 FF14 P1015 FF15 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 119 Définit la consigne de fréquence fixe 5. Index: P1005[0] : 1er jeu param. variateur (DDS) P1005[1] : 2e jeu param. variateur (DDS) P1005[2] : 3e jeu param. variateur (DDS) Détails: Voir paramètre P1001 (fréquence fixe 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 120 Définit la consigne de fréquence fixe 11. Index: P1011[0] : 1er jeu param. variateur (DDS) P1011[1] : 2e jeu param. variateur (DDS) P1011[2] : 3e jeu param. variateur (DDS) Détails: Voir paramètre P1001 (fréquence fixe 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 121 P1016[0] : 1er jeu param. commande (CDS) P1016[1] : 2e jeu param. commande (CDS) P1016[2] : 3e jeu param. commande (CDS) Détails: Le tableau dans P1001 (fréquence fixe 1) décrit l'utilisation des fréquences fixes. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 122: Bi: Sélection Fréq. Fixe, Bit
P1023 = 722.3 ==> Entrée TOR 4 P1026 = 722.4 ==> Entrée TOR 5 P1028 = 722.5 ==> Entrée TOR 6 Conditions: Accessible uniquement si P0701 - P0706 = 99 (fonction des entrées TOR = FCOM) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 123 P1026[2] : 3e jeu param. commande (CDS) Conditions: Accessible uniquement si P0701 - P0706 = 99 (fonction des entrées TOR = FCOM) Détails: Voir P1020 (sélection de fréquence fixe, bit 0) pour les réglages les plus fréquents. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 124 P1028[2] : 3e jeu param. commande (CDS) Conditions: Accessible uniquement si P0701 - P0706 = 99 (fonction des entrées TOR = FCOM) Détails: Voir P1020 (sélection de fréquence fixe, bit 0) pour les réglages les plus fréquents. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 125: Potentiomètre Motorisé (Mop)
722.6 = Entrée TOR 7 (via entrée analogique 1, P0707 doit être réglé sur 99) 722.7 = Entrée TOR 8 (via entrée analogique 2, P0708 doit être réglé sur 99) 19.D = Diminution du Pot. mot. via BOP MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 126: Co: Fréq De Sortie Mop
Bit14 P0719 = 51 P0719 = 0, P0700 = 6, P1000 = 1 mot de cde CB mot de cde CB P0719 = 1, P0700 = 6 r2090 Bit13 r2090 Bit14 P0719 = 61 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 127: Marche Par À-Coups (Jog)
722.7 = Entrée TOR 8 (via entrée analogique 2, P0708 doit être réglé sur 99) 19.9 = JOG à gauche via BOP Conditions: Activé uniquement quand P0719 < 10. Voir P0719 (sélection de la source d'ordre / de consigne). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 128: Fréquence Marche À-Coups Droite
P1059[1] : 2e jeu param. variateur (DDS) P1059[2] : 3e jeu param. variateur (DDS) Conditions: Les temps de montées et de descente utilisés dans la marche par à-coups sont réglés respectivement dans P1060 et P1061. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 129: Temps Montée Marche Par À-Coups
La durée de la rampe sera utilisée comme suit: P1060 / P1061 : Le mode par à-coups est actif P1120 / P1121 : Le mode Normal (MARCHE/ARRET) est actif P1060 / P1061 : Le mode Normal (MARCHE/ARRET) et P1124 sont actifs MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 130: Canal De Consigne
P1075[1] : 2e jeu param. commande (CDS) P1075[2] : 3e jeu param. commande (CDS) Réglages fréquent: = Consigne entrée analogique 1 1024 = Consigne de fréquence fixe 1050 = Consigne du potentiomètre motorisé (Pot.Mot.) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 131: Co: Consigne Total De Fréquence
P1055 (BI: déblocage JOG à droite) ou P1056 (BI: déblocage JOG à gauche) définit respectivement la source de l'ordre JOG à droite ou JOG à gauche. Note: P1055 = 0 et P1056 = 0 ==> La consigne de fréquence totale est sélectionnée. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 132 La valeur fixée ici est valable à la fois pour la rotation dans le sens horaire et anti-horaire. Dans certaines conditions (p.ex. rampe, limitation de courant), le moteur peut fonctionner en dessous de la fréquence minimale. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 133 Si l'on se donne par ex. P1082 = 80 Hz, P2000 = 50 Hz, P1000 = 2 et pour l'entrée analogique les valeurs suivantes P0757 = 0 V, P0758 = 0 %, P0759 = 10 V, P0760 = 100 %, la valeur d'entrée analogique 10 V donnera une fréquence de consigne de 50 Hz. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 134: Consigne De Fréquence Maxi
Evite les effets de résonance mécanique et supprime les fréquences dans la plage de +/- P1101 (bande de fréquence occultée). Index: P1093[0] : 1er jeu param. variateur (DDS) P1093[1] : 2e jeu param. variateur (DDS) P1093[2] : 3e jeu param. variateur (DDS) Détails: Voir P1091 (fréquence occultée 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 135: Bande De Fréquence Occultée Min
Cette fonction ne désactive pas la fonction "inversion"; au contraire, un ordre d'inversion ordonne au moteur de tourner dans la direction normale comme décrit plus haut. P1110 = 1 ON/OFF1 Inverse (r1170) cons P1080 -P1080 (r1078) cons MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 136: Co: Cons. Fréqu. Avant Grampe
La durée de la rampe sera utilisée comme suit: P1060 / P1061 : Le mode par à-coups est actif P1120 / P1121 : Le mode Normal (MARCHE/ARRET) est actif P1060 / P1061 : Le mode Normal (MARCHE/ARRET) et P1124 sont actifs MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 137: Temps De Descente
La durée de la rampe sera utilisée comme suit: P1060 / P1061 : Le mode par à-coups est actif P1120 / P1121 : Le mode Normal (MARCHE/ARRET) est actif P1060 / P1061 : Le mode Normal (MARCHE/ARRET) et P1124 sont actifs MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 138: Temps De Lissage Initial Montée
Définit le temps de lissage au départ de la rampe de descente indiquée dans P1130 (temps de lissage de la rampe de montée). Index: P1132[0] : 1er jeu param. variateur (DDS) P1132[1] : 2e jeu param. variateur (DDS) P1132[2] : 3e jeu param. variateur (DDS) Détails: Voir le paramètre P1130. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 139: Temps De Lissage Final Descente
P1134[2] : 3e jeu param. variateur (DDS) Conditions: No effect until P1130 (Ramp-up initial rounding time) or P1131 (Ramp-up final rounding time) or P1132 (Ramp-down initial rounding time) or P1133 (Ramp-down final rounding time) > 0 s. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 140: Bi: Libération. Gén. Rampe
P1142[2] : 3e jeu param. commande (CDS) r1170 CO: Consigne de fréq. après G Niveau Min: Type données: Float Unité: Hz Usine: - Groupe P: SETPOINT Max: Affiche la consigne de fréquence totale après le générateur de rampe. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 141: Reprise Au Vol
La reprise au vol doit être utilisée dans tous les cas où le moteur risque de continue à tourner (par ex. après une brève panne de réseau) ou s'il est entraîné par la charge. Sinon, des coupures peuvent survenir pour cause de surintensité. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 142: Courant Moteur : Reprise Au Vol
Note: Une valeur plus élevée génère un gradient plus plat et par conséquent une recherche plus longue. Une valeur plus faible a l'effet contraire. En contrôle vectoriel, le paramètre P1203 est désactivé MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 143: Mot D'état : Reprise Au Vol
Bit06 Adaptation N réglée sur zéro Bit07 Réservé Bit08 Réservé Bit09 Réservé Bit10 Direction positive Bit11 Recherche démarrée Bit12 Courant est appliqué Bit13 Recherche échouée Bit14 Ecart zéro Bit15 Le régulateur N est actif MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 144: Redémarrage Automatique
L'ordre ON doit être connecté via l'entrée numérique (TOR). Le réglage 6 permet un redémarrage immédiat du moteur. Le tableau suivant présente une vue globale du paramètre P1210 et de sa fonctionnalité. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 145: Nbre De Tentatives De Redémarra
Type données: U16 Unité: - Usine: 3 Groupe P: FUNC Actif: Après valid. Mes rapide: Non Max: Définit le nombre de fois que le variateur tente de redémarrer si P1210 (reprise au vol) est activé. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 146: Frein De Maintien Du Moteur
(p1080) p1216 r0052.C Bit 12 desserré Etat du frein serré Temps de desserrage du frein Temps de serrage du frein Réglages possible: Cmd Frein de maintien bloquée Cmd Frein de maintien libérée MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 147: Temporisation Déblocage Frein De Min
P1080. Ainsi, le serrage du frein est assuré avant que la tension du moteur ne soit coupée. P1217 ≥ Temps de serrage du frein + temps de fermeture du relais Détails: Voir le paramètre P1215. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 148: Frein Cc
Le frein à CC ne peut pas être utilisé en liaison avec les machines synchrones (par exemple P0300 = 2). Remarque: Cette temporisation est réglage sous P0347 (temps de démagnétisation). Si ce temps est trop court, des coupures peuvent se produire pour des raisons de surintensité. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 149: Durée Du Freinage Cc
P1233 OFF1/OFF3 P0347 OFF2  f  OFF ramp OFF2 P1234 Freinage DC OFF2 Freinage DC actif r0053 Bit00 P1233 Le courant continu injecté pendant la durée P1233 est spécifié par le paramètre P1232. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 150: Fréquence Démarrage Du Freinag Min
P1234[0] : 1er jeu param. variateur (DDS) P1234[1] : 2e jeu param. variateur (DDS) P1234[2] : 3e jeu param. variateur (DDS) Détails: Voir P1230 (activation du freinage CC) et P1233 (durée du freinage CC). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 151: Frein Combiné
Si utilisé avec le régulateur Vdc max activé, le régime de l'entraînement tandis que le freinage peut empirer paticulièrement avec des valeurs élevées de freinage combiné. Le freinage combiné ne fonctionne pas lorsque l'entraînement est en contrôle vectoriel. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 152: Frein Rhéostatique
Initialement, le frein fonctionnera à un cycle opératoire élevé en fonction du niveau DC-link jusqu'à ce que la limite thermique. Le cycle opératoire spécifié par ce paramètre sera alors imposé. Le résistor doit être en mesure de fonctionner à ce niveau indéfiniment sans surchauffe. Résisteur de freinage Chopper control MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 153: Régulateur Vcc
Régulateur Vcc non libéré Régulateur Vcc-max libéré Régulateur Vcc-min libéré Rég.Vcc-max & Vcc-min libérés Index: P1240[0] : 1er jeu param. variateur (DDS) P1240[1] : 2e jeu param. variateur (DDS) P1240[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 154: Facteur Dynamique De Vcc Max Min
P1243 = 100 % signifie que les paramètres P1250, P1251 et P1252 sont utilisés tels qu'ils sont réglés. Sinon, ils sont multipliés par P1243 (facteur dynamique de Vdc-max). Note: L'adaptation du régulateur Vdc est calculé automatiquement à partir des données du moteur et du variateur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 155: Temps Intégration Régulateur Vcc
Max: 1000.0 Entre la constante du temps d'intégration pour le régulateur Vdc. Index: P1252[0] : 1er jeu param. variateur (DDS) P1252[1] : 2e jeu param. variateur (DDS) P1252[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 156: Limitation Sortie Du Régulateur
Maintenir la tension dclink jusqu'au retour du secteur ou à la coupure de la commande à tension nulle. La fréquence est conservée en dessus de la limite de fréquence fournie dans P1257. P1245 DC_min P1257 Impulsion activer MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 157: Limite De Fréquence Pour Kb
Fréquence utilisé pour que l'égalisation cinétique maintienne la vitesse ou désactive les impulsions en fonction de P1256. Index: P1257[0] : 1er jeu param. variateur (DDS) P1257[1] : 2e jeu param. variateur (DDS) P1257[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 158: Type De Régulation
P1300 = 5,6 : U/f pour applications textiles La compensation de glissement est verrouillée. Le régulateur Imax modifie uniquement la tension de sortie. Le régulateur Imax n'a pas d'effet sur la fréquence de sortie. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 159 P1472: SLVC I terme P1610: SLVC accélération continue du couple (accélération boucle ouverte) P1611: surcouple acc. SLVC (accélération boucle ouverte) P1750: mot de contrôle du modèle de moteur P1755: fréq. arrêt moteur modèle (SLVC) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 160 − − − − − − − − Réaction perte vit. retardée 1) Si la régulation de vitesse est sélectionnée , une consigne de couple est disponible via le canal de consigne additionnelle . MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 161: Commande U/F
La tension V_ConBoost,100 est définie comme suit : P1310 ⋅ ⋅ 0305 0350 ConBoost ConBoost,1 ConBoost,5 Index: P1310[0] : 1er jeu param. variateur (DDS) P1310[1] : 2e jeu param. variateur (DDS) P1310[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 162: Surélévation À L'accélération Min
P1311[0] : 1er jeu param. variateur (DDS) P1311[1] : 2e jeu param. variateur (DDS) P1311[2] : 3e jeu param. variateur (DDS) Conditions: Die Spannungsanhebung P1311 hat bei der Vektorregelung keine Auswirkung. Note: Voir P1310 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 163: Surélévation Au Démarrage
Die Spannungsanhebung beim Anlauf P1312 hat bei der Vektorregelung keine Wirkung. Note: Voir P1310 r1315 CO: tens. totale de surélévation Niveau Min: Type données: Float Unité: V Usine: - Groupe P: CONTROL Max: Affiche la valeur totale de la surélévation de tension (en volts). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 164: Fréquence De Fin De Surélévation
P1310 à 0 Hz tension nominale à la fréquence nominale La surélévation à l'accélération et la surélévation au démarrage définis dans P1311 et P1312 sont appliqués à U/f avec caractéristique programmable. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 165 Paramètre FCOM pour sélectionner la source de la consigne de tension pour la commande U/f indépendante. Index: P1330[0] : 1er jeu param. commande (CDS) P1330[1] : 2e jeu param. commande (CDS) P1330[2] : 3e jeu param. commande (CDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 166: Fréquence De Démarrage Pour Fcc
L'élévation constante de la tension P1310 est désactivée en continue, de façon analogue à l'enclenchement de FCC. Par contre, les élévations de tension P1311 et P1312 restent actives dans toute la plage de fréquences. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 167: Compensation De Glissement
La valeur calculée pour la compensation du glissement (mise à l'échelle par P1335) est limitée par l'équation suivante : P1336 1335 P1335 ⋅ r0330 Slip_comp_ Slip_comp_max Slip_act r1337 r0065 Canal de consigne r1078 r0063 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 168: Limitation Du Glissement
Dans les modes de fonctionnement U/f (voir P1300), le régulateur d'amortissement de résonance est actif dans une plage d'environ 5% à 70% de la fréquence du moteur nominale (P0310). Une valeur trop élevée conduit à une instabilité (réaction positive). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 169: Régulateur Imax
Régulateur de fréquence Imax (régulation PI) Voir description au paramètre P1340 pour de plus amples informations. Index: P1341[0] : 1er jeu param. variateur (DDS) P1341[1] : 2e jeu param. variateur (DDS) P1341[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 170: Co: Sortie Fréq. Régulateur Imax
Régulateur de tension Imax (régulation PI) Voir description au paramètre P1340 pour de plus amples informations. Index: P1346[0] : 1er jeu param. variateur (DDS) P1346[1] : 2e jeu param. variateur (DDS) P1346[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 171: Démarrage Progressif
Inconvénient : le moteur risque d'effectuer un mouvement P1350 = 1: (génération régulière de la tension) Avantage : le moteur risque moins d'effectuer un mouvement Inconvénient : le temps est plus long pour atteindre le flux recherché MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 172: Contrôle Vectoriel
Changement DDS en cours Détails: Voir P052 (CO/BO: mot d'état 1) r1438 CO: Consigne fréq. pour rég. Niveau Min: Type données: Float Unité: Hz Usine: - Groupe P: CONTROL Max: Affiche la consigne du régulateur de vitesse. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 173: Régulateur De Vitesse Avec/Sans Capteur
Entre la constante du temps de dosage d'intégration pour le régulateur de vitesse. Index: P1462[0] : 1er jeu param. variateur (DDS) P1462[1] : 2e jeu param. variateur (DDS) P1462[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 174: Bi: Régler Intégrat. Du Rég
Si P1482 (action du régulateur de vitesse) est connectée à la libération de l'impulsion, l'action intégrale du régulateur sera réglée sur la dernière valeur avant le blocage de l'impulsion. Aucune des fonctions n'est disponible après une reprise au vol. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 175: Statisme
P1488[0] : 1er jeu param. variateur (DDS) P1488[1] : 2e jeu param. variateur (DDS) P1488[2] : 3e jeu param. variateur (DDS) Conditions: La normalisation (P1489) doit être > 0 pour que l'affaiblissement soit effectif. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 176: Co: Fréquence Affaiblissement
Non libéré Libéré Index: P1492[0] : 1er jeu param. variateur (DDS) P1492[1] : 2e jeu param. variateur (DDS) P1492[2] : 3e jeu param. variateur (DDS) Conditions: Effectif seulement si normalisation d'affaiblissement (P1489) > 0 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 177: Commande Anticipatrice Du Régulateur De Vitesse
Entre la normalisation de l'accélération en [%] pour le contrôle vectoriel sans capteur (SLVC) à basses fréquences. Index: P1499[0] : 1er jeu param. variateur (DDS) P1499[1] : 2e jeu param. variateur (DDS) P1499[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 178: Régulation De Couple
P1500 = 2 r2015 CO: PZD depuis liaison BOP (USS) Contrôle de séquence BOP link P1000 = Consigne COM link supp. couple Commande du couple COM link P1000 = 2 Consigne supp. du couple ADC2 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 179 2050.1 2050.1 2050.1 2050.1 2050.1 P1511 755.0 2015.1 2018.1 2050.1 755.1 P1503 x = 7 755.1 755.1 755.1 755.1 755.1 755.1 P1511 Exemple : P1500 = 24 → P1503 = 2015.1 P1511 = 755.0 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 180: Bi: Commuter Sur Régul. Coupl
OFF2 Source ON/OFF1 P0840 ON/OFF1 Détails: Pour le régulateur de vitesse de rotation avec réaction d'asservissement du capteur, cf. P1460. Pour le régulateur de vitesse de rotation sans réaction d'asservissement du capteur, cf. P1470. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 181: Consigne Additionnelle De Couple
Entre une valeur fixe pour la limitation supérieure du couple. 1.5 ⋅ r0333 P1520 ± 4 ⋅ r0333 P1520 Index: P1520[0] : 1er jeu param. variateur (DDS) P1520[1] : 2e jeu param. variateur (DDS) P1520[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 182: Limitation De Couple / De Puissance
Limitation de couple r1526 r1527 P1530 P1531 Couple de Puissance Puissance de bascu. rotation constant constante basculement Conditions: Les paramètres r1526 et r1527 dépendent de P1520, P1521, P1522, P1523 et P1525. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 183: Co: Limitation Inférieure Couple
Affiche la composante de courant génératrice du couple maximal. r1537 CO: courant max. regén. couple Niveau Min: Type données: Float Unité: A Usine: - Groupe P: CONTROL Max: Affiche la composante de courant maximale régénérative du couple. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 184: Commande De Flux
La tension de sortie maximale possible r0071 du variateur est déterminée par la tension du circuit intermédiaire r0026 ainsi que par le degré de modulation maximal P1803 dans le bloc de commande. Ψ Ψ cons Motor P1570 N,Motor Ψ (100 %) Motor shuntage du champ N,Motor MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 185: Réserve Tension Dynamique
P1580 pour la marche à vide ou en charge partielle, que par P1570 en pleine charge. 1570 ⋅ P1580 = 0 % sd,N P1580 = x % P1580 = 100 % ⋅ 5 sd,N sd ,N MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 186 Pour P1610 = 0 %, la consigne de courant calculée correspond à la marche à vide (courant de magnétisation nominal). Pour P1610 = 100 %, la consigne de courant calculée correspond au couple assigné du moteur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 187: Régulateur D'intensité De Courant
PI. r1724 CO: sortie intégrale régul. Isd Niveau Min: Type données: Float Unité: V Usine: - Groupe P: CONTROL Max: Affiche la sortie intégrale du régulateur de courant Isd (courant de flux) (régulateur PI). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 188: Modèle De Moteur
(SLVC) à des fréquences très basses. Par conséquent, il englobe les conditions suivantes : fonctionnement juste après une commande ON croisement zéro. démarrage croisement zéro boucle fermée boucle fermée P1755 P1755 boucle ouverte boucle ouverte P1755 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 189: Mot D'état Du Modèle De Moteur
Champs bits: Bit00 Transiter boucle ouverte Bit01 Adaptation N désactivée Bit02 Fréq. commut. observateur Bit03 Régulateur vitesse activé Bit04 Injection de courant Bit05 Démarrer baisse du flux Bit14 Rs adapté Bit15 Xh adapté MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 190 Réglage de la temporisation pour le basculement du mode commande vers le mode régulation (fréquence supérieure à la fréquence de basculement). Index: P1759[0] : 1er jeu param. variateur (DDS) P1759[1] : 2e jeu param. variateur (DDS) P1759[2] : 3e jeu param. variateur (DDS) Conditions: Voir P1750, P1755, P1756 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 191: Co: Différence D'angle Du Flux
P1780[0] : 1er jeu param. variateur (DDS) P1780[1] : 2e jeu param. variateur (DDS) P1780[2] : 3e jeu param. variateur (DDS) Note: Pour les moteurs synchrones, seule l'adaptation de la résistance statorique est exécutée. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 192: Sortie Pour Adaptation Xm
Affiche l'adaptation de la réactance principale du régulateur en [%] par rapport à l'impédance assignée. f ≤ Pour on a : r0382 r1787 ⋅ Γ Γ Γ Start adapt Note: Impédance nominale du moteur 0304 <=> ⋅ ⋅ 0305 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 193: Paramètres Du Variateur (Modulateur)
Quand la rotation positive et négative est activée, la consigne de fréquence est utilisée directement. Quand les deux, positive et négative, sont désactivées, la valeur de référence est mise à zéro. Détails: Voir P1000 (sélectionner la consigne de fréquence) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 194: Identification Du Moteur
Si l'identification du moteur est activée (par ex. P1910 = 1), l'ordre MARCHE suivant lance la procédure de mesure et génère l'alarme A0541. Une fois la mesure terminée, le paramètre P1910 ainsi que l'alarme seront annulés. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 195 Type données: Float Unité: - Usine: - Groupe P: MOTOR Max: Affiche l'inductance statorique identifiée. Index: r1916[0] : Phase U r1916[1] : Phase V r1916[2] : Phase W Détails: Cf. P1915 (inductance statorique nominale identifiée) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 196 Spécifie la tension de référence pour la génération d'un vecteur de tension d'essai (utilisé par exemple pour calibrer le shunt). P1931 Phase Niveau Min: EtatMES: CUT Type données: U16 Unité: - Usine: 1 Groupe P: INVERTER Actif: immédiat Mes rapide: Non Max: Définit la phase du vecteur de tension MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 197: Optimisation De La Vitesse
(normée soit (Hex) une valeur physique (Hz)), le MICROMASTER fait implicitement une traduction normative vers l'objet final. P2016 r0021 r0021[Hz] USS-PZD ⋅ y[Hex] 4000 liaison BOP P2000[Hz] x[Hz] y[Hex] r2015 P1070 USS-PZD r2015[1] ⋅ y[Hz] 2000 liaison BOP 4000[Hex] y[Hz] x[Hex] MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 198: Tension De Référence Min
Si une connexion entre 2 paramètres est réalisées, par "BiCo", et les paramètres ont une différente représentation (normée soit (Hex) une valeur physique (V)), le MICROMASTER fait implicitement une traduction normative vers l'objet final. P0771 r0026 r0026[V] ⋅ y[Hex] 4000 P2001[V] x[V] y[Hex] MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 199: Courant De Référence
(normée soit (Hex) une valeur physique (kW / hp)), le MICROMASTER fait implicitement une traduction normative vers l'objet final. P2019 r0032 r0032 ⋅ y[Hex] 4000 liaison COM r2004 x[kW] y[Hex] x[hp] dépendant de P0100 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 200: Paramètres De Communication (Uss, Cb)
P2011[1] : Lia. BOP de l'interface série Note: Vous pouvez connecter jusqu'à 30 autres variateurs sur la liaison série, autrement dit 31 variateurs au total, et les commander avec le protocole de bus série USS. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 201: Longueur Pzd Uss
Lorsque P2012 >= 4, le mot de commande additionnel (STW2 / MotCde2) doit être transmis dans le 4ème mot PZD si l'interface est utilisée pour piloter le variateur (P0700 ou P0719). STW2 PZD1 PZD2 PZD3 PZD4 P2012 mot de commande consigne principale valeur réelle principale mot d'état données process MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 202: Longueur Pkw Uss
P2013 = 3 P2013 = 4 P2013 = 127 Master ? MM4 22BC 0000 0005 22BC 0000 0000 0005 22BC 0000 0005 0000 MM4 ? Master 12BC 0000 0005 12BC 0000 0000 0005 12BC 0000 0005 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 203 Avec P2012 >= 4, le mot de commande additionnel (STW2) doit être transmis dans le 4ème mot PZD lorsque le variateur est commandé (P0700 ou P0719) à travers l'interface série (USS sur link BOP). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 204 P2016[0] = 52.0 (par défaut). Dans ce cas, la valeur de r0052[0] (CO/BO: mot d'état) est transmise au port BOP comme 1er PZD. Note: Si r0052 n'est pas indexé, aucun indice n'apparaît à l'affichage (".0"). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 205 Avec P2012 >= 4, le mot de commande additionnel (STW2) doit être transmis dans le 4ème mot PZD lorsque le variateur est commandé (P0700 ou P0719) à travers l'interface série (USS sur link COM). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 206 Si l'octet d'adresse (ADR) ne correspond pas au numéro de participant (pour l'esclave) ou au numéro de participant escompté pour l'esclave (pour le maître), le télégramme est alors rejeté. Index: r2025[0] : Lia. COM de l'interface série r2025[1] : Lia. BOP de l'interface série MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 207 Acquittement des défauts Bit08 MARCHE PAR A-COUPS, à droite Bit09 MARCHE PAR A-COUPS, à gauche Bit10 Commande de l'API Bit11 Inversion (inv. consigne) Bit13 Incrémentation pot. mot. Bit14 Décrémentation pot. mot. Bit15 Bit 0 CDS (local/distant) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 208 Bit 1, jeu param. var. (DDS) Bit08 PID libéré Bit09 Frein c.c. libéré Bit11 Affaiblissement Bit12 Commande couple Bit13 Défaut 1 externe Bit15 Jeu param. cmd. (CDS), Bit 1 Détails: Voir r2033 (mot de commande 2 du port BOP) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 209 Avec P2012 >= 4, le mot de commande additionnel (STW2) doit être transmis dans le 4ème mot PZD lorsque le variateur est commandé (P0700 ou P0719) à travers l'interface série (CB sur link COM). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 210 : CB diagnoses 2 r2054[3] : CB diagnoses 3 r2054[4] : CB diagnoses 4 r2054[5] : CB diagnoses 5 r2054[6] : CB diagnoses 6 Détails: Se reporter au manuel de la carte de communication. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 211 Affaiblissement Bit12 Commande couple Bit13 Défaut 1 externe Bit15 Jeu param. cmd. (CDS), Bit 1 Détails: Pour la définition du protocole et les réglages nécessaires, se reporter au manuel de la carte de communication. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 212: Défauts, Alarmes, Surveillances
722.5 = Entrée TOR 6 (P0706 doit être réglé sur 99, FCOM) 722.6 = Entrée TOR 7 (via entrée analogique 1, P0707 doit être réglé sur 99) 722.7 = Entrée TOR 8 (via entrée analogique 2, P0708 doit être réglé sur 99) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 213: Bi: Défaut Externe Min
Usine: 0 Groupe P: ALARMS Actif: Après valid. Mes rapide: Non Max: Affiche le nombre d'alarmes (jusqu'à 4) qui ont été émises depuis le dernier reset. Mettre à 0 pour réinitialiser l'historique des alarmes. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 214: Horloge Temps Réel Aop
Mois (1 - 12) Années (00 - 250) L'heure mesurable débute le 1er janvier 2000. Les valeurs sont des valeurs binaires. Index: P2115[0] : Temps réel, secondes+minutes P2115[1] : Temps réel, heures+jours P2115[2] : Temps réel, mois+année MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 215: Compteur D'alarmes
Spécifie la constante de temps pour le filtre de vitesse de 1er ordre. La vitesse filtrée est comparée aux seuils. Index: P2153[0] : 1er jeu param. variateur (DDS) P2153[1] : 2e jeu param. variateur (DDS) P2153[2] : 3e jeu param. variateur (DDS) Détails: Voir le diagramme sous P2155, P2157, P2159 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 216: Fréquence De Seuil F1
Temporisation pour comparer la vitesse ou la fréquence à Threshold_2 Index: P2158[0] : 1er jeu param. variateur (DDS) P2158[1] : 2e jeu param. variateur (DDS) P2158[2] : 3e jeu param. variateur (DDS) Détails: Voir le diagramme sous P2157 (seuil de fréquence f_2) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 217: Temporisation Du Seuil De F3
> 0 Hyst . freq. f_hys 0.00 ... 10.00 [Hz] P2150.D (3.00) Index: P2161[0] : 1er jeu param. variateur (DDS) P2161[1] : 2e jeu param. variateur (DDS) P2161[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 218: Temporisation Écart Admis
Temporisation pour la détection de l'écart admis de la vitesse ou de la fréquence par rapport à la consigne. Index: P2165[0] : 1er jeu param. variateur (DDS) P2165[1] : 2e jeu param. variateur (DDS) P2165[2] : 3e jeu param. variateur (DDS) Détails: Voir diagramme dans P2164. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 219: Temporisation Montée Achevée
P2168[1] : 2e jeu param. variateur (DDS) P2168[2] : 3e jeu param. variateur (DDS) Conditions: Activé si le frein de maintien (P1215) n'est pas paramétré. Détails: Voir le diagramme sous P2167 (fréquence de coupure) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 220: Temporisation Pour Courant
Définit la temporisation avant l'activation de la comparaison de courant. Index: P2171[0] : 1er jeu param. variateur (DDS) P2171[1] : 2e jeu param. variateur (DDS) P2171[2] : 3e jeu param. variateur (DDS) Détails: Voir le diagramme sous P2170 (seuil de courant I,thresh) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 221: Tension-Seuil Du Circuit Intermé
Index: P2173[0] : 1er jeu param. variateur (DDS) P2173[1] : 2e jeu param. variateur (DDS) P2173[2] : 3e jeu param. variateur (DDS) Détails: Voir le diagramme sous P2172 (seuil de tension du circuit intermédiaire) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 222: Seuil Supérieur, Couple
Mes rapide: Non Max: 10000 Temporisation pour l'identification du calage du moteur. Index: P2178[0] : 1er jeu param. variateur (DDS) P2178[1] : 2e jeu param. variateur (DDS) P2178[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 223: Temporisation Pour 0 Charge
Coupure couple / vitesse bas(se) Coupure couple / vitesse haut(e) Coupure cpl/vit. haut(e)/bas(se) Index: P2181[0] : 1er jeu param. commande (CDS) P2181[1] : 2e jeu param. commande (CDS) P2181[2] : 3e jeu param. commande (CDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 224: Fréquence De Seuil Courroie
Définit un seuil F2 pour comparer le couple réel au couple, l'enveloppe pour la détection de défaut de courroie. Index: P2183[0] : 1er jeu param. variateur (DDS) P2183[1] : 2e jeu param. variateur (DDS) P2183[2] : 3e jeu param. variateur (DDS) Détails: Cf. P2182 (fréquence de seuil de courroie 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 225: Seuil Supérieur 1, Couple
Valeur de seuil supérieure 3 pour comparer le couple réel. Index: P2189[0] : 1er jeu param. variateur (DDS) P2189[1] : 2e jeu param. variateur (DDS) P2189[2] : 3e jeu param. variateur (DDS) Détails: Cf. P2182 (fréquence de seuil de courroie 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 226: Seuil Inférieur 3, Couple
> 0 Bit06 Moteur bloqué Bit07 Moteur calé Bit08 |I_act r0068 | > P2170 Bit09 |m_act| > P2174 & csg att. Bit10 |m_act| > P2174 Bit11 Avertiss.: défaill. courroie Bit12 Coupure p. défaill. courroie MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 227: Régulateurs Technologiques (Régulateurs Pid)
Les fréquences minimale et maximale du moteur (P1080 et P1082) ainsi que les fréquences occultées (P1091 à P1094) restent actives sur la sortie du variateur. L'activation des fréquences occultées avec la régulation PID risque toutefois de provoquer des instabilités. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 228 PID - FF7 P1008 PID - FF8 P1009 PID - FF9 P1010 PID - FF10 P1011 PID - FF11 P1012 PID - FF12 P1013 PID - FF13 P1014 PID - FF14 P1015 PID - FF15 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 229 Définit la consigne fixe PID 5. Index: P2205[0] : 1er jeu param. variateur (DDS) P2205[1] : 2e jeu param. variateur (DDS) P2205[2] : 3e jeu param. variateur (DDS) Détails: Voir P2201 (consigne fixe PID 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 230 Définit la consigne fixe PID 11. Index: P2211[0] : 1er jeu param. variateur (DDS) P2211[1] : 2e jeu param. variateur (DDS) P2211[2] : 3e jeu param. variateur (DDS) Détails: Voir P2201 (consigne fixe PID 1). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 231 BCD ou sélection directe du bit 1 pour la consigne PID. Réglages possible: Sélection directe Sél. directe+instruction marche Sélection directe+inst. marche Index: P2217[0] : 1er jeu param. commande (CDS) P2217[1] : 2e jeu param. commande (CDS) P2217[2] : 3e jeu param. commande (CDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 232 722.3 = Entrée TOR 4 (P0704 doit être réglé sur 99, FCOM) 722.4 = Entrée TOR 5 (P0705 doit être réglé sur 99, FCOM) 722.5 = Entrée TOR 6 (P0706 doit être réglé sur 99, FCOM) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 233 722.3 = Entrée TOR 4 (P0704 doit être réglé sur 99, FCOM) 722.4 = Entrée TOR 5 (P0705 doit être réglé sur 99, FCOM) 722.5 = Entrée TOR 6 (P0706 doit être réglé sur 99, FCOM) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 234 Le réglage 0 active une inversion du sens de marche du moteur avec la consigne du potentiomètre motorisé (augmentation/diminution de la fréquence à l'aide des entrées TOR ou des boutons augmenter/diminuer du potentiomètre motorisé). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 235 Permet à l'utilisateur de régler une consigne numérique PID en [%]. Index: P2240[0] : 1er jeu param. variateur (DDS) P2240[1] : 2e jeu param. variateur (DDS) P2240[2] : 3e jeu param. variateur (DDS) Note: 100 % = 4000 hex MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 236 Entraînement à vitesse variable (VSD) commande limite du moteur consigne − retour régulateur PID commande consigne du moteur limite consigne − retour Régulation de rouleau danseur MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 237 USS s. lia. BOP 2019.1 USS s. lia. COM 2050.1 CB s. lia. COM P2264 CI: Mesure PID 755.0 Entrée analogique 1 755.1 Entrée analogique 2 Conditions: Active quand la boucle PID est libérée (voir P2200). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 238 Groupe P: TECH Actif: immédiat Mes rapide: Non Max: 100.00 Facteur de gain pour correction du régulateur PID. Ce facteur de gain norme le signal de correction qui s'ajoute à la consigne PID principale. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 239: Tps De Montée Pour Consigne Pid
(F0002) / surintensité (F0001). Niveau r2260 CO: consigne PID Min: Type données: Float Unité: % Usine: - Groupe P: TECH Max: Affiche la consigne variable PID totale en [%]. Note: 100 % = 4000 hex MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 240 CO: Mesure PID filtrée Niveau Min: Type données: Float Unité: % Usine: - Groupe P: TECH Max: Affiche le signal de mesure du régulateur PID en [%]. Note: 100 % = 4000 hex MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 241: Sélecteur Fonction Mesure Pid
Niveau Min: Type données: Float Unité: % Usine: - Groupe P: TECH Max: Affiche le signal de défaut (différence) PID entre la consigne et les mesures en [%]. Note: 100 % = 4000 hex MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 242 Si F max (P1082) est supérieur à P2000 (fréquence de référence), il convient de changer P2000 ou P2291 (PID output upper limit) pour obtenir F max. Note: 100 % = 4000 hex (comme défini sous P2000 (fréquence de référence)). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 243: Auto-Réglage Pid Actif
4 peut être sélectionné. La procédure de réglage est la même pour toutes les options. Seul le calcul des valeurs P,I et D est différent. Après l'auto-réglage, ce paramètre est réglé sur zéro (auto-réglage achevé). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 244: Rampe De Descente À Positionnement
Définit le rapport entre le nombre de rotations de l'arbre du moteur et une rotation de l'arbre principal de la boite de vitesses. Index: P2482[0] : 1er jeu param. variateur (DDS) P2482[1] : 2e jeu param. variateur (DDS) P2482[2] : 3e jeu param. variateur (DDS) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 245: Nb Réel Rotations De L'arbre
Il peut donc se produire entre position de consigne et position réelle des imprécisions qui se manifestent dans le paramètre r2489. C'est-à-dire que l'entraînement a atteint la position de consigne, bien que cette position ne soit pas encore affichée dans le paramètre r2489. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 246: Blocs Fonctionnels Libres (Ffb)
Les FFB seront calculés dans l'ordre suivant : P2802[3], P2801[3] , P2801[4], P2802[4] Conditions: Définir P2800 pour 1 pour activer les blocs fonctionnels. Tous les blocs fonctionnels actifs seront calculés toutes les 132 ms. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 247 P2801[3] = 2, P2801[4] = 2, P2802[3] = 3, P2802[4] = 2 Les FFB seront calculés dans l'ordre suivant : P2802[3], P2801[3] , P2801[4], P2802[4] Conditions: Définir P2800 pour 1 pour activer les blocs fonctionnels. Tous les blocs fonctionnels actifs seront calculés toutes les 132 ms. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 248 Min: Type données: U16 Unité: - Usine: - Groupe P: TECH Max: Sortie de l'élément AND 3. Affiche logique binaire or définie dans P2814[0], P2814[1]. Conditions: P2801[2] est le niveau actif pour l'élément AND. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 249 Min: Type données: U16 Unité: - Usine: - Groupe P: TECH Max: Sortie de l'élément OR 3. Affiche logique binaire or définie dans P2820[0], P2820[1]. Conditions: P2801[5] est le niveau actif pour l'élément OR. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 250 Type données: U16 Unité: - Usine: - Groupe P: TECH Max: Sortie de l'élément XOR 3. Affiche logique binaire or exclusive définie dans P2826[0], P2826[1]. Conditions: P2801[8] est le niveau actif pour l'élément XOR. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 251 Niveau Min: Type données: U16 Unité: - Usine: - Groupe P: TECH Max: Sortie de l'élément NOT 3. Affiche logique binaire not définie dans P2832. Conditions: P2801[11] est le niveau actif pour l'élément NOT. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 252 P2837[0], P2837[1], P2837[2], P2837[3] définissent les entrées de D-FlipFlop 2, les sorties sont P2838, 2839. Index: P2837[0] : Binector input: Set P2837[1] : Binector input: D input P2837[2] : Binector input: Store pulse P2837[3] : Binector input: Reset Conditions: P2801[13] est le niveau actif pour le D-FlipFlop. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 253 Min: Type données: U16 Unité: - Usine: - Groupe P: TECH Max: Affiche la sortie de RS-FlipFlop 2, les entrées sont définies dans P2843[0], P2843[1] Conditions: P2801[15] est le niveau actif pour le RS-FlipFlop. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 254 Type données: U16 Unité: - Usine: - Groupe P: TECH Max: Affiche la sortie not de RS-FlipFlop 3, les entrées sont définies dans P2846[0], P2846[1] Conditions: P2801[16] est le niveau actif pour le RS-FlipFlop. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 255 Mes rapide: Non Max: 9999.9 Définit le temps de retard du compteur 1. P2849, P2850, P2851 sont les entrées du compteur, les sorties sont P2852, P2853. Conditions: P2802[0] est le niveau actif pour le compteur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 256: Mode Compteur
Usine: - Groupe P: TECH Max: Affiche la sortie du compteur 2. P2854, P2855, P2856 are the inputs of the Timer, outputs are P2857, P2858. Conditions: P2802[1] est le niveau actif pour le compteur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 257 Mes rapide: Non Max: 9999.9 Définit le temps de retard du compteur 4. P2864, P2865, P2866 sont les entrées du compteur, les sorties sont P2867, P2868. Conditions: P2802[3] est le niveau actif pour le compteur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 258 P2802[5] est le niveau actif pour l'additionneur. r2872 CO: ADD 2 Niveau Min: Type données: Float Unité: % Usine: - Groupe P: TECH Max: Résultat de l'additionneur 2. Conditions: P2802[5] est le niveau actif pour l'additionneur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 259 P2802[8] est le niveau actif pour le multiplicateur. r2878 CO: MUL 1 Niveau Min: Type données: Float Unité: % Usine: - Groupe P: TECH Max: Résultat du multiplicateur 1. Conditions: P2802[8] est le niveau actif pour le multiplicateur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 260 P2802[11] est le niveau actif pour le diviseur. r2884 CO: DIV 2 Niveau Min: Type données: Float Unité: % Usine: - Groupe P: TECH Max: Résultat du diviseur 2. Conditions: P2802[11] est le niveau actif pour le diviseur. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 261 P2890 CO: consigne fixée 2 en [%] Niveau Min: -200.00 EtatMES: CUT Type données: Float Unité: % Usine: 0.00 Groupe P: TECH Actif: Après valid. Mes rapide: Non Max: 200.00 Réglage pourcentage fixée 2. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 262: Paramètres Du Variateur
Unité: - Usine: - Groupe P: - Max: Utilisé pour le classement du firmware (uniquement par SIEMENS pour des besoins internes). Index: r3954[0] : Version CM (version majeure) r3954[1] : Version CM (version mineure) r3954[2] : Version CM (base ou patch)
Page 263 Voir r0947 (dernière signalisation de défaut) r3986[2] Nombre de paramètres Niveau Min: Type données: U16 Unité: - Usine: - Groupe P: - Max: Nombre de paramètres sur l'entraînement Index: r3986[0] : Ecriture seulement r3986[1] : Lecture & écriture MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 264: Diagramme Fonctionnel
Edition 01/06 Diagramme fonctionnel Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 265 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 266 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 267 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 268 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 269 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 270 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 271 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 272 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 273 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 274 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 275 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 276 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 277 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 278 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 279 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 280 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 281 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 282 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 283 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 284 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 285 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 286 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 287 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 288 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 289 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 290 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 291 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 292 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 293 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 294 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 295 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 296 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 297 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 298 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 299 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 300 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 301 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 302 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 303 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 304 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 305 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 306 Edition 01/06 Diagramme fonctionnel ⋅ ⋅ ⋅ MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 307 Diagramme fonctionnel Edition 01/06 ⋅ ⋅ ⋅ MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 308 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 309 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 310 Edition 01/06 Diagramme fonctionnel MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 311 Diagramme fonctionnel Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 312: Défauts Et Alarmes
La surtension peut être provoquée soit par une tension réseau trop élevée, soit par le fait que le moteur fonctionne en "génératrice". Le fonctionnement en "génératrice" peut être dû à une descente rapide ou à l'entraînement du moteur par une charge active. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 313: F0011 Surchauffe Moteur Stop
Le seuil d'alarme de surchauffe du moteur(P0604) est-il correct ? F0012 Pas de signal de température variateur STOP I Acquittement défaut Voir F0001 Causa Rupture de fil de la sonde de température du variateur (radiateur) Diagnostic & Elimination Remplacer le variateur MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 314: F0015 Pas De Signal De Température Moteur Stop
Ce défaut doit être traité comme une "surintensité". L'apparition sporadique du défaut F0022 peut avoir les causes suivantes : Variations brusques de la charges ou obstacles mécaniques Temps de rampe très courts Optimisation incorrecte du contrôle vectoriel sans codeur Résistance de freinage installée est incorrecte (résistance trop faible) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 315: F0023 Défaut De Sortie Stop
De ce fait, un défaut F0040 n'est probable que lors de la fabrication du variateur et pas pendant le service. Diagnostic & Elimination Remplacer le variateur MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 316: F0041 Echec D'identification Des Paramètres Moteur Stop
Echec de lecture des informations de l'EEPROM des E/S ou données invalides. Diagnostic & Elimination Vérifier les points suivants : Vérifier les données d'E/S et répéter éventuellement l'opération Vérifier le montage du module d'E/S dans le variateur et le remplacer éventuellement MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 317 Signal en dehors des valeurs limites F0085 Défaut externe STOP II Acquittement défaut Voir F0001 Causa Défaut externe causé par l'introduction de commandes via le bornier. Diagnostic & Elimination Bloquer le déclenchement de défauts par entrée via bornier. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 318: F0090 Signal De Codeur Perdu Stop
= 8 : certains tests du module d'E/S ont échoué. (uniquement MICROMASTER 420) r0949 = 16 : défaillance de la RAM interne lors du test de mise en marche Diagnostic & Elimination L'entraînement est opérationnel, mais certaines fonctions ne seront pas correctement exécutées. Remplacer le variateur MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 319: F0452 Défaut De Couple Résistant Détecté Stop
Utiliser le contrôle vectoriel avec codeur au lieu du contrôle vectoriel sans codeur. Activer le mode Commande U/f (P1300 inférieur à 20) plutôt que le mode Contrôle vectoriel Une fois l'auto-optimisation PID terminée, l'alarme est supprimée. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 320: Codes D'alarmes
A0506 Cycle de charge du variateur Causa La différence de température entre le radiateur et l'IGBT dépasse le seuil d'alarme. Diagnostic & Elimination Vérifier que le cycle de charge et l'à-coup de charge se situent dans les limites autorisées. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 321 Utiliser une résistance de freinage ayant une plus grande puissance absorbée ou un cycle de charge plus élevé A0541 Identification des paramètres moteur active Causa L'identification des paramètres moteur (P1910) est sélectionnée ou active MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 322 Spécifique à la CB (carte de communication) Diagnostic & Elimination Consulter le manuel utilisateur de la CB A0705 Alarme CB 6 Causa Spécifique à la CB (carte de communication) Diagnostic & Elimination Consulter le manuel utilisateur de la CB MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 323 Le cycle de charge et les limites de charge se situent ils dans les limites autorisées ? A0911 Régulateur Vdc-max actif Causa Le régulateur Vdc-max est actif les temps de descente sont augmentés automatiquement pour maintenir la tension du circuit intermédiaire (r0026) dans les limites (voir r0026 ou P1240). MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 324: A0912 Régulateur Vdc-Min Actif
P2186 (seuil de couple inférieur 1) P2187 (seuil de couple supérieur 2) P2188 (seuil de couple inférieur 2) P2189 (seuil de couple supérieur 3) P2190 (seuil de couple inférieur 3) P2192 (temporisation du couple résistant) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 325 Défauts et alarmes Edition 01/06 A0936 Auto-optimisation PID active Causa L'auto-optimisation PID (P2350) est sélectionnée ou actuellement en cours. Diagnostic & Elimination Une fois l'auto-optimisation PID terminée, l'alarme est supprimée. MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 326: Liste Des Abréviations
Courant continu Jeu de paramètres d'entraînement Entrée TOR Commutateur DP DOUT Sortie TOR Etat d'entraînement Communauté Européenne (CE) EEPROM Commutation intégrée (électr. programmable et supprimable) ELCB Déclencheur par courant de fuite Compatibilité électromagnétique (CEM) MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 327 Mise en service rapide Mémoire à accès libre RCCB Déclencheur par courant de fuite Déclencheur par courant de fuite Générateur de rampe Dérangement haute fréquence Rotations par minute Mise à l'échelle Unité d'affichage d'état MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 328 Edition 01/06 Liste des abréviations SLVC Régulation vectorielle sans capteur Mot de commande Début texte Modulation vectorielle spatiale Logique transistor-transistor Interface série universelle Régulation vectorielle Couple de rotation variable Mot d'état MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 329 Liste des abréviations Edition 01/06 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 330: Suggestions Et/Ou Corrections
Suggestions et/ou corrections Destinataire Suggestions Corrections Siemens AG Concernant la brochure/le manuel : Division MICROMASTER 440 Automatisation & Entraînements Liste des paramètres SD SPA PM 4 Postfach 3269 D-91050 Erlangen Allemagne Email: documentation.sd@siemens.com Documentation utilisateur Expéditeur N° de référence : 6SE6400-5BB00-0DP0...
Page 331 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 332 MICROMASTER 440 Liste des paramètres 6SE6400-5BB00-0DP0...
Page 333 Siemens AG Division Automatisation et Entraînements (A&D) Dépt. Entraînements standard (SD) Postfach 3269, D-91050 Erlangen © Siemens AG, 2001, 2002, 2004, 2005, 2006 Allemagne Susceptible de modifications sans préavis Siemens Aktiengesellschaft N° de référence : 6SE6400-5BB00-0DP0...
