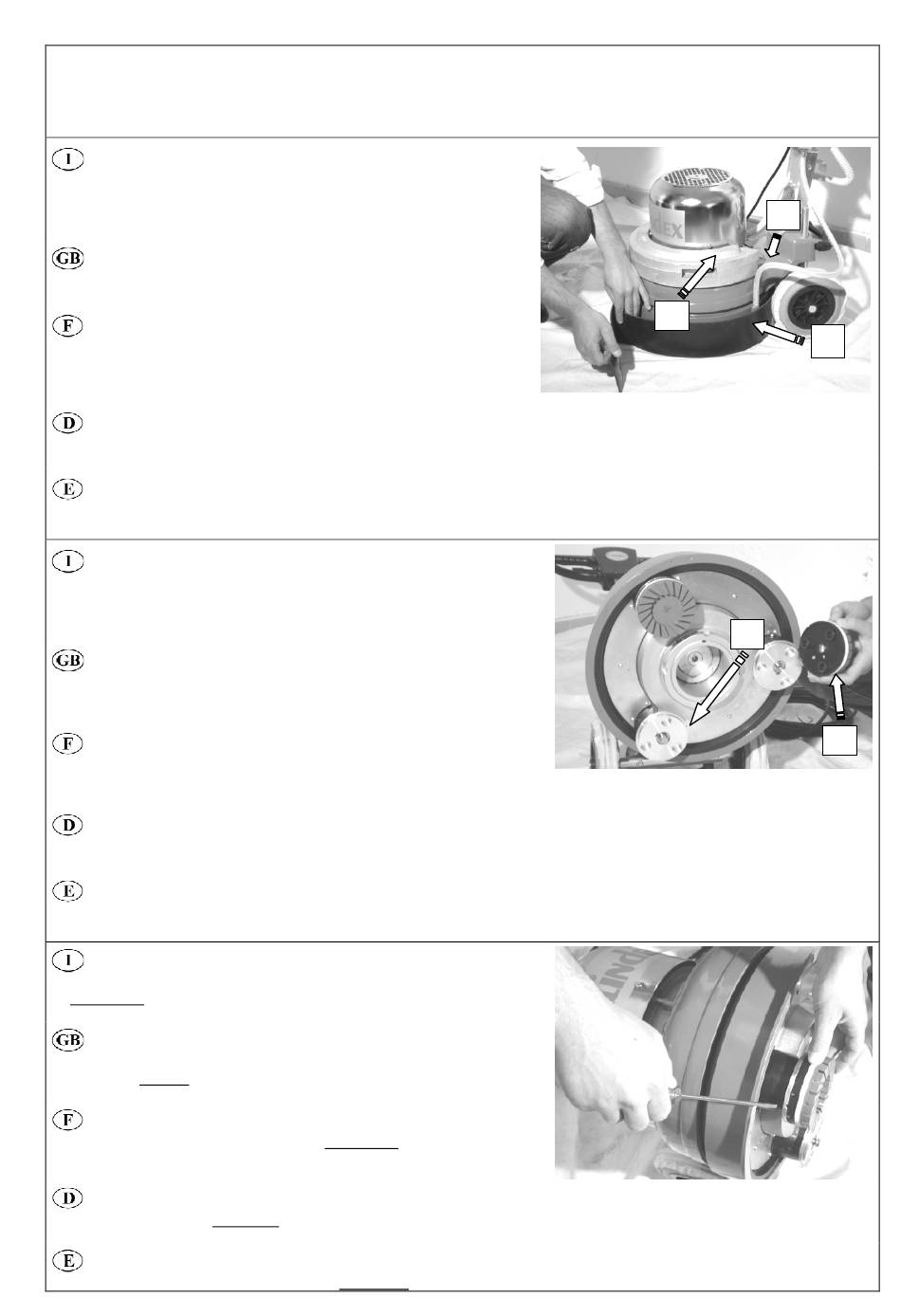

MONTAGGIO PESI E ABRASIVI / ABRASIVES AND WEIGHT ASSEMBLY / MONTAGE
SPOIDS ET ABRASIFS / MONTAGE GEWICHT UND SCHLEIFMITTEL / MONTAJE DE LOS
OPERAZIONE 7: MONTAGGIO E REGOLAZIONE GOMMA PARASCHIZZI E
POSIZIONAMENTO DEI PESI
Regolare la gomma paraschizzi pavimento (13) in modo tale che sfiori il pavimento.
Inserire l'estremità libera del tubo dell'acqua nel foro presente sul planetario indicato con (14). Se
necessario, posizionare il peso indicato (15) come mostrato in figura
STEP 7: RUBBER SPLASH GUARD ASSEMBLY AND ADJUSTMENT OF WEIGHTS
Regulate the rubber splash guard (13) so that it just brushes the floor. Insert the water tube in
the hole of the planetario (14) . If required, place the weights on the machine (15) as pictured
OPERATION 7: MONTAGE ET REGLAGE DE LA JUPE ANTI ECLABOUSSURES,
POSITIONNEMENT DES POIDS
Régler la jupe anti éclaboussures (13) de façon à ce qu'elle effleure le sol.
Insérer l'extrémité libre du tube de l'eau dans le trou présent sur le planétaire indiqué avec (14).
Positionner le poids indiqué avec (15) comme montré sur la photo.
OPERAZION 7: MONTAGE UND REGULIERUNG SPRITZSCHUTZ GUMMI; GEWICHT POSITION
Reulieren Sie den Fußboden Spritzschutz Gummi (13) so das er den Fußboden streift. Führen Sie die Extremität vom Wasserschlauch im Loch der am Plantar ist mit
(14) gekenzeichnet. Gewicht mit (15) gekenzeichnet positionieren wie in der Abb. Gezeigt.
OPERACION 7: MONTAJE Y REGULACION GOMA PARA-ESBOZOS, POSICIONAMIENTO DE LOS PESOS
Regular la goma para-esbozos piso (13) de manera que esta roze el piso. Introducir la extremidad libre del tubo del agua en el agujero presente en el planetario
indicado con (14) Posicionar el peso indicado con (15) como en la figura.
OPERAZIONE 8: MONTAGGIO ABRASIVI
Attacare gli utensili (17) al centro del porta utensile (16) spingendo fino ad incastrarli perfettamente.
Se necessario utilizzare un martello di gomma, facendo attenzione specialmente con gli utensili resinoidi.
Con il passare del tempo e l'utilizzo, gli utensili si possono allentare, è possibile inserire delle viti per
bloccare gli utensili.
STEP 8: TOOLS ASSEMBLY
Carefully insert the abrasive tools (17) to the tool holder (16). If it is difficult to push you may use a
rubber hammer. With time and use the tools may become loose, there are screws available to tighten
the abrasive tools.
OPERATION 8: MONTAGE DES ABRASIFS
Dévisser la vis présente au centre du satellite (16). Cette vis sert pour le blocages des disques
abrasifs métalliques pour le ponçage à sec. Monter les disques abrasifs (17) en faisant attention à ce
que les trous des disques coïncident avec les trous des portes disques.
OPERAZION 8: MONTAGE SCHLEIFEN
Schrauben die sich in der Mitte vom Satellit (16) befinden aufschrauben. Diese Schraube braucht man um die Metallschleifplatten zu blockieren und für die trcken
Politur. Schleiffplatten (17) einbauen in dem Sie darauf achten das die Löcher der Platten mit deren des Untensilienträger übereinstimmen.
OPERACION 8: MONTAJE ABRASIVOS
Destornillar los tornillo presente en el centro del satelite (16). Estos tornillos sirven para bloquear los discos abrasivos metalicos para levigar a seco. Montar los
discos abrasivos (17) haciendo atenciòn que los agujeros de los discos coinciden con los agujeros del porta herramintas.
OPERAZIONE 9: SMONTAGGIO ABRASIVI
Scollegare la macchina dalla rete elettrica. Dopo aver posizionato la macchina come descritto
nell'operazione n°1, servirsi di un cacciavite con testa piatta estrarre il disco diamantato come mostrato
in figura. Sul platorello di alluminio sono presenti delle incisioni dove far leva con il cacciavite
STEP 9: REMOVING THE ABRASIVE TOOLS
Disconnect the machine from the power socket and proceed to recline the machine to the floor using the
staff (as indicated in STEP 1). Using a flat head screwdriver remove the diamond tools as pictured. On
the aluminium plate there are some incisions where the screwdriver can be inserted to lever up the tool.
OPERATION 9: DEMONTAGE DES ABRASIFS
Après avoir positionné la machine comme décrit dans l'opération n° 1 en se servant d'un tournevis à
tête plate, extraire le disque diamanté comme montré sur la photo. Sur le petit plateau en aluminium
sont présentes des incisions où pouvoir faire lève avec le tournevis.
OPERAZION 9: AUßERNANDER NEHMEN DER SCHLEIFFEN
Nach dem Sie die Maschine wie in operation 1 positioniert haben extraieren Sie mit Hilfe eines Schraubschlüßel die diamantierte Platte wie in der Abb. Gezeigt. Auf den
platorello aus Alluminium sind Einschnitte in denen Sie mit den Schraubschlüßel kraft machen können.
OPERACON 9: DESMONTAJE DE LOS ABRASIVOS
Despues haber colocado la maquina como se indica en la operacion n°1 utilizando un destornillador con cabeza llana extraer el disco diamantado como se indica en la
PESOS Y ABRASIVOS
Data ultimo aggiornamento: 26/02/2014
14
15
13
16
17
Pag. 16 di 36
