2-INSTRUCTIONS POUR L'INSTALLATION

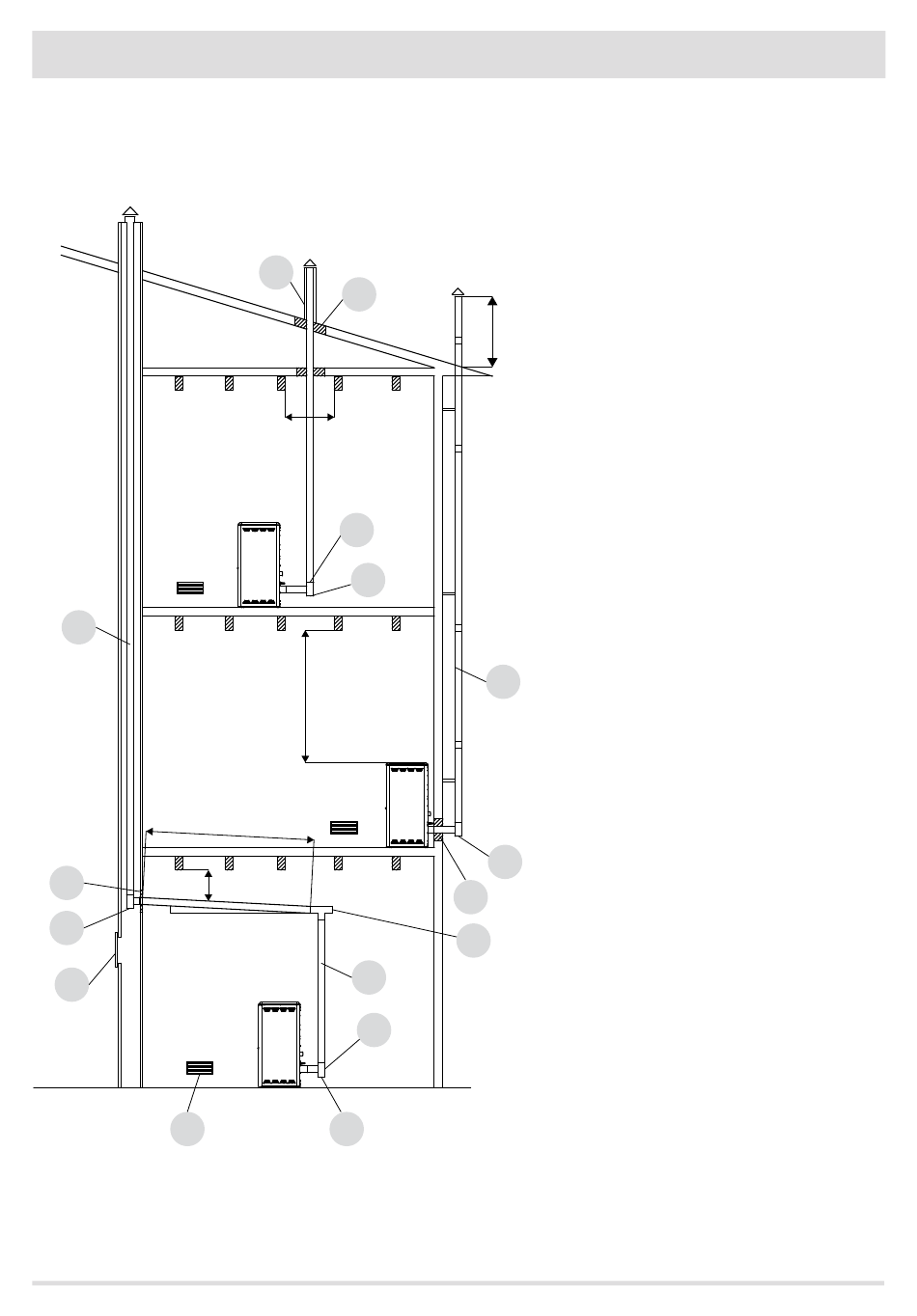

EXEMPLES D'INSTALLATION CORRECTE
2
U
C
I
S
P
18
1
U
E
V
I
D
B
A
4
T
I
1. Installation du conduit de fumée Ø150 mm avec un
trou pour le passage du tube de plus de :
100 mm minimum autour du tube s'il communique avec
des parties non inflammables comme du ciment, des
briques, etc. ou
300 mm minimum autour du tube (ou ce qui est prescrit
dans les données de la plaque) s'il communique avec des
F
parties inflammables comme du bois, etc.
Dans les deux cas, insérer un isolant adéquat entre le
conduit de fumée et le plancher.
Il est recommandé de vérifier et de respecter les données
de la plaque du conduit de fumée, notamment les
distances de sécurité des matières inflammables.
Les règles précédentes sont également valables pour les
trous effectués sur le mur.
2. Vieux conduit de fumée, tubage minimum Ø150 mm
avec la réalisation d'un volet extérieur pour permettre de
nettoyer la cheminée.
3. Conduit de fumée extérieur réalisé exclusivement avec
des tubes inox isolés c' e st-à-dire avec une double paroi
minimum Ø150 mm : le tout bien ancré au mur. Avec
terminal de cheminée pare-vent. Voir fig.7 type A.
4. Système de canalisation au moyen de raccords en T qui
3
permet un nettoyage facile sans démonter les tubes.
FIGURE 11
I
U
U = ISOLANT
V = ÉVENTUELLE RÉDUCTION DE 100 À 80 MM
I
I = BOUCHON D'INSPECTION
S = VOLET D'INSPECTION
P = PRISE D'AIR
T = RACCORD EN T AVEC BOUCHON D'INSPECTION
A = MINIMUM 40 MM
B = MAXIMUM 4 M
C = MINIMUM 3°
D = MINIMUM 400 MM
E = DIAMÈTRE DU TROU
F = VOIR FIG.2-3-4-5-6
