Francais
SÉCHEUSE ÉLECTRIQUE
(HDE5000AW ET HDE5300AW)

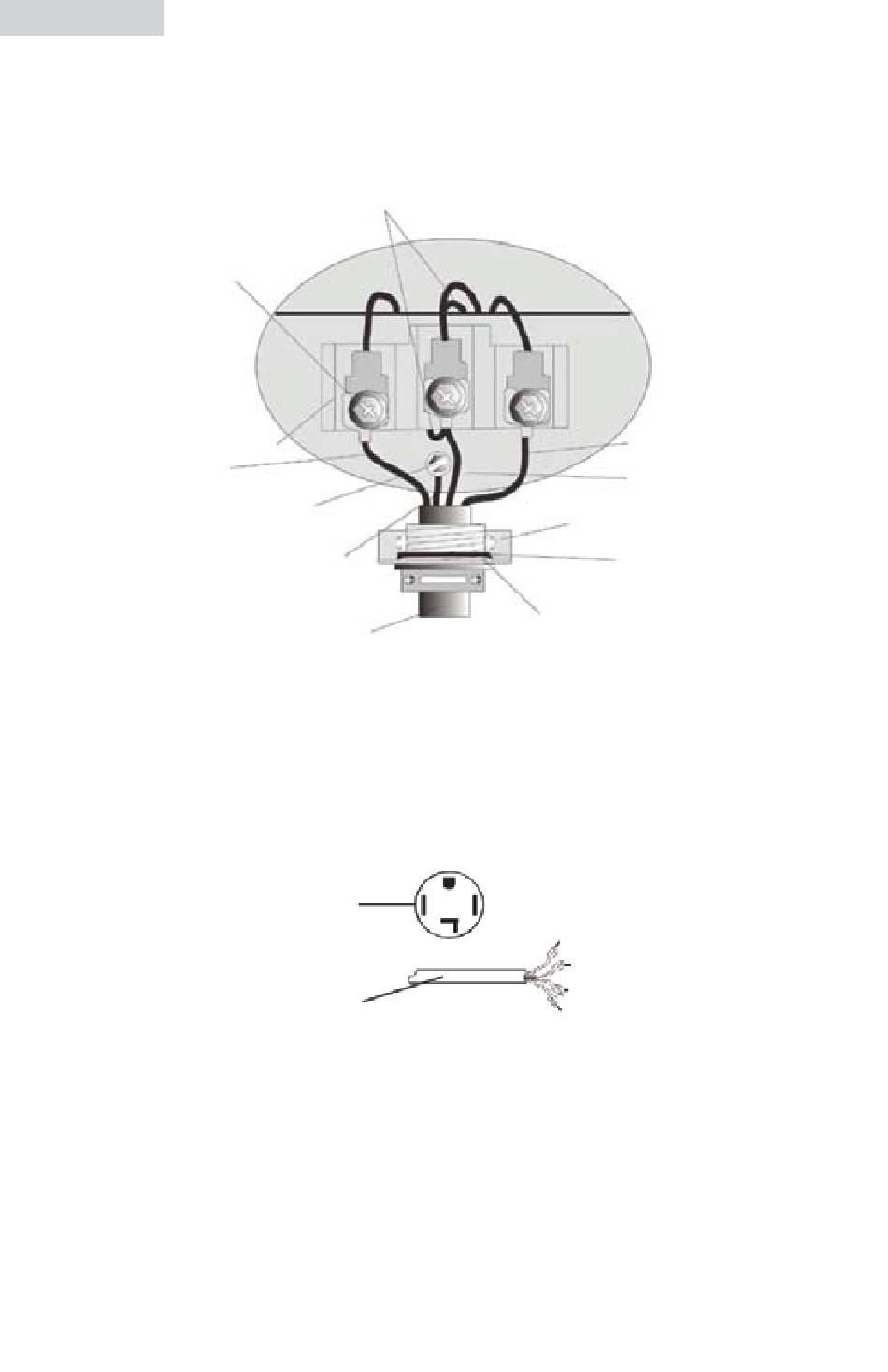

Systèmes à 4 fils (modèles vendus aux É-U seulement)
Borne cuivrée
Panneau de
branchement
Rouge
1. Retirez les vis qui retiennent le couvercle du panneau de branchement ainsi
que le support de montage du détendeur situés dans le coin supérieur à
l'arrière de la sécheuse.
2. Posez un détendeur approuvé par U.L. dans le trou du support. Serrez
simplement l'écrou à la main pour le moment.
3. Retirez le fil de terre de la vis de mise à la terre verte neutre située au dessus
du panneau de branchement.
Prise typique du
Cordon d'alimentation
typique à 4 fils
4. Enfilez un cordon d'alimentation NEMA 10-30 approuvé par U.L. de 30 A de
type SRDT dans le détendeur.
5. Fixez le fil de terre vert du cordon d'alimentation au boîtier de la sécheuse à
l'aide de la vis de mise à la terre verte.
6. Fixez les conducteurs verts de la sécheuse et les conducteurs blancs (neutres)
du cordon d'alimentation à la borne centrale de couleur cuivrée du panneau
de branchement. Serrez la vis solidement.
7. Fixez les conducteurs rouge et noir du cordon d'alimentation aux bornes
cuivrées situées de part et d'autre du panneau de branchement.
16
Fil de mise à la
terre neutre
(vert)
Borne cuivrée
Vis de mise à la
terre verte
Panneau de
branchement
Fil de mise à la terre
Rouge
neutre (vert)
Vis de mise à la
terre verte
Cordon
Fil de mise à la terre
d'alimentation
neutre (vert)
conducteur
Prise typique du
conducteur
Cordon d'alimentation
typique à 4 fils
Fil de mise à la
terre neutre
(vert)
Serrez l'écrou sur ces fils
Cordon
d'alimentation
Noir - 240 V
Blanc - Neutre
Rouge - 240 V
Vert - Fil de terre
Vert - Fil de terre
Noir
Blanc
Support du
détendeur
Noir
Écrou
Blanc
Support du
détendeur
Écrou
Serrez l'écrou sur ces fils
Noir - 240 V
Blanc - Neutre
Rouge - 240 V
