• Collegamenti idraulici e componenti consigliati:

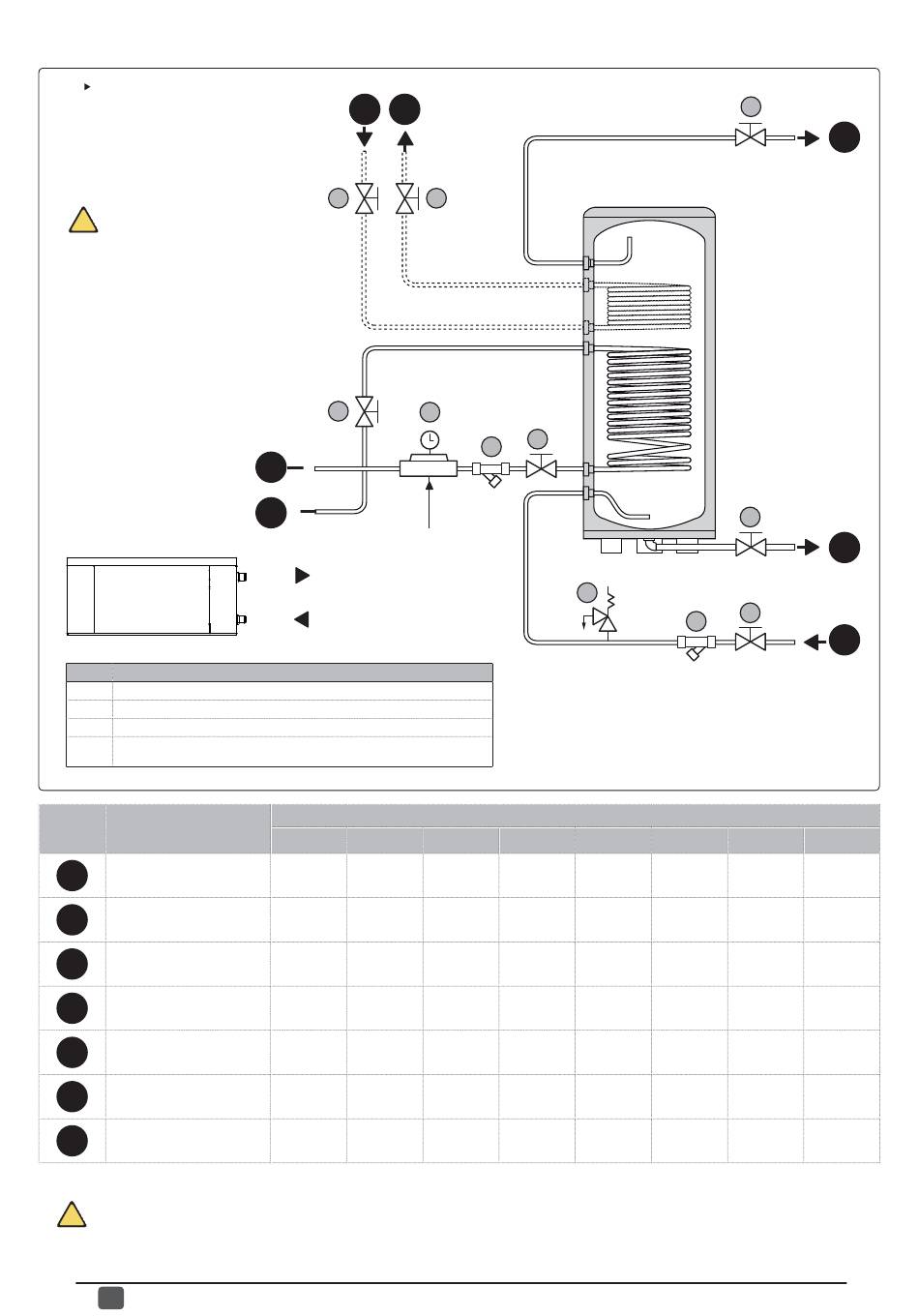

FIG. 2
!
Per installare l'accumulo HBi WT/WTS nei
sistemi MDW è necessario prevedere dei
componenti NON FORNITI, il cui montaggio
è consigliato al fi ne da garantire un corretto
funzionamento dell'impianto idraulico; i com-
ponenti consigliati sono indicati nella tabella
riportata in basso;
MDW HB
Icona
1 Valvola di intercettazione manuale (non fornito)
2 Filtro acqua (non fornito)
3 Gruppo di caricamento con manometro (non fornito)
Valvola di sicurezza (tarata a 7 bar)/non ritorno
4
fornita a corredo dell'accumulo HBi WT/WTS
Linea Descrizione
A
Utenza sanitario
B
Rete idrica
Ingresso acqua
C
(serpentina principale)
Uscita acqua
D
(serpentina principale)
Ingresso acqua
E
(serpentina integrativa)
Uscita acqua
F
(serpentina integrativa)
G
Scarico accumulo
!
I tubi in metallo non garantiscono la conservazione del calore nel serbatoio; si raccomanda di evitare l'uso di tubi metallici.
4
IT
6169600_01 - IHBiUJ
E F
1
1
C
D
Caricamento
impianto
Componenti consigliati
200WT 200WTS
G 1/2" G 1/2"
G 1/2" G 1/2"
G 3/4" G 3/4"
G 3/4" G 3/4"
--- G 3/4"
--- G 3/4"
G 3/4" G 3/4"
1
3
1
2
4
Diametri linee HBi
300WT 300WTS 350WT
G 1/2" G 1/2" G 1/2"
G 1/2" G 1/2" G 1/2"
G 3/4" G 3/4" G 3/4"
G 3/4" G 3/4" G 3/4"
--- G 3/4"
--- G 3/4"
G 3/4" G 3/4" G 3/4"
1
HBi WT/ WTS
1
1
2
350WTS 400WT
G 1/2" G 1/2"
G 1/2" G 1/2"
G 3/4" G 3/4"
G 3/4" G 3/4"
--- G 3/4" ---
--- G 3/4" ---
G 3/4" G 3/4"
A
G
B
400WTS
G 1/2"
G 1/2"
G 3/4"
G 3/4"
G 3/4"
G 3/4"
G 3/4"
