MANUEL D'INSTALLATION
CAETHRA
Module TCP/IP
3] CONNEXIONS DU MATERIEL
Les paragraphes qui suivent donnent une présentation générale du module TCP/IP et
fournissent des informations complètes sur la façon de le connecter entre un périphérique
série et un réseau local.
Connexion entre le réseau local et le périphérique avec port série RS-232
Cette méthode de connexion vous permet de connecter le module TCP/IP à un connecteur
DB-9 du périphérique série (port série RS-232). Il vous est par exemple possible de vous
connecter au port série d'un contrôleur Centaur CTV900A. La connexion standard nécessite
l'utilisation d'un connecteur DB-9 raccordé à un câble de prise téléphone modulaire. Voir
illustration 5 ci-dessous et les instructions suivantes :
1) Alimentez en 12 V CC les bornes marquées 12 V et MASSE (GND) sur le module TCP/IP.
Port 1 (5 to 4 pin molex cable
serial connection). Refer to
2) Raccordez le DB-9 à un câble de prise téléphone modulaire entre la prise correspondante
du module TCP/IP et le connecteur DB-9 du périphérique avec port série (voir tableau
3) Raccordez un câble Ethernet à paire torsadée (10BaseT) entre le connecteur réseau RJ 45
du module TCP/IP et le réseau local.

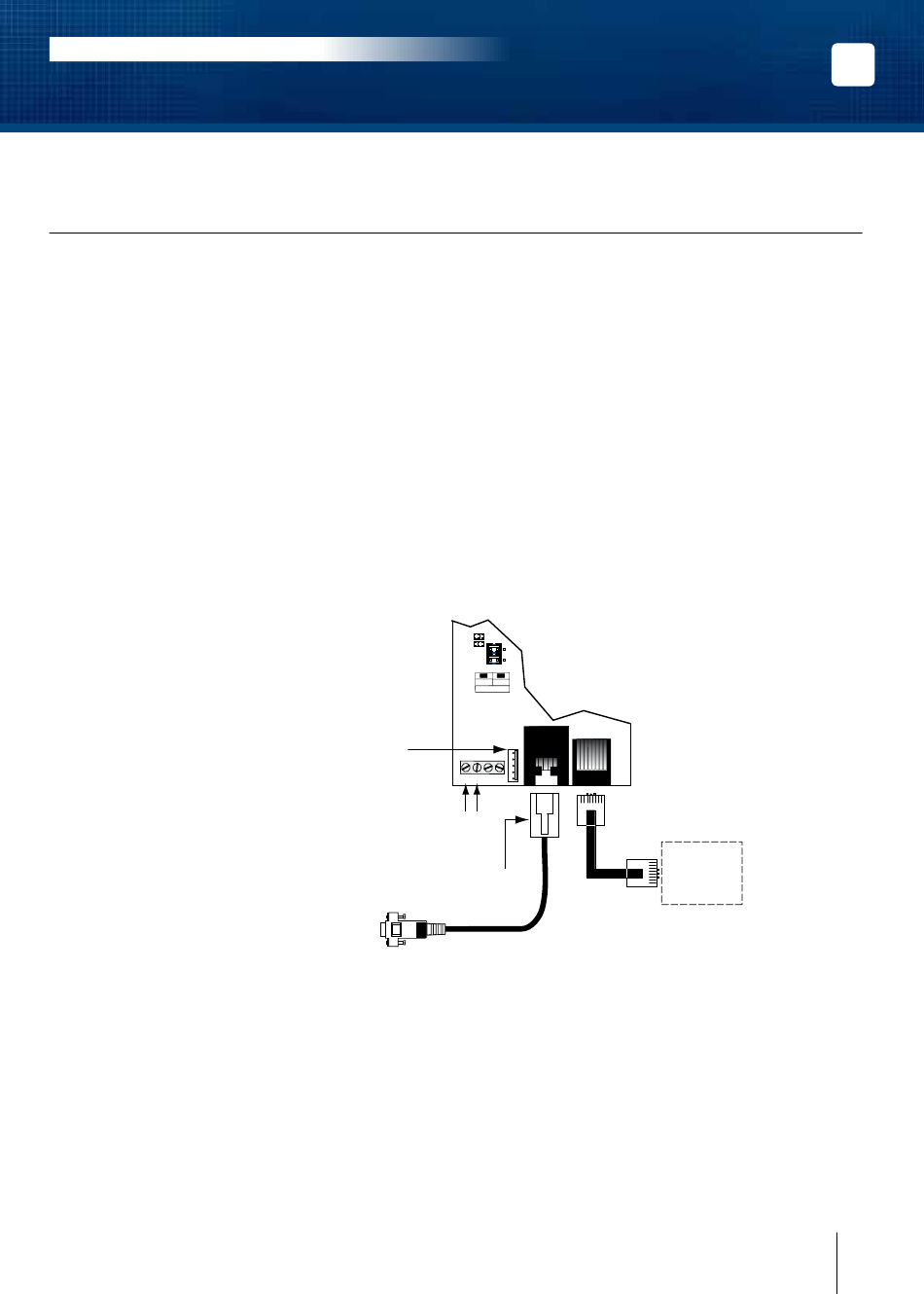

Illustration 5 : Connexions standard
Figure 6 on page 16.
Port 2 - default serial
port connection
To 9-pin RS-232
connector on
serial device
(i.e. controller)
DIRECT
JP1
NULL
TCP/IP Module
JP2
(CAETHRA)
TX
RX
SERIAL
SERIAL
12V GND
ZONE
PGM
+ -
12Vdc
10BaseT
Ethernet
ci-après).
FR
LAN
35
